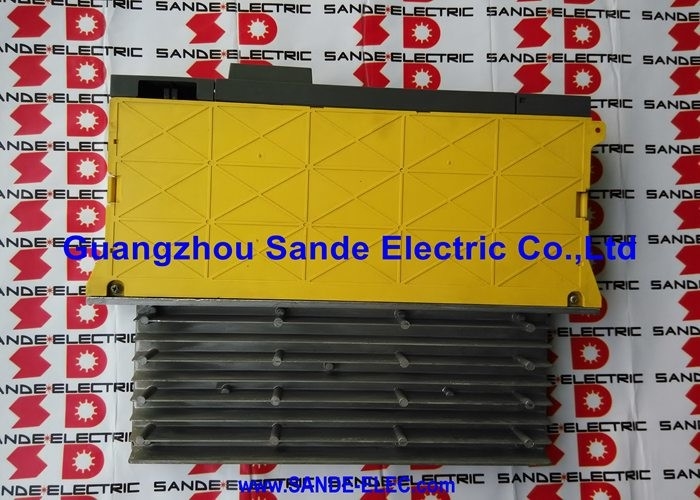

Modulo di alimentazione A06B-6081-H103

A06B-6081-H103 | Modulo di alimentazione FANUC Alpha - PSMR-3 / 200–230 V CA / 283–325 V CC / 3,8 kW / Alimentazione servoazionamento CNC e robot

PSMR-3 — Alimentatore rigenerativo per servosistemi Alpha

L'A06B-6081-H103 è il PSMR-3, il modello di terza capacità della serie PSMR (modulo di alimentazione con capacità rigenerativa) di FANUC. La "R" in PSMR identifica la caratteristica distintiva: questo modulo di alimentazione può restituire l'energia rigenerata all'alimentazione CA durante la frenatura del servomotore, anziché dissiparla sotto forma di calore nei resistori di frenatura.

In un sistema di servoazionamento FANUC Alpha:

Durante l'accelerazione del motore:Il PSMR-3 rettifica la CA trifase in ingresso (200–230 V CA) su un bus CC regolato da 283–325 V. Questo bus CC alimenta i moduli amplificatori servo (SVM) e mandrino (SPM) collegati, che a loro volta generano la corrente alternata a frequenza variabile che aziona i motori.

Durante la decelerazione del motore:Quando i servomotori frenano, agiscono come generatori, restituendo l'energia cinetica sotto forma di energia elettrica al bus CC. Un alimentatore standard non è in grado di gestire questa energia rigenerata; deve essere dissipato nelle resistenze di frenatura. Il PSMR-3, al contrario, inverte la corrente continua rigenerata in corrente alternata e la restituisce alla rete elettrica.

Specifiche chiave

Codici di allarme

L'A06B-6081-H103 genera codici di allarme specifici quando si verificano guasti:

Applicazioni: macchine CNC e robot

Il modello A06B-6081-H103 è confermato per l'uso sia nelle macchine utensili CNC FANUC che nei robot industriali FANUC:

Applicazione di macchine utensili CNC:Il PSMR-3 funge da alimentatore centrale per l'intero sistema di servoazionamento Alpha su centri di lavoro, centri di tornitura e rettificatrici, fornendo alimentazione CC regolata a tutti i servoassi e all'azionamento del mandrino contemporaneamente.

Applicazione del robot:I robot FANUC dotati di sistemi di azionamento della serie Alpha utilizzano PSMR-3 per fornire alimentazione ai servoassi con giunti multipli del robot. La capacità rigenerativa è particolarmente preziosa nelle applicazioni robotiche con movimenti ad alta inerzia: i robot di grandi dimensioni che decelerano carichi utili pesanti generano una quantità significativa di energia rigenerata.

Domande frequenti

D1: Qual è il significato di "PSMR" rispetto a "PSM" nella denominazione dei moduli di alimentazione FANUC?

PSM = modulo di alimentazione (standard — non può restituire l'energia rigenerata all'alimentazione CA; richiede resistori di frenatura). PSMR = Modulo di alimentazione con feedback rigenerativo (può invertire l'energia rigenerata dai motori in frenata all'alimentazione CA). Il PSMR-3 (A06B-6081-H103) è la variante rigenerativa: elimina la necessità di resistori di frenatura nella maggior parte delle applicazioni e riduce il consumo di energia nei sistemi di azionamento a ciclo elevato.

D2: Quali servoamplificatori FANUC Alpha alimentano A06B-6081-H103?

A06B-6081-H103 PSMR-3 fornisce l'alimentazione del bus CC per i servomoduli FANUC serie Alpha (SVM — asse singolo e multiasse) e i moduli mandrino (SPM) nel sistema di azionamento Alpha. La combinazione specifica di moduli SVM e SPM che il PSMR-3 può supportare è determinata dalla potenza totale dell'unità connessa che non supera la potenza nominale di uscita di 3,8 kW del modulo.

Q3: Cosa indica l'allarme AL-05 ("condensatore non ricaricato in tempo")?

AL-05 viene visualizzato quando i condensatori del bus CC interni del PSMR-3 non riescono a caricarsi alla tensione richiesta entro il tempo previsto dopo l'accensione. Possibili cause: tensione di ingresso troppo bassa, un condensatore all'interno del modulo è degradato (capacità ridotta o maggiore dispersione), un guasto nel circuito di precarica o un cortocircuito sul bus CC da un amplificatore collegato. Distinguere da AL-04 (caduta di tensione CC durante il funzionamento) — AL-05 si verifica all'accensione, AL-04 durante il funzionamento.

D4: I due PCB interni (A20B-2001-0890 e A16B-2202-0542) possono essere sostituiti in modo indipendente?

Sì, sia la scheda di controllo A20B-2001-0890 che la scheda di cablaggio A16B-2202-0542 sono disponibili separatamente come pezzi di ricambio. Se il guasto viene diagnosticato come specifico per un PCB (schemi di allarme di controllo rispetto a schemi di guasto dello stadio di potenza), la sostituzione del solo PCB difettoso è fattibile e meno costosa rispetto alla sostituzione del modulo A06B-6081-H103 completo. La documentazione applicabile sulla manutenzione dell'alimentatore FANUC Alpha fornisce indicazioni sull'isolamento dei guasti su specifiche schede interne.

Q5: Quali precauzioni di sicurezza si applicano quando si sostituisce A06B-6081-H103?

Spegnere completamente il sistema di servoazionamento e isolare tutte le alimentazioni di rete. I condensatori del bus CC del PSMR-3 mantengono una tensione pericolosa (283–325 V CC) per un periodo dopo la rimozione della rete: attendere il tempo di scarica specificato nel manuale B-65162E e verificare che la tensione del bus CC sia a livelli sicuri prima di maneggiare i componenti interni. Il modulo è fisicamente compatto (171 mm × 59 mm × 367 mm) ma le sue tensioni interne sono potenzialmente letali.
