FANUC ID64D Modulo di input A03B-0801-C127 A03B0801C127 AO3B-O8O1-C127

FANUC A03B-0801-C127 | ID64D Modulo di ingresso digitale a 64 canali 24 V CC - Serie 10/11/15 / 20 ms / Backplane PLC / Fuori produzione

64 ingressi digitali per il backplane PLC serie 10/11/15

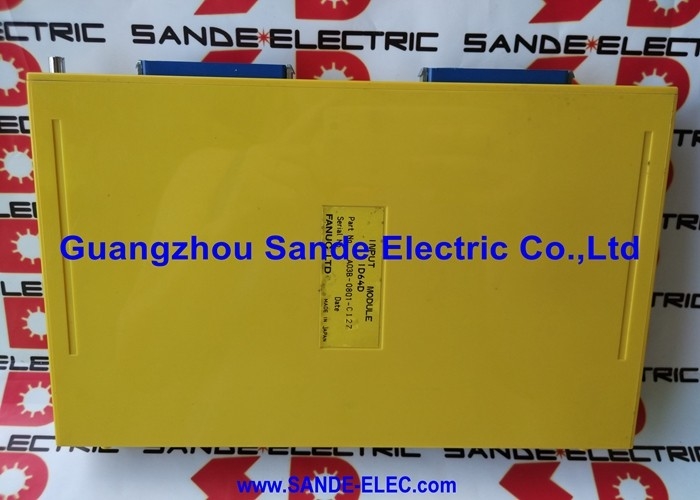

A03B-0801-C127 è il modulo di ingresso ID64D per il backplane PLC (controllore logico programmabile) nei sistemi CNC FANUC serie 10, 11 e 15. Le serie 10, 11 e 15 utilizzavano un'architettura I/O modulare in cui i moduli di ingresso e uscita si collegavano a un backplane PLC dedicato, una disposizione meccanica diversa dalle successive serie Zero C e 0i. L'A03B-0801-C127 è uno di questi moduli plug-in, che fornisce 64 canali di ingresso digitale a 24 V CC in uno slot del backplane.

La designazione "ID64D" codifica le specifiche principali del modulo: I = ingresso, D = tipo CC, 64 = conteggio canali. Ciascuno dei 64 canali di ingresso accetta un segnale a 24 V CC dal campo: interruttori di finecorsa, sensori di prossimità, pulsanti, contatti relè e altri segnali binari CC. Il tempo di filtro in ingresso di 20 ms si applica a tutti i canali: un segnale deve essere trattenuto per almeno 20 ms prima che il modulo lo segnali al PMC del CNC, filtrando il rimbalzo dei contatti elettrici e i brevi impulsi di rumore che altrimenti produrrebbero falsi eventi logici ladder.

Il modulo si collega al backplane del PLC tramite i suoi connettori sul bordo. All'interno dell'alloggiamento del modulo, la scheda di elaborazione principale è la A16B-1310-0143: questa scheda è un componente del gruppo A03B-0801-C127 e non viene fornita come articolo a magazzino separato.

Specifiche chiave

Filtro di ingresso da 20 ms: immunità al rimbalzo dei contatti e al rumore

Il tempo di filtro di 20 ms è sufficientemente lungo per respingere il rimbalzo dei contatti dagli interruttori meccanici: una durata tipica di rimbalzo dei contatti meccanici è inferiore a 10 ms. Qualsiasi impulso inferiore a 20 ms su un ingresso a 24 V CC viene ignorato dal modulo. Ciò fornisce immunità ai disturbi integrata per il cablaggio sul campo in ambienti macchina elettricamente rumorosi senza richiedere componenti di filtraggio esterni.

Per le applicazioni in cui è richiesta una risposta in ingresso più rapida (segnali di salto ad alta velocità, trigger dell'encoder) un modulo con un tempo di filtro più breve o un canale di ingresso dedicato ad alta velocità verrebbe specificato separatamente. Il filtro da 20 ms dell'ID64D è adatto agli ingressi di sequenziamento e di interblocco macchina standard.

Domande frequenti

D1: Per quale serie CNC FANUC è progettato A03B-0801-C127?

Il modulo ID64D è progettato per i controlli CNC FANUC serie 10, 11 e 15. Queste serie utilizzavano l'architettura del backplane I/O modulare A03B-0801. Non è compatibile con l'architettura I/O serie Zero (0), l'architettura I/O distribuita serie i o altre generazioni di CNC FANUC che utilizzano progetti di sistemi I/O diversi.

Q2: Cosa significa in pratica il filtro di ingresso da 20 ms?

Il filtro da 20 ms significa che il segnale di ingresso deve essere presente continuamente per almeno 20 millisecondi prima che il PMC del CNC registri un cambiamento di stato. Si tratta di un filtraggio intenzionale del rumore: rifiuta il rimbalzo dei contatti da interruttori meccanici (in genere inferiori a 10 ms) e brevi transitori elettrici. Un segnale di ingresso autentico da 24 V CC proveniente da un sensore di prossimità o da un interruttore di finecorsa viene mantenuto abbastanza a lungo da superare il filtro. Un breve picco di rumore viene rifiutato.

D3: La scheda interna A16B-1310-0143 può essere sostituita separatamente in caso di guasto?

A16B-1310-0143 è un componente all'interno del gruppo modulo A03B-0801-C127 e non è disponibile come articolo a magazzino separato. Se la scheda interna si guasta, il percorso di sostituzione corretto è il modulo A03B-0801-C127 completo. Il modulo viene ordinato e fornito come unità completa; la scheda interna non è riparabile separatamente tramite il mercato post-vendita standard.

D4: Tutti i 64 ingressi sul modulo vengono letti in modo errato. Si tratta di un guasto del modulo o di un errore di cablaggio?

Se tutti i 64 ingressi si guastano contemporaneamente, la causa più probabile è l'alimentatore comune del modulo o l'interfaccia tra il modulo e il backplane del PLC: un guasto di un singolo canale è un guasto a livello di canale, ma il guasto simultaneo di tutti i canali indica un elemento del circuito condiviso. Controllare l'alimentazione comune a 24 V CC del modulo, la posizione del connettore del backplane e l'alimentatore del backplane prima di concludere che il modulo stesso è guasto.

D5: Da dove viene acquistato il prodotto A03B-0801-C127 dopo la sospensione?

Attraverso il mercato post-vendita dei moduli I/O FANUC Serie 10/11/15, rivenditori specializzati di ricambi FANUC, servizi di riparazione CNC esperti con la piattaforma Serie 15 e fornitori in eccedenza testati. Confermare A03B-0801-C127 (ID64D) dall'etichetta del modulo prima di ordinare. Le varianti A03B-0801 adiacenti presentano conteggi di canali o funzioni di uscita diversi e non sono intercambiabili con il modulo di ingresso ID64D.
