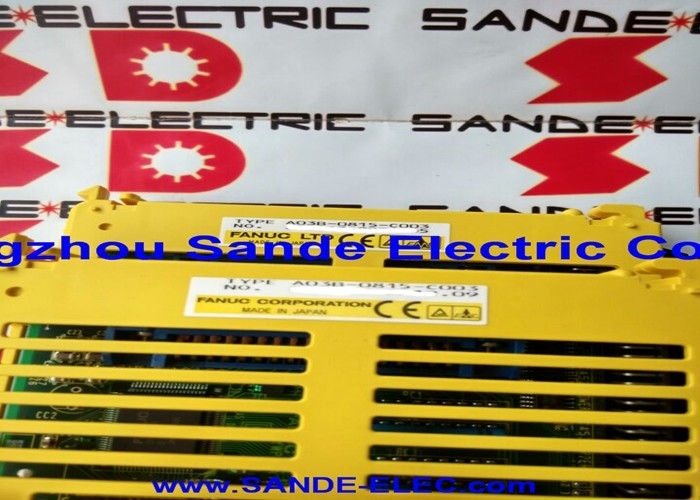

Fanuc LTD tipo A03B-0815-C003 Modulo di espansione A03B-0815-COO3 A03B0815COO3 AO3B-O815-COO3 A03B-0815-C003

24 DI / 16 DO / Nessun MPG / Fino a 1024/1024 punti

A03B-0815-C003 è il modulo di espansione B della famiglia di moduli di connessione I/O A03B-0815 di FANUC: un'unità I/O slave CNC che estende la capacità di I/O digitale dei controlli CNC FANUC sul bus di collegamento I/O del CNC. Ogni unità fornisce 24 ingressi digitali e 16 uscite digitali. Questa particolare variante non è dotata di interfaccia MPG (Manual Pulse Generator), per installazioni in cui l'ingresso del volantino MPG viene gestito in un'altra posizione del modulo o nel controller CNC stesso.

Il modulo comunica con il CNC come slave sul collegamento I/O: il bus di comunicazione seriale che FANUC utilizza per collegare il CNC ai moduli I/O distribuiti nell'armadio della macchina e sulla struttura della macchina stessa. Fino a 16 moduli possono connettersi a un singolo CNC come slave, scalando il sistema fino a un massimo di 1024 ingressi digitali e 1024 uscite digitali.

Questa capacità di espansione copre i requisiti I/O di centri di lavoro complessi, macchine CNC di grande formato e sistemi multiasse con logica PLC estesa per sequenze di automazione, cambio utensili, movimentazione pallet e gestione del refrigerante.

La serie A03B-0815 copre molteplici varianti di moduli di connessione I/O. La differenza principale tra loro è se il modulo include un'interfaccia MPG (generatore di impulsi manuale) per la connessione del volantino. La variante C003 (Modulo B) non dispone di interfaccia MPG: è una pura unità di espansione I/O digitale. Se la macchina richiede il collegamento del volantino a un modulo I/O distribuito, la variante dotata di MPG all'interno della serie A03B-0815 è la specifica corretta.

Confermare l'etichetta del modulo installato e la configurazione del collegamento I/O della macchina prima di ordinare. In una catena di collegamenti I/O multimodulo, l'indirizzo slot di ciascun modulo e l'assegnazione I/O nei parametri PMC del CNC determinano quali punti DI/DO occupa. Un modulo sostitutivo che occupa lo stesso slot fisico non richiede la riassegnazione dell'indirizzo I/O.

La serie di moduli di connessione I/O A03B-0815 viene utilizzata con i controlli CNC FANUC serie 16, 18 e 21, nonché con le relative varianti della serie i (16i, 18i, 21i). La compatibilità dipende dal modello CNC specifico e dalla configurazione del collegamento I/O PMC. Confermare il modello CNC e la configurazione esistente dello slave del collegamento I/O prima di aggiungere o sostituire questo modulo.

L'interfaccia MPG (Manual Pulse Generator) gestisce l'ingresso jog del volantino per il movimento manuale dell'asse. Se la macchina utilizza un volantino MPG e la connessione viene instradata attraverso questa posizione del modulo, è necessaria la variante dotata di MPG. L'installazione del C003 (senza MPG) in una posizione dotata di MPG lascia il volantino scollegato dal CNC. Confermare la documentazione del cablaggio della macchina prima di ordinare.

A03B-0815-C003 occupa uno slot definito nella catena di collegamenti I/O. I parametri del collegamento I/O PMC del CNC assegnano un blocco di indirizzi I/O a ciascun modulo collegato in base alla posizione dello slot. Dopo la sostituzione del modulo, gli indirizzi I/O rimangono invariati purché il modulo sostitutivo occupi la stessa posizione fisica dello slot.

No. L'architettura di collegamento I/O del CNC limita il numero totale di slave a 16 moduli, fornendo un massimo di 1024 DI/1024 DO lungo l'intera catena di slave. Per requisiti I/O oltre questo limite, sarebbero necessari assi di controllo CNC aggiuntivi o una piattaforma PMC dedicata.

Verificare che i collegamenti dei cavi di collegamento I/O su entrambe le estremità del modulo sostituito siano completamente inseriti. Verificare che i selettori dell'indirizzo della stazione del modulo (se presenti) corrispondano alla configurazione originale. Un modulo con un indirizzo errato appare come slave mancante nel CNC, producendo un allarme di comunicazione del collegamento I/O. Verificare che la configurazione del collegamento I/O PMC del CNC elenchi il numero e gli indirizzi corretti dei moduli.
