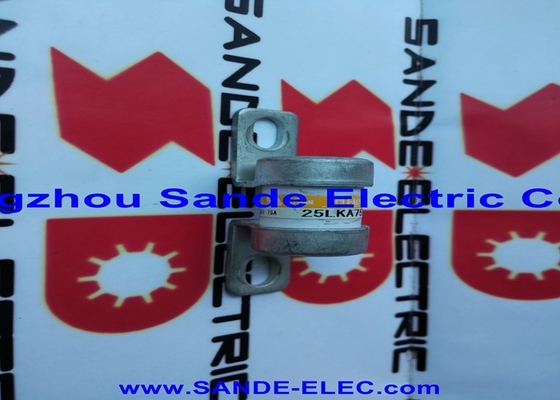

Fusibile Kyosan 25LKA75B

HINODE 25LKA75B. Fuse di protezione per semiconduttori ad azione rapida 75A / AC250V / DC350V / 100kA Rottura / 57.5mm / 44mm Centri / Pre-arc I2t 360 A2s

Un fusibile per i semiconduttori Perché i fusibili standard non sono idonei

Gli interruttori convenzionali e i fusibili a soffio lento proteggono i cavi e i motori.altri apparecchiIn questo modo, il tempo di reazione è troppo lento.

I dispositivi semiconduttori possono essere distrutti da una corrente di guasto in microsecondi, molto prima che un dispositivo di protezione convenzionale abbia iniziato ad aprirsi.

il 25LKA75B è stato valutato e testato per la velocità di cancellazione del sottociclo. Il fusibile interrompe la corrente di guasto entro una parte del semiciciclo CA, prima che il semiconduttore assorba energia sufficiente per essere danneggiato.

Il 25LKA75B è la corrente nominale di 75A della serie 25LKA/25LKB, rivolta a piccoli e medi inverter, UPS e circuiti di alimentazione che funzionano fino a 250VAC o 350VDC.

Specificità principali

Il numero critico per il coordinamento dei semiconduttori

Il valore di I2t è l'energia rilasciata dal fusibile durante un guasto √ l'integrale della corrente al quadrato nel tempo dall'inizio del guasto all'interruzione del circuito.Questa è la figura dei produttori di dispositivi semiconduttori utilizzati per specificare la capacità di resistenza del loro componente.

Per il 25LKA75B:

• Pre-arco I2t = 360 A2- il passaggio di energia da inizio di guasto alla fusione dell'elemento fusibile, che rappresenta il punto di riferimento minimo di coordinamento dell'energia con il picco di I2t del semiconduttore protetto.
• Total I2t = 2.100 A2sL'energia di partenza da un guasto attraverso l'estinzione di arco è l'energia totale che il circuito protetto deve sopportare durante l'evento di depurazione completa.

In una progettazione adeguatamente coordinata, l'I2t nominale del semiconduttore (dalla sua scheda dati) deve superare l'I2t totale del fusibile.100 A2s totale I2t definisce il valore massimo dei semiconduttori richiesto per il coordinamento a 75A.

Scenari di applicazione

Protezione dell'azionamento a velocità variabile (inverter):Un raddrizzatore o modulo IGBT di un inverter PWM a 250 VAC protetto da fusibili 25LKA75B sul lato di ingresso AC o bus DC. La velocità di cancellazione veloce impedisce il guasto IGBT in caso di cortocircuito; il 360/2,100 A2s I2t valori sono coordinati contro IGBT specificato I2t resistere.

Protezione dell'ingresso UPS:Il ponte del raddrizzatore dei semiconduttori di un sistema UPS protetto da fusibili 25LKA75B.La risposta ad azione rapida protegge i diodi raddrizzatori dalle correnti di guasto durante la ricarica della batteria o gli eventi transitori di ingresso.

Protezione del tiristore dell'alimentazione:Un alimentatore diretto controllato con tiristori (SCR) su un'alimentazione a 250 VAC. Il 25LKA75B fornisce la protezione da cancellazione rapida richiesta dai tiristori in caso di guasto.

Domande frequenti

Q1: Qual è la corrente di fusione minima per il 25LKA75B?

La serie 25LKA contiene un avvertimento: può verificarsi una riaccensione di arco se la corrente di fusione è inferiore a 8 volte la corrente nominale del fusibile.questo significa che il fusibile deve essere utilizzato solo per correnti di guasto di almeno 600AAl di sotto di questo livello, l'arco dopo la fusione dell'elemento del fusibile potrebbe non spegnersi in modo affidabile.il fusibile deve essere utilizzato in combinazione con altri dispositivi di protezione.

D2: Qual è la differenza tra il 25LKA75B e il 25LKA75SB?

Il 25LKA75SB è la versione con un indicatore di fusione, un micro-interruttore può essere montato sul meccanismo dell'indicatore.fornendo un segnale elettrico esterno che il sistema di controllo può rilevare. Il 25LKA75B (questa unità) non ha indicatore. Se è necessario segnalare al sistema di monitoraggio lo stato di spegnimento del fusibile, viene specificato il 25LKA75SB; se è sufficiente l'ispezione visiva,viene utilizzato il 25LKA75B.

D3: Il 25LKA75B può essere utilizzato in applicazioni di bus a corrente continua al di sopra di 350VDC?

No. La tensione nominale in CC è di 350VDC (spec TUV) o 400VDC (spec UL, 50kA). For DC bus applications above 400VDC — such as 480/600VAC drives with 650–800VDC DC bus — a higher DC voltage rated fuse from a different series (such as HINODE's 660GHK or 850GHK series) must be specifiedL'applicazione di un fusibile con potenza di 350/400 Vdc in un circuito di bus a corrente continua superiore comporta il rischio di interruzione della corrente di guasto e conseguente incendio o danneggiamento dell'attrezzatura.

D4: Come è montato fisicamente il 25LKA75B?

Il 25LKA75B è montato utilizzando connessioni a bulloni su due estremità terminali separate da una distanza centrale di 44 mm.5 mm di lunghezza totale e 44 mm di centro del bullone, blocchi di supporto standard per fusibili a semiconduttore progettati per questa classe di fusibiliVerificare che la corrente nominale, la tensione e la dimensione centrale del bullone corrispondano alle specifiche fisiche del 25LKA75B prima dell'installazione.

D5: Qual è la relazione tra HINODE e KYOSAN su questi fusibili?

HINODE Electric Co., Ltd. (日出電気) e il marchio KYOSAN si riferiscono entrambi a prodotti dello stesso produttore.Alcuni elenchi di distributori e la documentazione dell'attrezzatura più antica si riferiscono a questi fusibili come KYOSAN 25LKA75BEntrambi i nomi si riferiscono allo stesso prodotto fisico di fusibili HINODE è l'attuale denominazione aziendale e la denominazione di marca.
