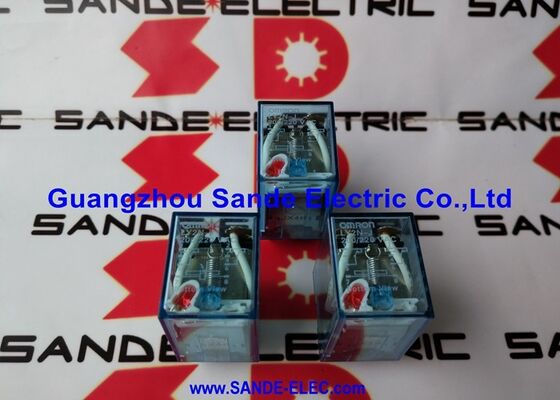

LY2N-J 200/220VAC LY2NJ 200220VAC LY2N-J 2OO/22OVAC

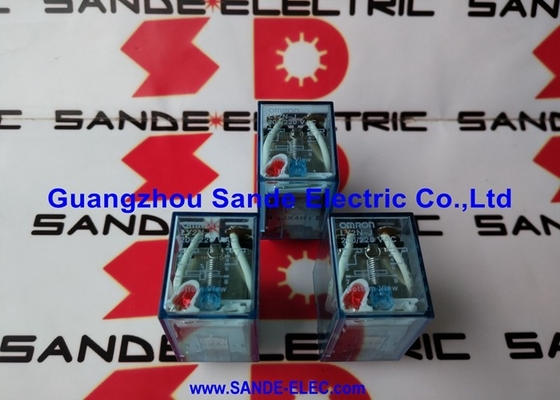

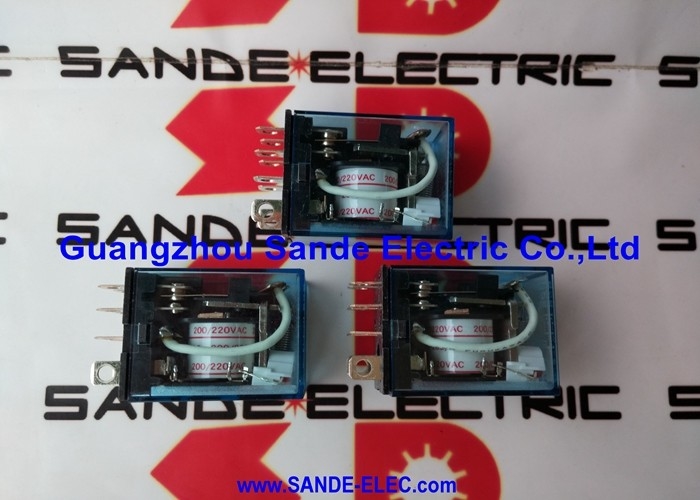

Omron LY2N-J. LY Serie DPDT Power Relay 10A / 250V AC / 8-Pin Plug-In / Indicatore LED / Arc Barrier

DPDT, indicatore a LED e una barriera ad arco che gestisce 2.000 V AC

Il LY2N-J è la variante dotata di LED del relè di potenza LY2N di Omron il suffisso "J" che indica un indicatore di funzionamento incorporato che si accende quando la bobina è alimentata.Questa conferma dello stato visivo è utile nelle costruzioni di pannelli in cui l'azione del relè deve essere visibile senza attrezzature di provaLa barriera d'arco fornisce una resistenza dielettrica AC di 2.000 V tra i contatti aperti, coprendo le condizioni di commutazione in cui i transienti ad alta tensione sono un problema.

La configurazione di contatto DPDT (Double Pole Double Throw) fornisce due serie di interruttori indipendenti da una bobina di relè.commutazione indipendente a carico nominale. In pratico cablaggio del pannello, DPDT covers circuits that require both a making contact (to energise a load) and a breaking contact (for feedback or interlock) from the same relay — two separate single-pole relays replaced by one DPDT unit.

Il formato plug-in a 8 pin utilizza la stessa impronta fisica e la stessa disposizione del terminale della serie MY di Omron.Un pannello che utilizza già le prese MY (PYF08A) accetta LY2N-J senza alcuna modifica del cablaggioLa tensione della bobina deve essere specificata al momento dell'ordine. Il corpo e i contatti del relè sono gli stessi in tutte le varianti di tensione; cambia solo il rivestimento della bobina.

Specificità principali

LY vs MY Livello di potenza e dimensione fisica

La serie LY2N-J si inserisce in prese PYF08A compatibili anche con il relè Omron MY.mentre la serie MY gestisce in genere carichi di corrente inferioriPer i circuiti che collegano carichi di 10 A ¥ motor starter, riscaldatori, valvole solenoidi a piena corrente di bobina ¥ la classificazione di contatto del LY2N-J è la specifica appropriata.

Domande frequenti

Q1: Quale presa richiede il LY2N-J e è compatibile con le prese MY?

Il LY2N-J utilizza il formato plug-in a 8 pin compatibile con le prese PYF08A (montaggio/connessione anteriore), PYF08A-E (tipo di protezione per le dita), PY08 (connessione posteriore) e PY08QN.La disposizione dei perni è la stessa della serie MY relè, in modo che le prese MY esistenti accettino il LY2N-J direttamente senza cambiamenti di cablaggio.

D2: Cosa significa il suffisso "J" su LY2N-J?

Il suffisso J identifica la variante dell'indicatore di funzionamento del LED. Quando la bobina del relè è alimentata, il LED si illumina fornendo una conferma visibile dello stato del relè dalla parte anteriore del pannello.La base LY2N senza -J non presenta alcun indicatoreAltre opzioni di suffisso includono la soppressione dei diodi, il pulsante push-to-test e i contatti biforcati per applicazioni specifiche.

Q3: Come viene specificata la tensione della bobina al momento dell'ordine?

La tensione della bobina non è inclusa nel numero di base della parte LY2N-J. Aggiungi la tensione nominale della bobina quando ordini, ad esempio: LY2N-J DC24 per bobina a corrente continua 24V o LY2N-J AC220/240 per bobina a corrente alternata 220/240V.Il corpo del relè è lo stesso in tutte le varianti di tensioneConfirmare la tensione di alimentazione del pannello prima di ordinare.

D4: Qual è il materiale di contatto sul LY2N-J?

Contatti in lega d'argento: per carichi industriali resistenti e induttivi standard a 10A/250VAC, sono appropriati contatti in lega d'argento.sotto 24 V) quando l'affidabilità del contatto è importante, consideriamo le varianti di contatto biforcato di Omron o i tipi di relè specificamente indicati per la commutazione a micro carico.

D5: Il LY2N-J può scambiare simultaneamente carichi AC e DC su poli diversi?

I due set di contatti del DPDT sono elettricamente indipendenti, ognuno commuta il proprio circuito alla propria tensione.Un contatto normalmente aperto può cambiare un carico CA mentre il contatto normalmente chiuso dello stesso relè fornisce un segnale di feedback CC, a condizione che ciascun circuito rimanga entro i limiti nominali per contatto.
