| Luogo di origine | Cina |
| Marca | Huade |
| Certificazione | CE ROHS |
| Numero di modello | VT-3000BS30 |
La Huade VT-3000BS30 è una scheda amplificatore per valvola proporzionale analogica plug-in prodotta da Beijing Huade Hydraulic Industry Group — uno dei principali produttori statali cinesi di componenti idraulici, con un portafoglio prodotti che comprende valvole proporzionali, pompe idrauliche, motori ed elettronica di controllo.
La VT-3000BS30 è l'interfaccia di condizionamento del segnale e amplificazione di potenza tra un sistema di controllo esterno (PLC, CNC o controllore di processo) e le valvole direzionali proporzionali di tipo WRZ di Huade e le valvole di pressione proporzionali DBEP6/3DREP6.
Lo sviluppo dei prodotti di Beijing Huade ha mantenuto un allineamento tecnico con gli standard internazionali riconosciuti per le valvole proporzionali.
La serie di amplificatori VT-3000 condivide l'architettura funzionale e le convenzioni di denominazione con lo standard Rexroth VT-3000 consolidato, che riflette la metodologia ingegneristica di Huade di adottare principi di progettazione comprovati per garantire la compatibilità con il mercato più ampio di macchine che utilizzano circuiti idraulici proporzionali di tipo WRZ.
In pratica, la VT-3000BS30 è pienamente compatibile non solo con la gamma di valvole proporzionali di Huade, ma anche con le valvole direzionali Rexroth WRZ (fino alla serie di componenti 6X) e le valvole di pressione DBEP6/3DREP6 — un vantaggio pratico per i team di manutenzione e gli OEM che lavorano con entrambe le famiglie di prodotti.
In un circuito idraulico proporzionale, la scheda amplificatore è il componente che rende possibile il controllo proporzionale.
Una bobina di solenoide proporzionale richiede correnti nell'ordine di diverse centinaia di milliampere per esercitare una forza sufficiente a posizionare lo spool della valvola proporzionalmente.
Un'uscita PLC o controller, al contrario, fornisce tipicamente solo un segnale analogico debole di 0–10V o ±10V — corrente non sufficiente per pilotare direttamente il solenoide.
La VT-3000BS30 riceve il debole segnale di controllo, lo elabora attraverso i suoi circuiti di rampa e gradino, e fornisce la corrente correttamente formata e precisamente regolata alle bobine del solenoide attraverso due stadi di uscita PWM.
La VT-3000BS30 di Huade è ampiamente utilizzata nei macchinari industriali cinesi — attrezzature metallurgiche, macchine utensili, linee di presse, macchinari minerari, attrezzature ingegneristiche e unità di potenza idraulica in tutti i settori in cui è stata specificata la gamma di valvole proporzionali di Huade.
Data la forte posizione di mercato interna di Huade e la sua lunga storia di fornitura alle imprese statali cinesi nei settori della metallurgia, della difesa e dell'industria pesante, la VT-3000BS30 è diventata un articolo di manutenzione standard per gli impianti che gestiscono sistemi idraulici equipaggiati Huade in tutta la Cina e nei mercati in cui sono distribuite le attrezzature idrauliche cinesi.
| Parametro | Valore |
|---|---|
| Produttore | Beijing Huade Hydraulic Industry Group |
| Tensione operativa | 24 VDC (+60% / −5%) |
| Intervallo operativo | 22V a 39V |
| Formato | Scheda Euro a 32 pin (100×160mm) |
| Pannello frontale | 40×128.4mm |
| Uscita | Due stadi di corrente pulsata PWM |
| Corrente di uscita minima | 20mA |
| Frequenza di impulso (dither) | 160–180 Hz |
| Tempo di rampa | Regolabile (1s o 5s tramite jumper J5/J6) |
| Temperatura operativa | 0 a +50°C |
| Temperatura di stoccaggio | −25 a +85°C |
| Fusibile | 5×20mm, 2.5A a lenta interruzione |
| Valvole primarie compatibili | Huade 4WRZ10/16/25/32 (direzionali), DBEP6, 3DREP6 (pressione) |
| Compatibilità incrociata | Rexroth WRZ ≤ serie 6X, DBEP6/3DREP6 serie 1X |
| Ingressi di comando | 4 × impostati da potenziometro, selezionabili tramite relè K1–K4 |
| Peso | ~0.15 kg |
Beijing Huade Hydraulic Industry Group è stata fondata come parte dello sviluppo della capacità tecnologica idraulica indipendente della Cina ed è cresciuta fino a diventare uno dei maggiori produttori dedicati di componenti idraulici del paese. Le sue linee di prodotti principali — valvole di controllo idraulico (direzionali, di pressione, di flusso), pompe e motori a pistoni assiali ed elettronica di controllo proporzionale — coprono l'intera gamma di requisiti dei sistemi idraulici industriali. I prodotti Huade sono utilizzati nella metallurgia, nelle macchine utensili, nelle attrezzature militari/di difesa, nella cantieristica navale, nella lavorazione chimica, nell'aerospaziale, nei macchinari ingegneristici e nelle attrezzature edili in tutta la Cina e a livello internazionale.
La serie di amplificatori VT-3000 rientra nel portafoglio di elettronica di controllo per valvole proporzionali di Huade, progettata per funzionare in combinazione diretta con la famiglia di valvole direzionali proporzionali WRZ dell'azienda.
La VT-3000BS30 serve specificamente le valvole WRZ di dimensioni maggiori (4WRZ10, 4WRZ16, 4WRE25, 4WRZ32) — valvole proporzionali direzionali pilotate, a tre posizioni e a quattro vie, in cui l'elettronica di controllo deve pilotare due bobine di solenoide per il posizionamento bidirezionale dello spool senza feedback di posizione elettrico.
La posizione dello spool della valvola proporzionale è determinata dalla forza magnetica netta delle sue due bobine di solenoide. La bobina A spinge lo spool in una direzione; la bobina B lo spinge nell'altra. All'equilibrio (comando zero), entrambe le bobine sono a corrente minima (solo dither) e lo spool è centrato dalla forza della molla. Un comando positivo attiva la bobina A a una corrente proporzionale all'entità del comando; un comando negativo attiva la bobina B.
La VT-3000BS30 esegue questa conversione in diverse fasi. Il segnale di comando in ingresso (dall'uscita analogica del PLC, dal potenziometro operatore o dal riferimento preimpostato) viene inviato al sommator, che lo combina con qualsiasi valore di comando preimpostato attivo da R1–R4. Il generatore di rampa quindi livella qualsiasi variazione a gradino del segnale sommato, convertendo un salto di ingresso brusco in una rampa graduale alla velocità configurata. Il generatore di gradino aggiunge un breve impulso di corrente nel momento in cui viene attivato un comando, superando l'attrito statico dello spool della valvola per garantire un movimento immediato e pulito senza esitazioni.
Il segnale elaborato risultante alimenta i due stadi di uscita di corrente, ciascuno dei quali pilota una bobina di solenoide tramite commutazione PWM a 160–180 Hz.
L'ondulazione della corrente di commutazione ad alta frequenza (dither) mantiene lo spool in micro-movimento continuo, impedendogli di bloccarsi in qualsiasi posizione e garantendo un posizionamento fluido e ripetibile sull'intera gamma di corsa della valvola.
Una delle caratteristiche più pratiche della VT-3000BS30 per l'integrazione della macchina è la sua architettura a quattro valori di comando preimpostati. I potenziometri R1-R4 definiscono ciascuno un valore di comando indipendente — una specifica posizione dello spool, portata o livello di pressione corrispondente a uno stato macchina predefinito. Il PLC della macchina seleziona tra questi quattro valori preimpostati chiudendo il contatto del relè corrispondente (K1–K4).

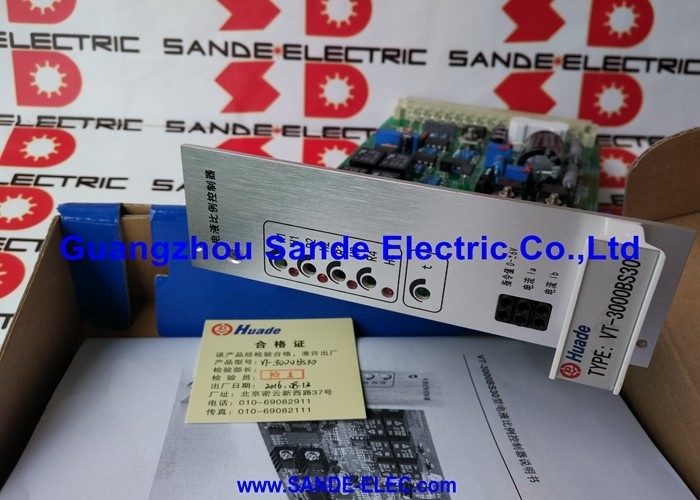

Gli indicatori LED H1–H4 sul pannello frontale confermano quale valore di comando è attualmente attivo.
Questa architettura è particolarmente adatta per macchine con modalità operative discrete: macchine per presse che passano tra avvicinamento rapido, forza di pressatura, mantenimento della pressione e retrazione; sistemi di bloccaggio idraulico per macchine utensili con posizioni di bloccaggio e sbloccaggio definite; o attrezzature per la movimentazione dei materiali con distinte velocità di traslazione lenta e veloce.
In queste applicazioni, i quattro valori di comando preimpostati eliminano la necessità di un vero segnale di riferimento analogico variabile — il PLC seleziona semplicemente il preimpostato appropriato tramite uscita a contatto.
Il relè K5 fornisce un ingresso di bypass della rampa. Quando K5 è chiuso, il generatore di rampa viene disabilitato e le variazioni di comando producono transizioni di uscita istantanee.
Questo viene utilizzato quando è necessaria una risposta rapida della valvola tra stati operativi già rampeggiati — ad esempio, arresti di emergenza in cui la decelerazione graduale è meno importante della risposta immediata della valvola.
La VT-3000BS30 si monta in un portaschede Euro standard (portaschede singolo Huade VT 3002-2X/32 o equivalente). Il connettore DIN 41612 a 32 pin fornisce tutti i collegamenti di segnale e alimentazione. Regole di installazione cardinali per un funzionamento affidabile:
Spegnere prima dell'inserimento/rimozione. La scheda non deve mai essere inserita o rimossa dal portaschede con alimentazione applicata.
L'induttanza della bobina del solenoide genera un picco di contro-EMF quando l'uscita viene interrotta bruscamente — sufficiente a danneggiare i transistor di uscita della scheda se l'uscita è sotto tensione durante lo scambio a caldo.
Separazione dei cavi di segnale e alimentazione. I cavi del segnale di ingresso di comando (tipicamente 0–10V o ±10V dal PLC) devono essere instradati separatamente dal cablaggio di alimentazione del solenoide.
Il passaggio dei cavi di segnale e del solenoide nello stesso condotto introduce interferenze dalle correnti di commutazione del solenoide nel percorso del segnale di comando, producendo un comportamento instabile o oscillante della valvola.
Relè a contatti dorati per K1–K4. I contatti del relè che selezionano i valori di comando commutano correnti di segnale di livello di milliampere. I relè standard a contatti d'argento sviluppano resistenza di contatto nel tempo a queste basse correnti.
I contatti placcati in oro mantengono una resistenza di contatto costante e quasi nulla, garantendo una selezione affidabile del valore di comando per tutta la vita utile del sistema.
Solo fusibile a lenta interruzione. Il fusibile da 5×20mm, 2.5A deve essere di tipo a lenta interruzione. Un fusibile a rapida interruzione con la stessa corrente nominale scatta per la corrente di spunto quando i solenoidi vengono energizzati per la prima volta, causando interruzioni intempestive. Sostituire sempre con il tipo specificato.
D1: La VT-3000BS30 è un prodotto Huade, ma a volte viene elencata con riferimenti incrociati Rexroth. Può sostituire direttamente una scheda amplificatore Rexroth VT-3000?
Per la compatibilità della valvola: sì.
La VT-3000BS30 può pilotare valvole direzionali proporzionali Rexroth WRZ (fino alla serie 6X) e valvole di pressione Rexroth DBEP6/3DREP6 con lo stesso risultato funzionale della scheda Rexroth VT-3000, poiché l'interfaccia elettrica del solenoide e il principio di funzionamento sono gli stessi.
Per il portaschede e l'interfaccia circuitale: il formato scheda Euro a 32 pin e l'assegnazione dei pin seguono lo stesso standard, rendendo la sostituzione fisica semplice nella maggior parte delle installazioni. Le unità Huade VT-3000BS30 sono ampiamente utilizzate come pezzi di ricambio per schede VT-3000 in macchine esistenti indipendentemente dalla marca originale della valvola, e questa pratica è ben consolidata nel mercato della manutenzione industriale cinese.
D2: La scheda viene fornita con un tempo di rampa di 5 secondi. Come dovrebbe essere regolata per un ciclo macchina più veloce?
I jumper J5 e J6 sul PCB commutano il tempo di rampa tra i due valori selezionabili in fabbrica — tipicamente 1 secondo e 5 secondi. Cambiare sempre le impostazioni dei jumper con l'alimentazione rimossa e la scheda fuori dal portaschede.
Alcune varianti supportano un potenziometro di tempo esterno collegato ai pin designati della scheda per tempi di rampa regolabili continuamente tra 0,03 e 5 secondi. Fare riferimento alla documentazione tecnica VT-3000 di Huade per la configurazione esatta dei jumper e dei pin per la variante BS30.
Si noti che un tempo di rampa più veloce produce un'accelerazione e decelerazione più brusche nell'attuatore idraulico, il che può aumentare i picchi di pressione — verificare che la valvola di sicurezza del circuito idraulico e il dimensionamento delle tubazioni possano gestire la maggiore velocità di aumento della pressione.
D3: Cosa indicano i LED H1–H4 e come dovrebbero essere utilizzati per la diagnosi dei guasti?
I LED da H1 a H4 si illuminano per indicare quale dei quattro valori di comando (R1–R4) è attualmente selezionato tramite gli ingressi dei relè K1–K4. Durante il normale funzionamento, dovrebbe essere illuminato esattamente un LED alla volta, corrispondente allo stato macchina attivo.
Se nessun LED è acceso, nessun valore di comando è selezionato e l'uscita è a zero (spool centrato, nessun flusso).
Se più LED sono accesi contemporaneamente, più contatti di relè sono chiusi e i valori di comando corrispondenti vengono sommati — questo è solitamente involontario e produce una posizione errata della valvola.
Un LED di allarme guasto illuminato (separato da H1–H4) indica che la scheda ha rilevato una condizione di guasto interna e l'uscita è stata disabilitata.
D4: La scheda include un generatore di gradino. In quali circostanze dovrebbe essere regolato o disabilitato?
Il generatore di gradino fornisce un breve sovra-impulso di corrente al momento della selezione di un valore di comando, aiutando lo spool della valvola a superare l'attrito statico e a muoversi in modo pulito attraverso la zona morta. Nella maggior parte delle applicazioni standard, l'impostazione di fabbrica non dovrebbe richiedere regolazioni.
Se la macchina presenta un breve picco di pressione o un sovra-impulso di velocità nel momento in cui viene applicato un comando alla valvola — suggerendo che il gradino è troppo aggressivo — l'ampiezza del gradino può essere ridotta.
Se la macchina mostra esitazione o zona morta alle transizioni di comando — suggerendo un gradino insufficiente — l'ampiezza può essere aumentata.
Disabilitare il gradino solo quando il circuito idraulico è particolarmente sensibile a qualsiasi sovra-impulso di corrente transitorio, come circuiti di precisione a bassissima pressione.
D5: La VT-3000BS30 di Huade viene utilizzata per le valvole WRZ di Huade. In cosa differisce nell'applicazione dalla VT-3013BS30 e dalla VT-3014BS30 anch'esse nella famiglia Huade VT-3000?
All'interno della gamma di amplificatori VT-3000 di Huade, diverse varianti con suffisso servono diversi tipi di valvole nella linea di prodotti.
La VT-3000BS30 è progettata per valvole direzionali proporzionali WRZ pilotate di grandi dimensioni (da 4WRZ10 a 4WRZ32) e per valvole di pressione DBEP6/3DREP6.
Le VT-3013BS30 e VT-3014BS30 sono configurate per le valvole direzionali proporzionali a comando diretto 4WRA6 e 4WRA10 — valvole più piccole a comando diretto con requisiti di corrente del solenoide e caratteristiche dinamiche diverse rispetto alla gamma WRZ pilotata.
Verificare sempre il tipo di valvola e le specifiche del suo solenoide rispetto alla variante dell'amplificatore prima della sostituzione; l'uso della variante VT-3000 errata per un dato tipo di valvola comporterà livelli di corrente errati e un comportamento della valvola potenzialmente instabile o poco reattivo.
