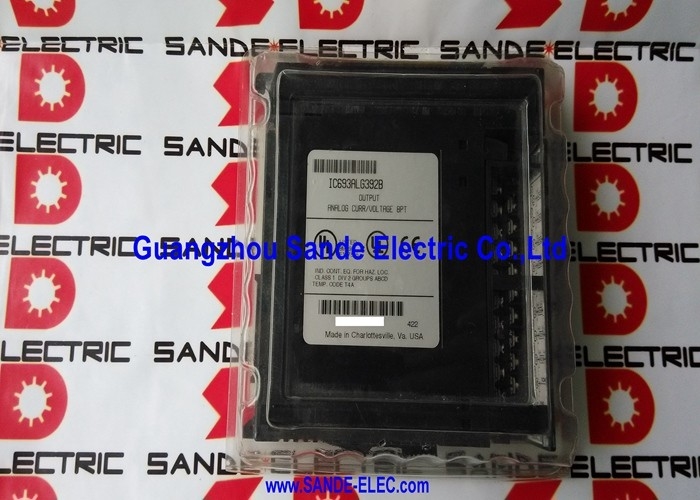

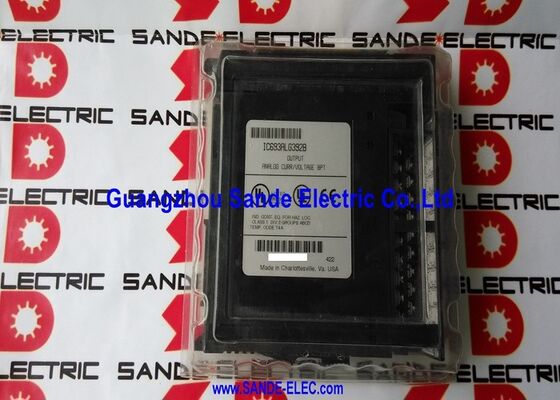

IC693CMM321 Fanuc IC693CMM321 Modulo PLC

GE Fanuc IC693CMM321∙ Serie 90-30 Ethernet Modulo di interfaccia TCP/IP 10Mbps / SRTP / Modbus TCP/IP / 16 Server / Interrotto

Aggiunta di Ethernet alla serie 90-30 Client e server in un unico modulo

L'IC693CMM321 è il modulo di interfaccia Ethernet TCP/IP per il PLC serie 90-30 di GE Fanuc.Sistemi SCADA, e altri PLC equipaggiati con Ethernet sulla stessa rete con capacità che le porte seriali CPU serie 90-30 standard da sole non possono fornire.

Il modulo opera in due ruoli di comunicazione contemporaneamente.server, risponde alle richieste dei computer host e dei client SCADA, servendo il registro PLC e i dati di I/O tramite SRTP (Service Request Transfer Protocol) o Modbus TCP/IP.Fino a 16 connessioni server possono essere attive contemporaneamente, che consente a più sistemi di supervisione o clienti dati di leggere e scrivere dati PLC simultaneamente.cliente, the IC693CMM321 initiates connections to other Ethernet-equipped devices from the PLC ladder programme using the COMMREQ function block — enabling PLC-to-PLC data exchange over Ethernet without a host computer intermediary.

La connessione di rete utilizza una porta AAUI con un transceiver esterno questo è 10Mbps 10Base-T o 10Base-2 Ethernet attraverso un transceiver AAUI standard, non una connessione RJ-45 diretta.Il ricevitore esterno deve essere ordinato e collegato separatamente.

Specificità principali

Compatibilità del firmware della CPU

La piena funzionalità IC693CMM321 richiede la versione 6.50 o superiore del firmware della serie 90-30 della CPU.ma il funzionamento Ethernet è limitato a una singola connessione server SRTP piuttosto che l'intero 16. Verificare la versione del firmware della CPU installata rispetto a questo requisito prima di distribuire il modulo in un sistema che esegue un firmware della CPU più vecchio.

Ripristina le funzioni del pulsante

Il pulsante di riavvio del pannello anteriore dell'IC693CMM321 fornisce quattro funzioni:

1. Riavviare
2. Prova a LEDVerifica che tutti i LED dell'indicatore si accendano correttamente
3. Riavvio e ricarica?? costringe un ricarico di configurazione dalla CPU
4. Riavviare e inserire Utility di manutenzione- consente l'aggiornamento del firmware e la modalità diagnostica

Il pulsante è inaccessibile quando la porta anteriore del modulo è chiusa.

Domande frequenti

D1: Cos'è l'SRTP e perché è importante per la comunicazione della serie 90-30?

SRTP (Service Request Transfer Protocol) è il protocollo di applicazione TCP/IP proprietario di GE Fanuc per la comunicazione PLC.e altri PLC GE Fanuc per la lettura e la scrittura della memoria PLC (registriL'IC693CMM321 agisce come un server SRTP ¢ qualsiasi host che esegue il Host Communication Toolkit di GE Fanuc può connettersi e scambiare dati con il PLC su Ethernet.

D2: L'IC693CMM321 supporta Ethernet Global Data (EGD)?

No. L'IC693CMM321 non supporta Ethernet Global Data.che è il protocollo di condivisione dati peer-to-peer ad alta velocità di GE Fanuc utilizzato nei moduli Ethernet successivi (come IC693CPU364 con Ethernet incorporato). L'IC693CMM321 supporta solo SRTP e Modbus TCP/IP. Per la capacità EGD, è necessaria una CPU successiva della serie 90-30 con Ethernet integrato.

D3: Perché il modulo utilizza una porta AAUI invece di una connessione diretta RJ-45?

The IC693CMM321 was designed for the 10Mbps Ethernet generation that used AUI (Attachment Unit Interface) or AAUI (Apple Attachment Unit Interface) connectors with external transceivers before RJ-45 10Base-T became the universal standardPer connettersi a un moderno switch o hub RJ-45, è necessario collegare un trasmettitore AAUI-to-10Base-T alla porta AAUI.

D4: Si possono installare due moduli IC693CMM321 nello stesso sistema della serie 90-30?

Sì. Fino a due moduli IC693CMM321 possono essere installati simultaneamente in qualsiasi piastra base serie 90-30.Questo fornisce due canali di interfaccia Ethernet indipendenti per sistemi che richiedono una maggiore capacità di connessione o una ridondanza di rete.

D5: L'IC693CMM321 è stato interrotto.

Attraverso i rivenditori di ricambi della serie 90-30 di GE Fanuc, i rivenditori di eccedenze di automazione industriale, i fornitori di parti specializzate di GE Fanuc e i servizi di scambio testati.L'IC693CMM321 appare in varie revisioni del suffisso (EEPer i nuovi sistemi, le attuali soluzioni Ethernet di GE per la serie 90-30 dovrebbero essere confermate con Emerson (l'attuale titolare della linea di prodotti GE Fanuc).
