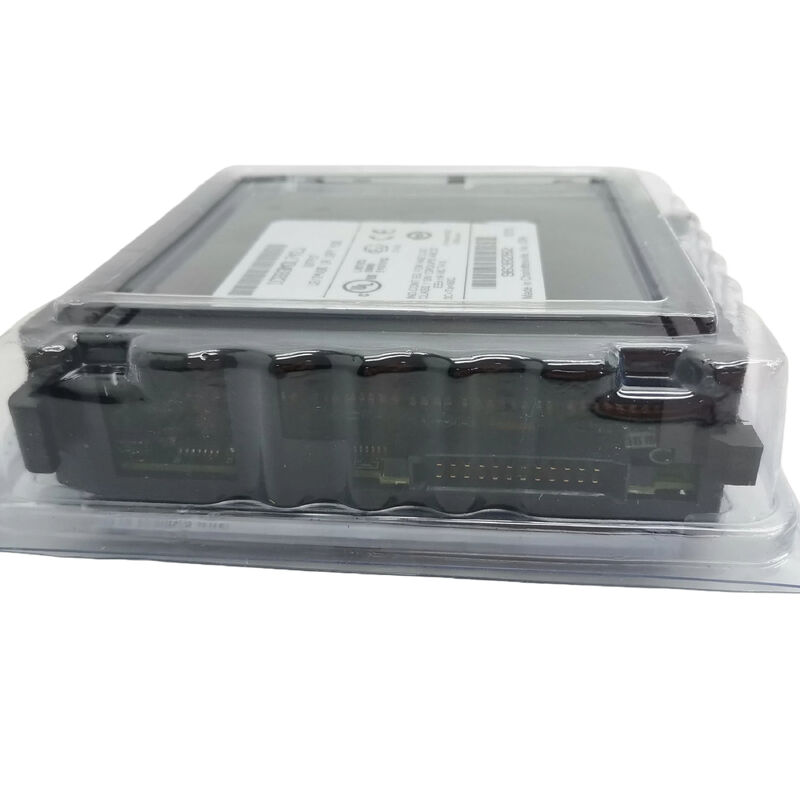

GE FANUC 12/24 Vdc Uscita IC693MDL741 IC-693MDL741

IC693MDL741∙ GE Fanuc Serie 90-30 Modulo di uscita DC a 16 punti 12/24VDC / 0,5A per punto / Logic negativo / 2×8 gruppi / 1500V Isolamento

La logica negativa ∙ Cosa significa sul campo

Logicità negativa (affondamento) significa che ogni canale di uscita collega il lato negativo/comune del carico al terminale di uscita del modulo.La tensione di alimentazione positiva proviene dall'alimentazione esterna dell'utente direttamente da un lato del carico. Quando l'uscita si attiva, l'IC693MDL741 fornisce un percorso di corrente dal carico attraverso il transistor di uscita al bus negativo che completa il circuito.

Questa disposizione di affondamento è lo standard per molti dispositivi industriali di campo CC nelle convenzioni giapponesi e asiatiche di macchine utensili.e bobine di relè cablate per gli ingressi di affondamento si collegano direttamente alle uscite dell'IC693MDL741 senza inversione di polaritàPer i carichi di sourcing (PNP) è necessario un relè di interposizione o una variante di modulo diversa.

L'alimentatore esterno 12V o 24V DC dell'utente alimenta tutti i dispositivi di campo.

Specificità principali

Due gruppi di otto sistemi di cablaggio e di isolamento

I 16 punti di uscita sono suddivisi in due gruppi uguali di 8.

• Clarezza del cablaggio:I dispositivi di campo in circuiti di tensione diversi possono utilizzare gruppi diversi senza contaminazione incrociata.
• Capacità corrente:Ogni terminale comune supporta 2A al massimo 8 uscite a 0,5A a pieno carico. Il terminale comune deve essere valutato per il carico aggregato di tutti gli 8 punti di quel gruppo in condizioni peggiori.
• Isolamento di gruppo:L'isolamento a 500 V tra i due gruppi consente potenziali di alimentazione esterni diversi per il gruppo 0 e per il gruppo 1, entro il limite di isolamento.questo fornisce una separazione elettrica sicura tra i gruppi.

Scenari di applicazione

Controllo della valvola solenoide su una macchina utensile:Il regolatore della serie 90-30 gestisce 12 valvole elettromagnetiche pneumatiche (NPN, affondamento) su un sistema di fissaggio del pezzo da lavorare.I due gruppi dell'IC693MDL741 forniscono un controllo separato per i circuiti di fissaggio sinistro e destro con un comando comune per gruppo.

Controllo del pannello degli indicatori:Sedici luci di indicazione dello stato su un pannello dell'operatore della macchina collegato ai sedici punti di uscita.Gli indicatori LED dell'IC693MDL741 consentono all'operatore dell'HMI di verificare la continuità del cablaggio della lampada durante la messa in servizio senza uno strumento di prova della lampada separato..

Azionamento a bobina di relè per carichi ad alta corrente:L'IC693MDL741 azionerà 16 bobine di relè (24VDC, affondamento).1 ¢0.3A.

Domande frequenti

D1: Qual è la differenza tra IC693MDL741 (logica negativa) e IC693MDL740 (logica positiva)?

L'IC693MDL740 utilizza la logica positiva (sorgente) le sue uscite forniscono corrente dal bus positivo al carico.L'IC693MDL741 utilizza la logica negativa (sinking) le sue uscite forniscono un percorso di ritorno per la corrente di carico al bus negativo. La scelta dipende interamente dalla convenzione di cablaggio del dispositivo di campo. I dispositivi di campo NPN utilizzano l'affondamento (IC693MDL741); i dispositivi di campo PNP utilizzano il sourcing (IC693MDL740).Verificare le specifiche del dispositivo di campo e gli standard di cablaggio esistenti prima di selezionare.

D2: L'IC693MDL741 può essere installato in qualsiasi slot di una piastra base serie 90-30?

Sì. L'IC693MDL741 si installa in qualsiasi slot I/O di una piastra base serie 90-30 il modulo non è specifico per lo slot. Il programmatore PLC assegna l'indirizzo I/O allo slot nella configurazione del sistema.La posizione dello slot determina la mappatura degli indirizzi I/O, non la funzione del modulo.

D3: Quale alimentazione esterna è necessaria per i circuiti di campo dell'IC693MDL741?

L'utilizzatore deve fornire un alimentatore esterno a 12 V o 24 V di corrente continua per i dispositivi di campo ‡ l'IC693MDL741 non genera energia di campo internamente.La tensione di alimentazione esterna deve rimanere entro il raggio di funzionamento del modulo: da 12 a 24 V di corrente continua, con tolleranza di +20% e ¢15%, il che significa che l'alimentazione può variare da circa 10,2 a 28,8 V e rimanere entro le specifiche.

D4: Quali tipi di carichi può guidare direttamente l'IC693MDL741 a 0,5A per punto?

Le valvole solenoidi (24VDC, corrente di bobina 0,1·0,4A), le lampade indicatrici e i LED (24VDC, fino a 0,5A), le bobine di relè (24VDC, 0,1·0,3A) e le bobine di piccoli contattori sono tutte all'interno del valore di 0,5A.Per carichi induttivi (solenoidi), bobine di relè), aggiungere diodi di soppressione attraverso la bobina back-EMF sulla de-energizzazione può danneggiare il transistor di uscita senza soppressione.5A richiedono relè di interposizione.

D5: I suffissi di revisione (741C, 741E, 741F, 741G) sono funzionalmente equivalenti?

I suffissi letterali (C, E, F, G) identificano le revisioni hardware dell'IC693MDL741.compatibilità dello stesso slot. Le revisioni riflettono gli aggiornamenti interni dei componenti o della produzione mantenendo la compatibilità con il passato.
