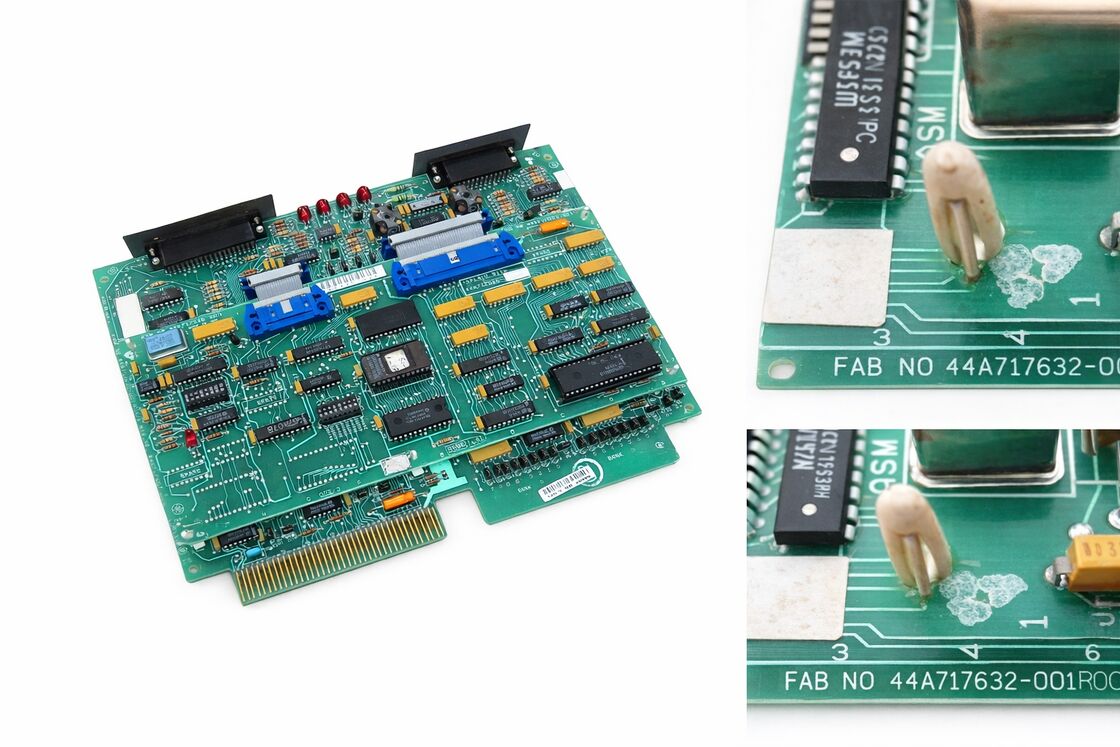

IC600YB801 MODULI di I/O a distanza GE IC6OOYB8O1

GE Fanuc Emerson IC600YB801

Modulo ricevitore I/O remoto per sistemi di controllo della serie 6

Descrizione principale

IlGE Fanuc Emerson IC600YB801è unModulo ricevitore I/O remotoprogettato per laSettima serieIn un sistema PLC basato su rack, questo modulo supporta la comunicazione tra il controller e la struttura I/O remota, aiutando il sistema a gestire lo scambio di segnali al di fuori del rack CPU principale.

Con8 riferimenti di input- e8 riferimenti di uscita, l'IC600YB801 è adatto a ambienti di I/O distribuiti in cui la comunicazione stabile tra rack è essenziale per il funzionamento quotidiano.

Nel lavoro di manutenzione pratica, questo modulo è spesso utilizzato quando i tecnici hanno a che fare con problemi di comunicazione a distanza, trasmissione di segnali instabile,o problemi di continuità in tutta la catena di I/O.

Perché appartiene a un ambiente Legacy Series Six,questo modello rimane utile negli impianti che continuano a utilizzare apparecchiature di lunga durata e hanno bisogno del modulo di sostituzione corretto per preservare l'architettura di controllo originale.

Tabella dei parametri

Applicazioni

IlIC600YB801è ben adatto aSistemi di I/O remoti di serie sei, in particolare quando la comunicazione sul campo o a distanza deve rimanere stabile senza riprogettare l'impianto PLC originale.

Le applicazioni tipiche sono:

• Supporto alle comunicazioni da rack a distanza nei sistemi della serie sei
• Scambio distribuito di segnali di I/O
• Manutenzione e ristrutturazione di PLC legacy
• Sostituzione dei moduli ricevitori remoti di I/O difettosi
• Inventario dei pezzi di ricambio per sistemi di controllo industriali a lunga durata

Nota di servizio

Poiché questo modulo funziona nel percorso di I/O remoto, la diagnosi dei guasti dovrebbe includere più del modulo stesso.

La buona prassi di servizio consiste nel controllare le impostazioni degli indirizzi del rack, la continuità del rack a valle e lo stato dei collegamenti di comunicazione prima di sostituire il modulo ricevitore.

Questo approccio contribuisce a ridurre le inutili modifiche delle tavole e migliora l'efficienza delle riparazioni.

Domande frequenti

Q1: Qual è il compito principale dell'IC600YB801 in un sistema di serie sei?
Il suo ruolo principale è quello di ricevere e gestire i dati I/O remoti all'interno di un'architettura Serie Sei.La documentazione pubblica indica inoltre che esso monitora diverse condizioni di guasto legate alla parità dei dati e alla continuità del rack a valle, quindi funziona come qualcosa di più di una semplice scheda di interfaccia passiva.

D2: Cosa significano in pratica gli 8 riferimenti di input e 8 di output?
Essi definiscono la capacità di riferimento del modulo per la comunicazione all'interno dello schema di I/O remoto.8 riferimenti di uscita sono riservati per uso futuro, mentre il8 riferimenti di inputfornire all'utente informazioni sul modulo in base alla selezione dell'interruttore di indirizzo del rack.

D3: Questo modulo è principalmente per i nuovi sistemi o per il supporto dei sistemi legacy?
La serie sei è una piattaforma PLC GE più antica e oggi questo modulo è più spesso utilizzato per manutenzione, riparazione,o estensione della vita del sistema piuttosto che una nuova progettazione di automazione.

D4: Cosa devono verificare i tecnici prima di sostituire un IC600YB801?
Dovrebbero verificare le impostazioni degli indirizzi del rack, ispezionare la continuità I/O remota e confermare che il difetto si trova effettivamente nel percorso del ricevitore e non altrove nella catena.

Poiché questo modulo è associato al monitoraggio della parità e della continuità, la risoluzione dei problemi dovrebbe includere sia l'integrità dei dati che le condizioni dei rack a valle.

D5: Perché la corrispondenza esatta del numero di parti è importante per questo modulo?
I moduli di I/O remoti sono strettamente legati alla loro famiglia di controllo e al metodo di comunicazione rack.Modulo ricevitore di I/O remoto di serie sei, utilizzando il modello esatto è il modo più sicuro per preservare la compatibilità in un sistema legacy.
