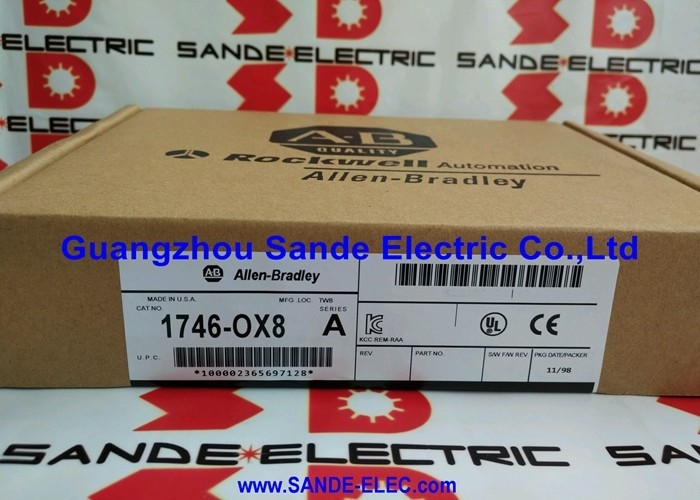

1746-OX8 AB Modulo di produzione 1746-0X8 1746OX8

Modulo di uscita relè isolato Allen-Bradley 1746-OX8 | SLC 500 — 8 punti, 5A, 265VAC / 125VDC

Codice articolo: 1746-OX8

Produttore: Rockwell Automation / Allen-Bradley (USA)

Tipo di prodotto: Modulo di uscita digitale — Uscite relè isolate

Piattaforma: SLC 500

Punti di uscita: 8

Uscite relè isolate per SLC 500

Il 1746-OX8 è il modulo di uscita relè isolato per la famiglia PLC Allen-Bradley SLC 500. Fornisce otto punti di uscita relè individualmente isolati — ciascuno un contatto normalmente aperto con una corrente nominale di 5A continui, adatto per commutare carichi fino a 265V AC o 125V DC.

La designazione "isolato" è il principale elemento distintivo tra il 1746-OX8 e i moduli di uscita relè SLC 500 standard. In un modulo di uscita relè standard, i punti di uscita condividono tipicamente un riferimento comune. Nel 1746-OX8, ogni contatto relè è isolato da tutti gli altri — non c'è un riferimento comune tra i punti. Questo isolamento consente a diversi punti di uscita di commutare carichi a tensioni completamente diverse, fasi diverse o fonti di alimentazione diverse da un singolo modulo. Un'uscita che controlla una valvola da 24V DC può trovarsi accanto a un'uscita che commuta una bobina di contattore da 120V AC sullo stesso modulo senza alcun accoppiamento elettrico tra di loro.

Questa capacità è essenziale nel cablaggio di controllo macchine in cui diversi tipi di carichi — contattori, solenoidi, spie luminose, relè di segnale — operano a tensioni diverse e devono essere controllati da un gruppo I/O PLC compatto.

Valori nominali elettrici in contesto

La classificazione 5A / 265V AC rende il 1746-OX8 direttamente adatto per la commutazione di bobine di contattori di avviamento motore trifase (tipicamente 120V AC o 240V AC), contatti ausiliari di avviamento motore a piena tensione e dispositivi pilota sui sistemi di alimentazione industriali nordamericani o europei standard. La classificazione 125V DC estende la stessa capacità ai circuiti di controllo DC — comuni nelle vecchie apparecchiature di fabbrica, quadri elettrici e sistemi HVAC.

Specifiche chiave

FAQ

D1: Un'uscita relè sul 1746-OX8 non riesce ad energizzare il suo carico anche se il programma SLC mostra il bit di uscita come ON. Cosa si dovrebbe controllare?

Con il bit di uscita confermato ON nel processore, controllare lo stato pilotato del relè misurando la tensione ai terminali di uscita con il carico scollegato. Se appare tensione (il contatto è aperto quando dovrebbe essere chiuso), il circuito della bobina del relè all'interno del modulo si sta energizzando ma il contatto è guasto — comune dopo carichi ad alta corrente di spunto o sovraccarichi. Se non c'è tensione dal driver di uscita, verificare che il modulo sia correttamente inserito e che l'indirizzo dello slot nel programma corrisponda allo slot fisico.

D2: Il 1746-OX8 è discontinuato. Il 1746-OW16 (uscita relè a 16 punti) può essere un sostituto?

Il 1746-OW16 fornisce 16 uscite relè ma utilizza una disposizione a ritorno comune — le uscite condividono un terminale comune anziché essere completamente isolate. Se l'applicazione si basa sull'isolamento per punto del 1746-OX8 per commutare carichi a tensioni diverse dallo stesso modulo, l'OW16 non può sostituirlo direttamente. Confermare i requisiti di isolamento dell'applicazione prima di selezionare un'alternativa.

D3: Diversi relè di uscita sul 1746-OX8 sono saldati chiusi (contatti bloccati). Cosa ha causato questo?

I contatti saldati sono il risultato di un'eccessiva corrente di spunto alla commutazione — tipicamente da carichi motore senza soppressione di sovratensione, o da carichi capacitivi che assorbono una corrente di picco molto elevata all'accensione. La classificazione continua di 5A si applica ai carichi resistivi; i carichi induttivi o motore all'avvio possono assorbire momentaneamente 5-10 volte la loro corrente di funzionamento. Installare soppressori di sovratensione sui carichi induttivi e rivedere il profilo di corrente del carico rispetto alla corrente nominale di chiusura/apertura del modulo.

D4: Il rack SLC 500 con il 1746-OX8 si trova in un ambiente ad alta vibrazione. Ci sono precauzioni?

Il telaio SLC 500 deve essere fissato al pannello con tutta la ferramenta di montaggio serrata secondo le specifiche. Verificare che le linguette di blocco del modulo I/O siano inserite. In ambienti ad alta vibrazione, i contatti del relè possono sviluppare connessioni intermittenti a causa del movimento del connettore — controllare che tutte le connessioni dei terminali del cablaggio sul campo siano serrate correttamente, in particolare sui circuiti di uscita che trasportano corrente di carico.

D5: Dove si reperisce il 1746-OX8 discontinuato?

I rivenditori specializzati di pezzi di ricambio Rockwell Automation / SLC 500 e i fornitori del mercato secondario di PLC industriali dispongono di scorte di ricambio. Confermare specificamente la designazione 1746-OX8 — i moduli di uscita relè adiacenti (OW16, OA8, OA16) hanno configurazioni di contatto diverse. Si consiglia un test funzionale su un rack SLC 500 prima dell'accettazione per le unità ricondizionate.
