Una nuova Fanuc A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

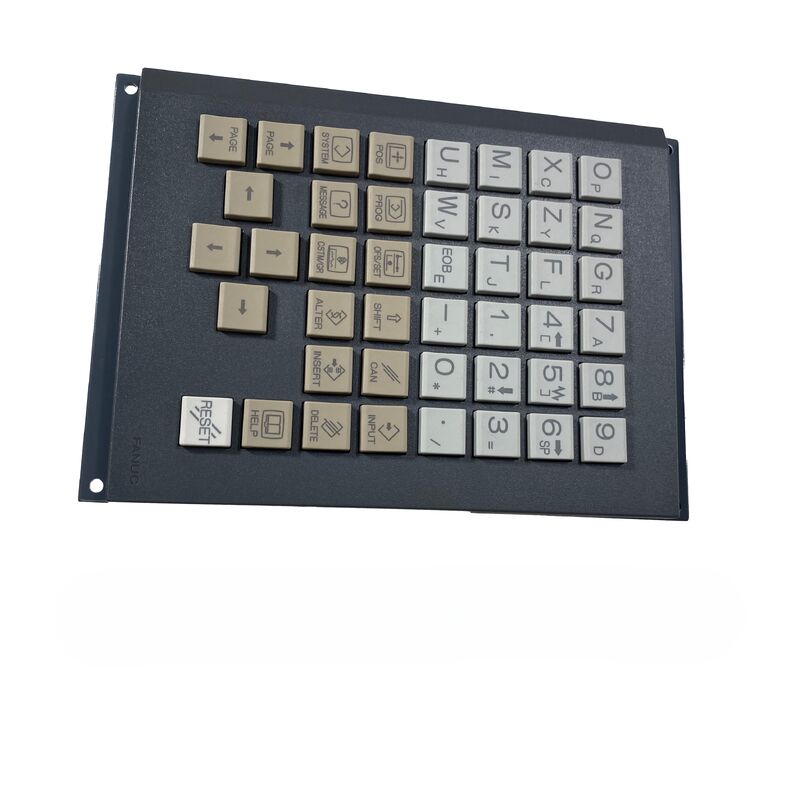

FANUC A02B-0281-C120. Unita' MDI di tipo separato.

Numero della parte:A02B-0281-C120

Produttore:FANUC Corporation (Giappone)

Tipo di prodotto:L'unità MDI  Tipo separato (indipendente)

Serie:A02B-0281

Lo strato di ingresso dell'operatore per i comandi CNC stand-alone FANUC

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes, modificare i parametri, spostare gli assi e gestire le funzioni della macchina.

I comandi CNC della serie i di FANUC si dividono in due configurazioni fisiche: tipo montato su LCD, in cui il display e l'MDI sono combinati in una sola unità, e tipo autonomo,dove il display CNC è un'unità separata e l'MDI una tastiera separata. L'A02B-0281-C120 è l'MDI autonomo installato sul pannello della macchina in un punto adatto all'ergonomia dell'operatore, cablato all'unità di controllo CNC.

La designazione "torno orizzontale" definisce l'orientamento del pianoforte per le macchine utensili a torno.il pannello dell'operatore è in genere rivolto all'operatore orizzontalmente di fronte alla zona di lavoroSi distingue dalle varianti MDI del centro di lavorazione (tipo M) che utilizzano configurazioni di layout diverse.

Specificità principali

Varianti con suffisso

L'A02B-0281-C120 esiste in diverse configurazioni di suffissi che determinano l'esatto set di chiavi:

Il suffisso determina quali tasti sono fisicamente presenti e etichettati sulla tastiera.Confirmare il suffisso dell'MDI installato dalla propria etichetta prima di ordinare un suffisso errato si adatta al CNC meccanicamente ma presenta etichette e funzioni chiave diverse.

Domande frequenti

D1: Qual è la differenza tra un MDI di tipo separato e un MDI montato su LCD?

Su un CNC di tipo serie i montato su LCD, il display e la tastiera MDI sono combinati in un'unità integrata.il display e l'MDI sono separati l'MDI (A02B-0281-C120) si collega all'unità di controllo CNC tramite cavo e si monta indipendentementeLa configurazione originale della macchina determina quale tipo sia corretto; un MDI autonomo non può sostituire un MDI montato su un LCD e viceversa.

D2: L'A02B-0281-C120 è compatibile con centri di lavorazione e torni?

Il -C120 è specificamente configurato per torni CNC (tornitura) in disposizione orizzontale.L'installazione di un MDI di tipo girante su un centro di lavorazione può causare disallineamenti delle funzioni chiave- Verificare il tipo di macchina prima di ordinare.

D3: L'MDI non risponde quando si premono i tasti. Come si diagnostica il difetto?

Controllare la connessione del cavo tra il MDI e l'unità di controllo CNC: un cavo sciolto o danneggiato è la causa più comune di guasto del MDI.Ispezionare il connettore PCB A20B-1008-0510 incluso nell'unità per individuare segni di danniSe il cavo e il connettore sono confermati, la tastiera MDI stessa deve essere sostituita.

D4: L'A02B-0281-C120 include il connettore PCB?

L'unità è fornita con un piccolo connettore PCB (A20B-1008-0510) che gestisce l'interfaccia tra la tastiera MDI e il cavo CNC.Confirmare che il connettore PCB è incluso e non danneggiato quando si ispeziona un'unità usata o in eccesso.

D5: Quali serie CNC sono compatibili con la A02B-0281-C120?

La serie MDI A02B-0281 è progettata per i comandi CNC della serie i di FANUC nella configurazione autonoma Serie 16i, 18i, 21i, 0i e relativi modelli della serie i che utilizzano l'architettura MDI separata.La compatibilità dipende dal modello CNC specifico e dalla configurazione del pannello di controllo- Confirmare la designazione del modello FANUC CNC della macchina prima di ordinare.
