Fanuc A02B-0319-C001 Scheda I/O A02B0319C001 AO2B-O3I9-COOI

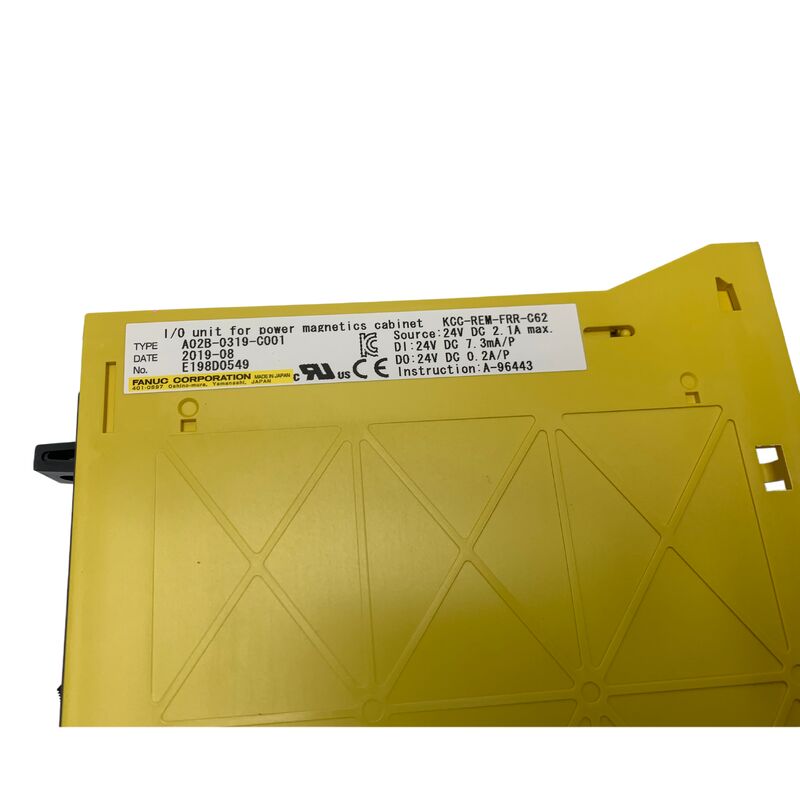

A02B-0319-C001 | Unità I/O FANUC: armadio magnetico di potenza/collegamento I/O/contattori controllati da PMC e interblocchi di sicurezza

Armadio per componenti magnetici di potenza: cosa contiene e perché è necessario l'I/O

La maggior parte delle macchine utensili CNC industriali separano l'elettronica di controllo dai componenti elettrici di potenza. L'armadio di controllo CNC ospita il computer CNC, i servoazionamenti e l'azionamento del mandrino. ILarmadio magnetico di potenzaè il quadro elettrico associato che contiene l'hardware di commutazione ad alta corrente e alta tensione:

• Avviatore motore mandrino principale:Il contattore CA che collega o scollega l'alimentazione di rete al motore del mandrino
• Avviatore della pompa del liquido di raffreddamento:Contattore che controlla il motore della pompa del liquido di raffreddamento
• Avviatore centralina idraulica:Contattore per l'impianto idraulico della macchina
• Contattori di rilascio dei freni dell'asse:Controlla i freni elettromagnetici sugli assi della macchina su cui sono montati i freni
• Relè di sovraccarico:Relè di protezione che rilevano la sovracorrente del motore e fanno scattare il contattore associato
• Interblocchi di sicurezza:Interruttori di protezione porta, scanner di area, relè di arresto di emergenza e relativi contatti di monitoraggio

La logica ladder PMC (Programmable Machine Control) del CNC deve monitorare lo stato di tutti questi dispositivi e deve controllarne gli stati on/off. A02B-0319-C001 è l'unità I/O che rende possibile questa comunicazione: fornisce i terminali fisici di ingresso e uscita all'interno dell'armadio magnetico di potenza e collega tali terminali al CNC tramite il bus di collegamento I/O.

Informazioni chiave sul prodotto

Controllo e monitoraggio PMC tramite questa unità

Il programma ladder PMC del CNC controlla l'armadio magnetico di potenza tramite A02B-0319-C001. Interazioni tipiche del PMC:

Uscite (CNC → armadio):Comando di avvio/arresto mandrino; accensione/spegnimento della pompa del liquido di raffreddamento; accensione/spegnimento del sistema idraulico; comando rilascio freno asse; comando elettromagnete bloccoporta.

Ingressi (armadio → CNC):Feedback contattore mandrino (acceso/spento confermato); stato di intervento del relè di sovraccarico; protezione porta aperta/chiusa; raggiunta la pressione idraulica; livello del liquido refrigerante basso; stato del circuito di arresto di emergenza.

Il ladder PMC legge questi input in ogni ciclo di scansione e risponde secondo la logica programmata della macchina, impedendo l'avvio del mandrino se la porta è aperta, arrestando tutti i movimenti in caso di sovraccarico ed eseguendo la corretta sequenza di spegnimento quando viene attivato l'arresto di emergenza.

Scenari applicativi

Diagnosi dei guasti I/O del magnetismo di potenza:Un centro di lavoro sviluppa un allarme di avvio mandrino intermittente. L'indagine conferma che il segnale di feedback del contattore del mandrino non raggiunge il CNC in modo coerente. La comunicazione del collegamento I/O con A02B-0319-C001 viene testata e l'unità viene identificata come fonte di errore. La sostituzione ripristina una comunicazione I/O affidabile dall'armadio magnetico di potenza.

Installazione elettrica della nuova macchina:Un costruttore di macchine utensili installa A02B-0319-C001 nell'armadio dei componenti magnetici di potenza durante la costruzione della macchina. Tutti i cavi di controllo e feedback dei contattori terminano su questa unità. Un singolo cavo di collegamento I/O si ricollega al CNC, eliminando il cablaggio multifilo che sarebbe altrimenti necessario.

Domande frequenti

D1: Qual è lo standard di comunicazione del collegamento I/O utilizzato da A02B-0319-C001?

Il collegamento I/O FANUC è un protocollo di comunicazione seriale ad alta velocità proprietario FANUC. Utilizza un'architettura master-slave: il CNC è il master e A02B-0319-C001 è un nodo slave. Il master interroga tutti i nodi in un ciclo definito, raccogliendo dati di input e fornendo comandi di output. Il tempo di ciclo del collegamento I/O è sufficientemente veloce per i requisiti di controllo macchina in tempo reale del PMC. Il protocollo funziona su cavo a doppino intrecciato schermato standard o su fibra ottica a seconda della configurazione del sistema.

D2: Quanti punti I/O fornisce A02B-0319-C001?

Il conteggio dei punti I/O è definito dalla variante dell'unità specifica e dalla configurazione del modulo I/O interno. Le unità I/O FANUC per armadi magnetici di potenza forniscono generalmente da 32 a 64 ingressi e uscite digitali in varie combinazioni. Il conteggio esatto dei punti e l'assegnazione degli indirizzi I/O per A02B-0319-C001 sono definiti nel manuale di connessione del CNC FANUC per il tipo di controllo specifico. La mappatura degli indirizzi I/O del PMC deve corrispondere all'intervallo di indirizzi configurato dell'unità I/O fisica.

D3: È possibile aggiungere A02B-0319-C001 a un sistema che attualmente non dispone di I/O per l'armadio magnetico di potenza?

L'aggiunta di A02B-0319-C001 richiede uno slot di collegamento I/O disponibile sul CNC: il collegamento I/O in genere supporta più nodi, ma il numero totale è limitato. Anche il programma PMC del CNC deve essere aggiornato per leggere e scrivere i nuovi indirizzi I/O. L'aggiunta di una nuova unità I/O senza aggiornare il programma PMC fa sì che gli I/O fisici non vengano indirizzati: l'hardware è collegato ma il CNC lo ignora. Consultare il manuale di connessione del collegamento I/O CNC per la capacità del nodo disponibile e la procedura di indirizzamento.

D4: Quali sono le conseguenze del guasto dell'A02B-0319-C001 durante il funzionamento della macchina?

Se la comunicazione del collegamento I/O con A02B-0319-C001 viene persa durante il funzionamento, il CNC genererà un allarme del collegamento I/O. I sistemi di sicurezza sono progettati per essere a prova di guasto: la scala PMC in genere porta tutte le uscite al loro stato sicuro (contattori spenti, freni applicati) quando la comunicazione dell'unità I/O viene persa. La macchina si fermerà. Il riavvio richiede il ripristino della comunicazione I/O, la conferma che non siano presenti altre condizioni di errore e il ripristino del PMC.

D5: La sostituzione di A02B-0319-C001 richiede modifiche al programma PMC?

Non se l'unità sostitutiva è lo stesso modello con lo stesso numero di I/O e la stessa configurazione dell'indirizzo di collegamento I/O. Il programma PMC utilizza gli indirizzi I/O, non il numero di serie dell'unità hardware. Finché l'A02B-0319-C001 sostitutivo è configurato sullo stesso indirizzo di collegamento I/O dell'unità guasta, il programma PMC esistente comunicherà con esso senza modifiche. Confermare l'indirizzo del collegamento I/O dalla configurazione dell'unità guasta prima di montare la sostituzione.
