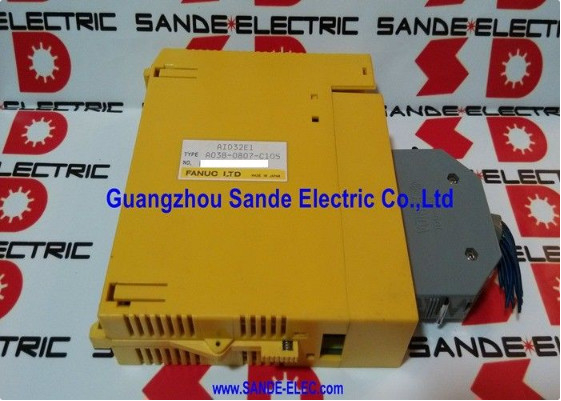

A03B-0819-C106 Fanuc AID32F1 Modulo di input A03B0819C106 AO3B-O8I9-CIO6

FANUC A03B-0819-C106 | AID32F1 Modulo di ingresso digitale CC a 32 punti - 12/24 V CC / Stato LED / Sistema I/O CNC/robotica

Numero di parte:A03B-0819-C106

Produttore:FANUC Corporation (Giappone)

Tipo di prodotto:Modulo di ingresso digitale: 32 punti

32 ingressi digitali per il CNC FANUC e il sistema I/O robot

A03B-0819-C106 è il modulo di ingresso digitale modello AID32F1 per il sistema I/O distribuito A03B-0819 di FANUC: l'architettura I/O modulare utilizzata nei sistemi di lavorazione CNC FANUC e nei controller dei robot FANUC. Ciascun modulo si collega a un'unità backplane (ABU05A o ABU10A) che si collega al CNC o al controller del robot come slave sul bus I/O.

Trentadue punti di ingresso digitali leggono lo stato dei dispositivi di campo (interruttori di finecorsa, sensori di prossimità, pressostati, pulsanti, relè di interblocco e segnali di feedback servo-collegati) e segnalano i loro stati al PMC del CNC o al programma di sistema del controller del robot. La designazione AID32F1 identifica questo modulo come un tipo di ingresso a 32 punti all'interno della famiglia di moduli A03B-0819.

Ciascuno dei 32 punti di ingresso ha un indicatore LED dedicato sulla parte anteriore del modulo. Questi LED si illuminano quando l'ingresso corrispondente è nello stato ON, pilotato da un segnale a 12 V o 24 V CC proveniente dal dispositivo di campo. Questa serie di LED per punto è il primo strumento per la messa in servizio e la diagnosi dei guasti: senza un contatore o un software di monitoraggio PLC, un installatore può verificare che ciascun sensore stia inviando un segnale al modulo leggendo direttamente dalle spie del modulo.

L'accettazione dell'ingresso a doppia tensione 12 V/24 V copre la gamma di sensori CC e uscite di commutazione comuni nelle moderne installazioni di macchine utensili e robot, evitando la necessità di abbinare con precisione le tensioni di alimentazione.

Specifiche chiave

A03B-0819 Architettura del sistema I/O

A03B-0819-C106 è un modulo all'interno di un sistema I/O più ampio. Un nodo completo richiede un backplane (ABU05A o ABU10A), un modulo di alimentazione (A03B-0819-C011 / AIF01A) e la combinazione selezionata di moduli di ingresso e uscita. I tipi di moduli comuni della stessa famiglia includono moduli di uscita digitali, moduli analogici e altre varianti di I/O. Il modulo di ingresso AID32F1 si inserisce in qualsiasi slot disponibile nel backplane insieme ad altri moduli nello stesso nodo.

Domande frequenti

Q1: Qual è la differenza tra A03B-0819-C106 (AID32F1) e A03B-0819-C111 (AID32H1)?

Entrambi sono moduli di ingresso digitale a 32 punti della serie A03B-0819. I suffissi F1 e H1 identificano diverse specifiche del circuito di ingresso, in genere correlate alla corrente di ingresso, al tempo di filtro o alle caratteristiche di condizionamento del segnale. Confermare quale variante è installata nella macchina dall'etichetta del modulo prima di ordinare una sostituzione. Entrambi i tipi si adattano agli stessi slot del backplane.

D2: È possibile sostituire il modulo A03B-0819-C106 con l'alimentazione applicata al backplane?

I moduli I/O A03B-0819 di FANUC sono sostituibili a caldo nei sistemi in cui il backplane e il modulo di alimentazione supportano questa funzione. Verificare dalla documentazione dell'unità I/O FANUC per il controller specifico se è supportata la sostituzione a caldo. Se non confermato, spegnere il backplane prima di inserire o rimuovere qualsiasi modulo I/O.

D3: Tutti i 32 ingressi sul modulo si leggono OFF ma i dispositivi di campo sono confermati attivi. Dov'è la colpa?

Controllare l'alimentazione in ingresso (comune 12 V o 24 V CC) al modulo: se il terminale comune ha perso alimentazione, tutti i 32 ingressi vengono letti OFF simultaneamente indipendentemente dallo stato del dispositivo di campo. Verificare la tensione sul terminale di ingresso dell'alimentazione del modulo. Se l'alimentazione viene confermata, controllare il cablaggio tra ciascun dispositivo di campo e i terminali di ingresso del modulo. Una condizione di spegnimento totale simultaneo è più probabile che si tratti di un problema di alimentazione o di cablaggio che di un guasto del modulo.

D4: Il LED di un ingresso è ACCESO ma il CNC PMC non registra l'ingresso. Cosa dovrebbe essere controllato?

Se il LED è illuminato, il circuito di ingresso del modulo riceve correttamente il segnale da 12/24 V CC. L'errore probabilmente riguarda l'assegnazione dell'indirizzo I/O: il PMC potrebbe leggere un indirizzo I/O diverso rispetto alla posizione del modulo. Controllare la configurazione della mappa I/O nel CNC o nel controller del robot per verificare che la posizione dello slot del modulo corrisponda all'indirizzo PMC previsto. Verificare inoltre che il backplane venga riconosciuto dal controller sul bus I/O.

D5: Da dove proviene A03B-0819-C106?

Attraverso il mercato post-vendita dei moduli I/O FANUC: rivenditori di parti di robot e CNC FANUC, fornitori in eccedenza testati e servizi di riparazione. Il sistema A03B-0819 viene utilizzato in un gran numero di installazioni di robot e CNC FANUC, mantenendo una buona disponibilità sul mercato post-vendita. Confermare A03B-0819-C106 (AID32F1) specificatamente dall'etichetta del modulo installato prima di ordinare.
