A81L-0001-0155 Reattore servomotore Fanuc AC A81L00010155 A8IL-OOOI-OI55

Fanuc A81L-0001-0155

Numero della parte:A81L-0001-0155

Serie:A81L-0001

Tipo:Reattore di linea a corrente alternata a 3 fasi

Origine:Giappone

Condizione:Nuovo / eccedente / usato disponibile

Visualizzazione

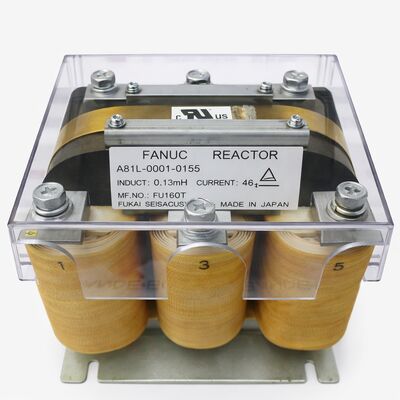

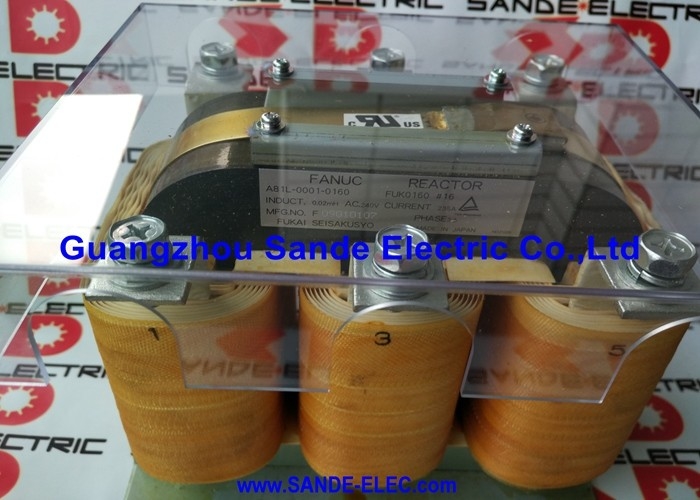

IlFanuc A81L-0001-0155è un reattore a linea a corrente alternata a 3 fasi a 46 A con induttanza di 0,13 mH e 240 V a corrente alternata,utilizzato all'interno dei sistemi di servo e spindle drive Fanuc come componente di qualità della potenza passiva tra l'alimentazione elettrica in entrata e l'alimentazione di ingresso del cabinet di trasmissione.

E' fisicamente piccolo per la sua attuale classificazione, tirato fuori servizio, un'unità di questo tipo pesa circa 9 libbre e fa il suo lavoro silenziosamente, senza parti mobili, senza connessioni elettriche proprie,e nessuna configurazione richiesta.

Ciò che fa è semplice ma conseguente. I tre induttori uno per fase in serie con l'alimentazione AC creano un'impedenza controllata che limita la corrente di entrata all'accensione dell'azionamento,attenua i transitori di tensione prima che raggiungano lo stadio di raddrizzatore dell'unitàNessuna di queste funzioni produce un effetto drammatico, immediatamente visibile.

Il loro valore si accumula attraverso mesi e anni di cicli di alimentazione, disturbi di tensione e ore di funzionamento, prolungando la vita utile dei diodi raddrizzatori, dei condensatori di bus CC,Infine, la Commissione ritiene che il sistema di distribuzione dei combustibili fossili non sia in grado di fornire le infrastrutture necessarie..

confermato installato su centri di lavorazione verticali FANUC Fortune VMC-55 e simili piattaforme di controllo FANUC 0i-MC,il reattore A81L-0001-0155 è il reattore specificato correttamente per i sistemi di propulsione da esso protetti.

La serie A81L-0001 copre una gamma di valori di corrente e di induttanza in diverse configurazioni di azionamento Fanuc. Il suffisso 0155 identifica questa specifica unità 46A / 0,13mH / 240V.

Specificità principali

46A, 0,13mH

Il valore di corrente nominale e di induttanza definiscono insieme le funzioni del reattore e il sistema di propulsione a cui appartiene.Il valore 46A è la capacità di corrente continua , prelevati dalla rete elettrica sotto normale carico di esercizio.

In un sistema di azionamento Fanuc a più assi, la corrente aggregata comprende tutti gli assi in funzionamento simultaneo in condizioni di carico tipico di lavorazione, non solo l'asse individuale più pesante.

L'induttanza di 0,13 mH si trova tra il reattore A81L-0001-0155 e gli altri reattori della stessa serie A81L.

L'induttanza più elevata fornisce un attenuazione armonica più forte e un limitatore di inrush più efficace, ma introduce anche una maggiore caduta di tensione nel reattore a piena corrente nominale.

Il valore di 0,13 mH rappresenta l'induttanza che Fanuc Engineering ha determinato appropriata per il sistema di propulsione per il quale è stato specificato questo reattore:protezione sufficiente a prolungare significativamente la durata di vita dei componenti di propulsione, senza una caduta di tensione sufficiente a far scendere la tensione del bus DC al di sotto della soglia di funzionamento dell'unità in caso di domanda di picco.

La tensione nominale di 240 V conferma che questo reattore è progettato per la tensione di alimentazione trifase 200 ‰ 240 VAC utilizzata con i sistemi di azionamento di classe Fanuc 200 V a livello globale.

Non è indicato per i sistemi trifasici da 400 V o 480 V che richiedono reattori di classe più alta della stessa famiglia A81L.

Cosa protegge il reattore e perché rimuoverlo crea rischi

Every Fanuc servo and spindle amplifier contains a rectifier bridge — typically a set of diode modules — that converts the incoming AC mains to the DC bus voltage the drive's inverter stage uses to drive the motorQuesti diodi raddrizzatori sono direttamente nel percorso di due categorie di tensione elettrica che il reattore di linea limita:

Corrente di accelerazione.Quando i condensatori del bus DC dell'unità sono scaricati al momento dell'applicazione di energia, attirano un grande picco di corrente dall'alimentazione.

Con il reattore in circuito, l'induttore resiste al rapido aumento di corrente e consente ai condensatori di caricare più gradualmente.

Senza il reattore, ogni ciclo di potenza fornisce l'intera pressione illimitata ai diodi raddrizzatori, un evento di stress che, ripetuto attraverso migliaia di cicli di potenza durante la vita di servizio della macchina,contribuisce al degrado graduale del raddrizzatore.

Transitori di tensione dall'ambiente della rete.Gli alimentatori industriali trasportano transienti di tensione veloci da commutazione del contattore, avviamento del motore nelle vicinanze e eventi di commutazione di utilità.Questi transienti appaiono all' ingresso dell' azionamento come picchi di tensione in rapida crescita.

L'induttanza del reattore limita la velocità di aumento della tensione, dando al circuito di protezione dell'ingresso dell'unità il tempo di rispondere.

Senza questa limitazione, i transitori raggiungono il raddrizzatore e i condensatori del bus CC alla loro piena velocità.

L'esecuzione di un sistema di azionamento Fanuc senza il suo reattore di linea specificato è operativamente possibile, ma elimina entrambi i meccanismi di protezione.

Su una macchina di produzione che dovrebbe funzionare per anni, questa scelta scambia un piccolo costo del componente corrente contro un guasto del modulo di azionamento più costoso che arriva senza preavviso.

Posizionamento e installazione

L'A81L-0001-0155 si installa in serie con tutte e tre le fasi dell'alimentazione elettrica a corrente alternata,con una tensione di 20 V o più, ma non superiore a 50 V,.

I tre conduttori della rete passano attraverso i tre avvolgimenti induttori del reattore prima di raggiungere l'ingresso dell'azionamento.e nessun requisito di alimentazione per il reattore stesso.

Le connessioni terminali del reattore trasportano corrente continua a pieno regime sotto carico. Terminal connection torque should be verified to the reactor's terminal specification at installation — loose connections at the rated current level generate localised heating at the terminal that the reactor's winding design does not account for and that will not be visible until the connection begins to degrade.

Nota di provenienza

L'A81L-0001-0155 è disponibile attraverso il mercato Fanuc MRO e surplus in condizioni nuove, surplus e usate.ispezionare le connessioni terminali in caso di scolorimento o danni da calore, verificare che tutti e tre gli avvolgimenti siano intatti (un semplice controllo della resistenza conferma la continuità) e confermare il valore di induttanza con un contatore LCR se la storia di servizio dell'unità è sconosciuta.

Il reattore non ha un meccanismo di usura intrinseco ̇ un'unità in buone condizioni fisiche con avvolgimenti intatti avrà prestazioni identiche a una nuova unità.

Conferma il suffisso corretto prima di ordinare.

La serie A81L-0001 copre più valori di corrente e di induttanza in diverse configurazioni di sistemi di azionamento.Specificità 13mH specificamente .

Domande frequenti

Q1: Quali configurazioni di macchine Fanuc CNC utilizzano l'A81L-0001-0155?

Questo reattore è stato confermato installato in centri di lavorazione verticali controllati da Fanuc, tra cui il Fortune VMC-55 con controllo Fanuc 0i-MC. the A81L-0001-0155 is the correctly specified reactor for Fanuc CNC drive configurations where the aggregate AC input current is in the 46A class — typically mid-range multi-axis servo systems with a combined servo and spindle drive power requirement that falls within this reactor's 46A continuous rating.

D2: Il sistema di propulsione può funzionare senza il reattore di linea montato?

I propulsori funzioneranno a breve termine senza il reattore, ma ciò rimuove la limitazione dell'ingresso e l'attenuazione transitoria che fornisce.Ogni ciclo di potenza fornisce una corrente di inrush illimitata ai diodi raddrizzatoriI transitori di tensione della rete raggiungono l'ingresso dell'azionamento a piena velocità.

Nel corso del tempo, queste sollecitazioni accelerano il degrado del raddrizzatore e l'invecchiamento del condensatore del bus CC.La conseguenza pratica appare come un guasto prematuro dell'azionamento, in genere senza preavviso, piuttosto che un problema operativo immediato.La sostituzione di un modulo di amplificazione del propulsore supera sostanzialmente il costo di manutenzione del reattore.

D3: L'A81L-0001-0155 è intercambiabile con l'A81L-0001-0156 o l'A81L-0001-0157?

Il 0156 è indicato a 62A / 0,14mH e il 0157 a 110A / 0,07mH.Ogni suffisso corrisponde a una configurazione specifica del sistema di propulsione con requisiti di corrente aggregata e di induttanza diversi..

L'utilizzo di un reattore di dimensioni ridotte (corrente nominale inferiore) comporta rischi di sovraccarico sostenuto attraverso le avvolgimenti.Corrispondere sempre il suffisso numero della parte esattamente alla specifica del sistema di propulsione.

D4: Come verificare un A81L-0001-0155 usato prima dell'installazione?

Ispezionare le connessioni dei terminali per verificare il decolorazione da calore o l'abbattimento dell'hardware.Misurare la resistenza su ciascuno dei tre avvolgimenti per confermare la continuità e l'equilibrio di fase.

Verificare l'assenza di continuità tra gli avvolgimenti o tra qualsiasi avvolgimento e il corpo del reattore (che indicherebbe un guasto dell'isolamento).Induttanza di 13 mH con un contatore LCRUn'unità che supererà questi controlli avrà prestazioni identiche a una nuova unità.

D5: Che cosa succede se invece viene utilizzato un reattore di categoria più elevata della stessa serie, ad esempio il 0157 a 110A?

Il 0157 a corrente più alta fornirebbe una capacità di corrente adeguata, ma la sua induttanza (0,07mH) è inferiore a quella dello 0155 (0,13mH).Questo riduce l'attenuazione armonica e il limite di inrush rispetto al reattore specificato correttamente.

L'azionamento funzionerà e non si verificherà alcun guasto immediato, ma l'efficacia della protezione è ridotta rispetto alla specifica corretta.corrispondere il suffisso del reattore specificato da Fanuc al sistema di propulsione è la corretta pratica ingegneristica.
