Numero della parte:A81L-0001-0156
Serie:A81L-0001
Tipo:Reattore di linea a corrente alternata a 3 fasi
Condizione:Nuovo / eccedente / usato disponibile

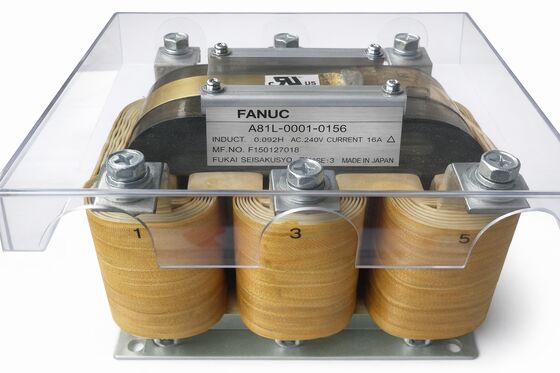

IlFanuc A81L-0001-0156è un reattore a linea a corrente alternata a 3 fasi con una tensione nominale di 62 A, una induttanza di 0,14 mH e una tensione nominale di 264 V, progettato per l'utilizzo all'interno di sistemi di servo e spindle drive Fanuc CNC.Si installa tra l'alimentazione elettrica in entrata e i terminali di ingresso CA del sistema di propulsione, che agisce come impedenza controllata in serie con tutte e tre le fasi contemporaneamente.Questo posizionamento proprio nel punto in cui l'energia grezza della rete incontra l'elettronica di azionamento sensibile è dove il reattore si guadagna il suo posto nell'armadio.
Rispetto all'A81L-0001-0157 (110A / 0,07mH) a corrente più alta, l'A81L-0001-0156 ha una corrente inferiore con un valore di induttanza più elevato.
Questa combinazione racconta la storia della sua applicazione: è destinata a configurazioni di azionamento Fanuc più piccole in cui la corrente di ingresso totale è moderata,e dove l'induttanza aggiuntiva fornisce un attenuazione armonica e un limitamento dell'incursione più completi rispetto alle alternative a bassa induttanza.
Su macchine con un singolo modulo servoamplificatore, un azionamento a fusione compatto o una configurazione a asse limitato, la specifica 62A / 0,14mH è l'adeguamento giusto non un fallback,ma una corrispondenza deliberata ai requisiti elettrici del sistema di propulsione.
| Parametro | Valore |
|---|---|
| Numero della parte | A81L-0001-0156 |
| Tipo | Reattore di linea a corrente alternata a 3 fasi |
| Corrente nominale | 62 A |
| Induttanza | 0.14 mH |
| Tensione nominale | 264 V AC |
| Fase | 3 fasi |
| Serie | A81L-0001 |
| Applicazione | Fanuc CNC Servo / Spindle Drive Systems |
La relazione tra induttanza e corrente nominale nei reattori a linea non è arbitraria.il che significa una limitazione più efficace sia della corrente di ingresso al momento dell'accensione che della corrente armonica durante il funzionamento.
Ma una maggiore induttanza crea anche una maggiore caduta di tensione a piena corrente nominale, che è il motivo per cui è più grande,i reattori a corrente più elevata utilizzano valori di induttanza più bassi per mantenere la perdita di tensione entro limiti accettabili per il sistema di propulsione che alimentano.
A 0,14mH e 62A, l'A81L-0001-0156 si trova verso l'estremità ad alta induttanza della famiglia di reattori Fanuc A81L in questa classe di corrente.
Il risultato è una relativamente forte soppressione armonica e una limitazione delle correnti per la capacità di azionamento che copre, utile in impianti in cui la qualità dell'alimentazione è variabile,quando altre apparecchiature sensibili condividono lo stesso circuito di alimentazione, o quando la storia elettrica della macchina include errori di ingresso dell'azionamento inspiegabili che un reattore più efficace avrebbe potuto prevenire.
La tensione nominale di 264 V conferma che questo reattore è stato progettato per le tensioni internazionali della rete industriale, in particolare la gamma 200-240 VAC utilizzata in Europa, Asia,e le configurazioni a singolo armadio da 208V/240V comuni negli impianti industriali nordamericaniNon è indicato per sistemi trifasici a 480 V.
Every Fanuc servo amplifier and spindle amplifier contains a rectifier stage — typically a diode bridge — that converts the incoming AC supply to the DC bus voltage the inverter uses to drive the motorQuesto stadio del raddrizzatore è esposto direttamente a qualsiasi cosa la rete di alimentazione presenti: correnti d'ingresso, transienti di tensione, disturbi armonici da parte di altre apparecchiature sulla stessa alimentazione,e lo stress termico cumulativo da cicli di potenza ripetuti.
L'A81L-0001-0156 affronta tutti questi problemi contemporaneamente.14mH inductance resists the sudden current demand from the drive's uncharged DC bus capacitors — the inrush that would otherwise spike to a multiple of the operating current and stress the rectifier diodes with each power cycle.
Nel corso della vita di una macchina di produzione che si accende una o due volte per turno, questa ripetuta riduzione delle correnti fa una differenza misurabile per la longevità del raddrizzatore.
Durante il funzionamento, l'inverter che commuta in servo e spindle drive crea correnti armoniche a multipli della frequenza di alimentazione primariamente le 5e e 7e armoniche su un sistema trifase.
Questi fluiscono di nuovo attraverso la connessione della rete elettrica e possono influenzare le attrezzature vicine, causare disturbi nei dispositivi di protezione dell'alimentazione,o contribuiscono a problemi termici inspiegabili nei trasformatori di distribuzioneL'induttanza del reattore attenua queste armoniche alla fonte, mantenendole entro livelli accettabili nel circuito di alimentazione.
I transitori di tensione spike veloci da commutazione di contattori vicini, avvio del motore o eventi di commutazione di utilità sono rallentati dall'induttanza del reattore prima di raggiungere i condensatori di ingresso dell'azionamento.
I condensatori vedono ancora l'energia transitoria, ma la vedono ad un tasso di aumento controllato piuttosto che come un passo istantaneo,che riduce lo stress sull'isolamento del condensatore e prolunga la sua vita utile.
L'A81L-0001-0156 si installa in serie con i tre conduttori di fase della rete, in genere all'ingresso CA alla sezione servo della macchina.la rete elettrica entra attraverso un interruttore o un blocco di fusibili, passa attraverso il reattore e poi si collega al modulo di alimentazione (PSM) o direttamente al bus AC principale del sistema di propulsione.
Il reattore non dispone di collegamenti di controllo, è un componente puramente passivo con tre terminali di potenza di ingresso e tre di uscita.
Alla corrente nominale di 62 A, il conduttore di sezione trasversale che alimenta e esce dal reattore deve avere le dimensioni appropriate. Undersized wiring connecting a line reactor creates localised heating at the terminations that is independent of the reactor itself and will not be visible until the insulation or terminal hardware shows distress.
Confirmare che la dimensione del conduttore corrisponda alla classificazione 62A, non solo alla corrente di ingresso nominale dell'unità a valle, che può essere inferiore in condizioni di carico leggero.
La posizione di montaggio è importante per la gestione termica: gli avvolgimenti di rame e il nucleo di ferro del reattore dissipano una parte dell'energia che fluisce attraverso di essi sotto forma di calore.
In una cabina ben ventilata, questo viene assorbito senza difficoltà a temperature ambientali moderate.L'aumento della temperatura del reattore aumenta il carico termico complessivo del cabinet e deve essere preso in considerazione nelle specifiche di raffreddamento del cabinet..
L'A81L-0001-0156 è disponibile sul mercato Fanuc MRO e surplus.o hardware sciolto e verificare che tutte e tre le terminazioni di avvolgimento siano intatte e correttamente torsionate.
Un semplice controllo della resistenza su ogni avvolgimento e tra avvolgimenti e terra conferma l'integrità dell'isolamento di base.
L'induttanza del reattore può essere verificata con un contatore LCR se il valore deve essere confermato prima dell'installazione, anche se questo è raramente necessario su un'unità senza storia di danni visibili.
Quando si ordina una sostituzione, confermare specificamente il suffisso 0156.
La serie A81L-0001 copre più reactor denominati con induttanza e valori di corrente differenti altri suffissi della stessa serie non sono equivalenti, anche se appaiono fisicamente simili.Il 62A / 0.14mH / 264V specifica è unica per il 0156.
D1: Qual è la differenza tra l'A81L-0001-0156 e l'A81L-0001-0157?
L'0157 è valutato a 110A con induttanza di 0,14mH ̇ corrente superiore, induttanza inferiore ̇ adatto a sistemi di azionamento Fanuc più grandi con maggiore corrente di ingresso aggregata.14mH , la capacità di corrente inferiore è abbinata a configurazioni di azionamento più piccole.
L'utilizzo del 0157 su un sistema progettato per il 0156 fornisce una capacità di corrente adeguata ma la stessa induttanza, quindi le prestazioni armoniche e di inrush sono invariate.
Utilizzando il 0156 dove è specificato il 0157 si rischia una sovra corrente sostenuta attraverso le avvolgimenti del reattore.
D2: L'A81L-0001-0156 è compatibile con alimentatori trifasici a 480 V?
No. La tensione nominale AC di 264 V conferma che questo reattore è progettato per una rete trifase 200 ‰ 240 VAC, che copre la tensione di alimentazione standard utilizzata con i sistemi di servo e spindle Fanuc di classe 200 V.I sistemi di azionamento della classe Fanuc 400 V richiedono reattori con tensione nominale di tale classe.
L'installazione di un reattore a 264 V su un alimentatore a 480 V è un rischio di isolamento e un rischio per la sicurezza. La classe di tensione del reattore deve corrispondere a quella della rete.
D3: Come si confronta l'induttanza di 0,14 mH con i tipici reattori a linea, e più induttanza è sempre meglio?
0.14mH è al limite medio-alto per un reattore trifase 62A. Una maggiore induttanza fornisce una migliore attenuazione armonica e una maggiore limitazione dell'ingresso,ma introduce anche una maggiore caduta di tensione attraverso il reattore a piena corrente nominale, che riduce la tensione disponibile per il bus CC dell'unità sotto carico.
Fanuc specifica i valori di induttanza che bilanciano l'efficacia della protezione contro la caduta di tensione accettabile per ogni configurazione del sistema di azionamento.L'utilizzo di un valore di induttanza significativamente superiore a quello specificato rischia condizioni di sottovoltaggio all'ingresso dell'unità durante il picco di domanda di corrente.
D4: Il sistema di propulsione Fanuc può funzionare senza il reattore di linea?
I propulsori funzioneranno senza il reattore, ma la protezione di ingresso che fornisce è assente.Correnti armoniche fluiscono sulla rete elettrica ad ampiezza maggioreI transitori di tensione raggiungono l'ingresso dell'azionamento senza attenuazione.
L'effetto pratico si accumula lentamente: l'invecchiamento del condensatore accelera, la tensione del raddrizzatore aumenta e l'unità diventa più vulnerabile ai guasti correlati all'input.Su una macchina che dovrebbe funzionare per anni in produzione, la rimozione di questa protezione per ridurre il costo o la complessità del gabinetto è un compromesso scadente.
D5: Il reattore richiede manutenzione?
I requisiti di manutenzione di routine sono minimi: il reattore non ha parti mobili e non richiede lubrificazione, regolazione o taratura. Periodic inspection of terminal connections for tightness and signs of overheating is worthwhile — loose or corroded terminals at the rated current level generate local heat that the reactor's winding specification does not account for.
Un controllo della resistenza all'avvolgimento durante la manutenzione del gabinetto conferma l'integrità dell'isolamento.la durata di vita del reattore è determinata dalla qualità dell'ambiente di installazione piuttosto che da qualsiasi meccanismo di usura intrinseco.
