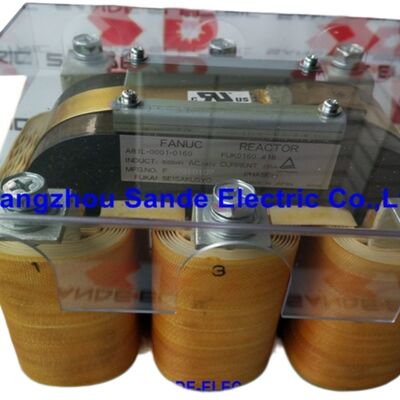

FANUC A81L-0001-0159 Reattore servomotore a corrente alternata

Reattore di linea. 155A. 0,032 mH.

Il componente che protegge tutto a valle

Il servo e il sistema di azionamento del mandrino di una macchina utensile CNC rappresentano un investimento di capitale significativo e dipendono da una potenza CA pulita e stabile per funzionare correttamente.Il FANUC A81L-0001-0159 è il reattore di linea per uso pesante che si trova tra l'alimentazione dell'impianto e i moduli amplificatori FANUC, facendo il lavoro poco affascinante ma essenziale di condizionare la potenza in entrata prima che raggiunga l'elettronica.

A 155 ampere di capacità continua in tre fasi, questa è la specifica del reattore per le configurazioni di azionamento FANUC ad alta potenza.032 mH, calibrata alle caratteristiche elettriche dei moduli di alimentazione della serie FANUC Alpha che supporta, e funzionante a una tensione nominale di 264 VLa documentazione del servoamplificatore della serie Alpha di FANUC classifica il reattore CA come componente di base richiesto, nella stessa categoria del modulo di alimentazione, dei fusibili e del contattore magnetico.Questo non e' un aggiornamento opzionale.E' una parte fondamentale di un armadietto FANUC configurato correttamente.

Specifiche elettriche

Che cosa fa realmente un reattore a corrente alternata e perché 155A è importante

Un reattore CA è un induttore installato in serie con l'alimentazione principale del sistema di azionamento.che produce in pratica tre distinti effetti protettivi.

Suppressione dell'incursione corrente su accensione.Quando una grande cabina di trasmissione viene alimentata per la prima volta, i condensatori all'interno dei moduli di alimentazione attirano un'ondata di corrente di carica che può essere molte volte superiore al valore dello stato stazionario.questo picco di inrush viene trasmesso direttamente al circuito di alimentazione in entrata e di nuovo nell'impianto di alimentazioneL'induttanza del reattore limita la velocità con cui la corrente può salire, convertendo un picco di corrente distruttivo in una rampa controllata.

Riduzione armonica.I circuiti rettificatori all'interno dei moduli di alimentazione FANUC PSM attirano corrente in impulsi non sinusoidali piuttosto che onde sinusoidali lisce.Questi impulsi generano correnti armoniche a multipli della frequenza di alimentazioneSe non vengono filtrati, questi armonici ricorrono all'alimentazione della struttura, interferendo con altre apparecchiature sensibili che condividono la stessa distribuzione elettrica..L'impedenza del reattore attenua queste correnti armoniche prima che raggiungano l'alimentazione.

Intaglio di tensione e ammortizzatore.Gli eventi di commutazione rapida all'interno dei moduli di amplificazione, in particolare quando la frenata rigenerativa restituisce energia al bus CC, possono produrre brusche transizioni di tensione sulle linee di alimentazione CA.Il reattore liscia questi transitori., proteggendo sia l'elettronica dell'amplificatore che altre apparecchiature collegate.

La classificazione 155A del reattore A81L-0001-0159 lo colloca nell'ultimo livello della famiglia di reattori A81L-0001,adatti a grandi sistemi FANUC a più assi che utilizzano simultaneamente motori a mandrino e servomotori ad alta capacità.

Contexto del sistema: dove questo reattore vive nel cabinetto motore

L'architettura della serie Alpha di FANUC è costruita attorno a un sistema modulare:un modulo di alimentazione (PSM) per armadio fornisce la tensione del bus CC per tutti i moduli di amplificazione servo (SVM) e i moduli di amplificazione a mandrino (SPM) collegatiIl reattore a corrente alternata è montato tra l'entrata di potenza dell'impianto e i terminali di ingresso di corrente alternata del PSM.

Il percorso di cablaggio dice: interruttore di alimentazione → reattore CA → contattore magnetico → ingresso PSM (L1, L2, L3). Il reattore non è opzionale in questa catena.La documentazione della serie di amplificatori FANUC afferma esplicitamente che un contattore magnetico, reattore CA e interruttori sono sempre necessari nella configurazione del sistema.L'omissione del reattore o la sostituzione di un reattore di linea generico non conforme ai requisiti elettrici del PSM rischiano di causare disturbi armonici., un guasto prematuro del condensatore all'interno del PSM e potenziali danni ad altre apparecchiature che condividono l'alimentazione elettrica.

L'A81L-0001-0159 non deve essere sostituito con un filtro di linea CA, che è un dispositivo separato con una funzione elettrica diversa.La documentazione FANUC mette in guardia specificamente contro l'uso di uno al posto dell'altro.

Sistemi compatibili e gamma di capacità

La classificazione 155A dell'A81L-0001-0159 corrisponde alle configurazioni del servo e del sistema a mandrino FANUC all'estremità superiore della gamma di potenza della serie Alpha.I sistemi che richiedono tipicamente questo reattore includono centri di lavorazione multiasse, centri di tornitura di grande capacità e macchine a cinque assi in cui le richieste di potenza combinate del servo e del mandrino superano ciò che le varianti del reattore a corrente inferiore possono supportare.

All'interno della famiglia di prodotti A81L-0001, FANUC offre reattori a varie potenze di corrente per diverse dimensioni di sistema.La scelta della variante corretta basata sulla domanda totale di corrente continua del PSM non solo sulla domanda di picco è essenziale per il corretto funzionamento e la conformità ai requisiti di installazione di FANUC.

Nota sull'installazione e sulla manipolazione

La documentazione di sicurezza della FANUC indica i reattori CA come componenti pesanti ¥ la manipolazione richiede un'adeguata cura quando vengono montati nel cabinet di alimentazione per evitare danni alle apparecchiature e lesioni personali.Il reattore è installato verticalmente nell'armadio nella maggior parte delle configurazioni standard di azionamento FANUC, vicino ai terminali di ingresso PSM per ridurre al minimo la lunghezza del cablaggio non filtrato tra l'uscita del reattore e l'ingresso dell'amplificatore.

Un terminale allentato su un reattore ad alta corrente genera riscaldamento resistivo al punto di connessione.che possono causare danni termici localizzati all'isolamento del cablaggio e all'hardware del terminale nel tempo lo stesso rischio che si applica a qualsiasi connessione ad alta corrente in un armadio di trasmissione industriale.

Domande frequenti

D1: È necessario il reattore A81L-0001-0159 o può essere omesso per semplificare l'installazione?

FANUC classifica il reattore CA come un componente di base, non una opzione, nel sistema di servoamplificatori della serie Alpha.Il funzionamento del PSM senza un reattore correttamente specificato comporta un rischio di distorsione armonica dell'alimentazione dell'impianto, elevata corrente d'ingresso durante l'accensione e potenziali danni ai condensatori dell'amplificatore da transienti di tensione non filtrati.

D2: È possibile sostituire il reattore A81L-0001-0159 con un reattore a linea trifase standard?

In linea di principio, un reattore di terze parti con la corretta induttanza (0,032 mH), corrente nominale (155A) e tensione nominale può soddisfare la funzione elettrica.FANUC specifica i propri numeri di parti del reattore per ogni configurazione di sistema, e l'A81L-0001-0159 è dimensionato ed elettricamente caratterizzato per il PSM specifico che supporta.L'utilizzo di un valore di induttanza non corrispondente può influenzare le caratteristiche di attenuazione armonica e potenzialmente alterare il comportamento dell'incursione in modi che sottolineano i componenti di ingresso del PSM.

D3: Qual è la differenza tra un reattore CA e un filtro di linea CA nei sistemi FANUC?

Un reattore a corrente alternata (come l'A81L-0001-0159) è un induttore che limita principalmente la velocità di cambio di corrente per ridurre le armoniche e l'incursione.Un filtro di linea CA è una rete combinata di induttori-condensatori progettata principalmente per attenuare le emissioni condotte ad alta frequenzaLa documentazione FANUC mette in guardia specificamente che nessuno dei due può sostituire l'altro e che non è consentito utilizzarne uno al posto dell'altro.

D4: Come faccio a sapere se il reattore ha fallito o se è degradato?

Un reattore raramente fallisce in modo catastrofico, ma il degrado si manifesta in alcuni modi: aumento della temperatura di funzionamento del corpo del reattore a causa di un'elevata resistenza di avvolgimento a causa di guasti parziali;ronzio o vibrazione insoliti al di là del ronzio elettromagnetico normale; o allarmi PSM ricorrenti relativi a sovratensione o sovracorrente in fase di alimentazione che non erano presenti quando il sistema era nuovo.La decolorazione termica dell'isolamento di avvolgimento è un indicatore visivo di eventi di sovra-temperatura passatiSe il sistema presenta errori PSM inspiegabili durante l'accensione, il test o la sostituzione del reattore dovrebbero far parte del processo diagnostico.

D5: L'A81L-0001-0159 è ancora disponibile come nuovo o solo come stock rinnovato?

Sia le unità nuove che quelle rinnovate circolano nel mercato dei prodotti di ricambio FANUC.La serie di reattori A81L-0001 rimane attiva sul campo perché un gran numero di sistemi di azionamento FANUC della serie Alpha sono ancora in servizio a livello globaleI fornitori certificati di parti in eccesso e i distributori di parti CNC specializzati in FANUC hanno in genere scorte di queste parti.I reattori ristrutturati devono essere ispezionati per verificare la condizione di avvolgimento e l'integrità del terminale prima dell'installazione, in quanto lo stress termico durante la vita utile dell'unità è il meccanismo di degradazione primario.
