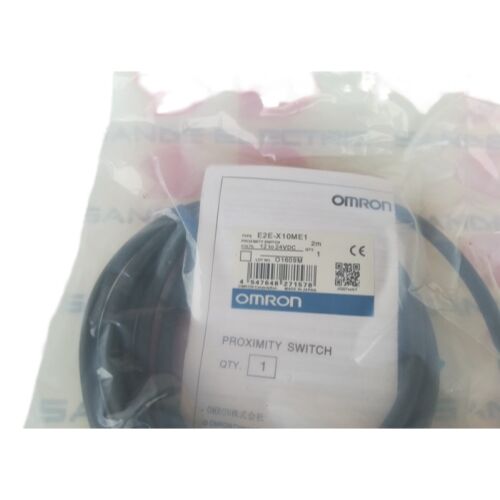

E2E-X10ME1 NUOVO COMMUTATORE DI PROXIMITÀ OMRON E2EX10ME1 E2E-X10ME1 E2E-X10ME1

Omron E2E-X10ME1 | Sensore di prossimità induttivo — M18 non schermato, 10mm NPN NA, 12–24VDC, 200mA, 200Hz, IP67, −40°C a +85°C, Cavo resistente all'olio da 2m

Panoramica

L' Omron E2E-X10ME1 è un sensore di prossimità induttivo non schermato M18 con una distanza di rilevamento di 10mm, uscita NPN normalmente aperta a 3 fili e una capacità di commutazione di 200mA — la corrente di uscita più elevata nella gamma standard a 3 fili E2E.

Il suffisso ME identifica la variante a capacità estesa di Omron: mentre il modello standard M18 non schermato E2E (E2E-X14MD1) è classificato per una capacità di commutazione di 100mA, la variante ME1 la raddoppia a 200mA, estendendo la capacità di pilotaggio diretto del carico a dispositivi a corrente più elevata.

L'intervallo di temperatura operativa da −40°C a +85°C è la specifica che distingue maggiormente l'E2E-X10ME1 dalle varianti standard E2E.

Dove la maggior parte dei sensori di prossimità E2E sono classificati da −25°C a +70°C, il limite di temperatura esteso del modello ME1 è adatto per installazioni esterne in climi freddi, magazzini non riscaldati, ambienti di refrigerazione e macchine utensili a latitudini settentrionali dove le temperature di avvio mattutino scendono ben al di sotto di −25°C. Il limite superiore di +85°C consente l'installazione vicino a fonti di calore — attrezzature di fusione e forgiatura, linee di trattamento termico e macchine senza raffreddamento dell'involucro — dove le temperature ambiente superano regolarmente i 70°C.

Essendo non schermato, l'E2E-X10ME1 estende il suo campo elettromagnetico in tutte le direzioni dalla faccia di rilevamento, raggiungendo la distanza di rilevamento di 10mm da un corpo M18 che un sensore internamente schermato della stessa dimensione non può eguagliare.

Ciò comporta il requisito di installazione di montare il sensore sporgente dalla sua staffa piuttosto che a filo con il metallo circostante — un requisito che è semplice da soddisfare con hardware di montaggio standard per sensori M18 ed è costantemente utile per la complessità di montaggio aggiuntiva in cambio di una distanza di rilevamento di 10mm dal corpo compatto M18.

Specifiche Chiave

Capacità di Commutazione 200mA — Pilotaggio Diretto di Solenoidi e Relè

La capacità di commutazione di 200mA dell'E2E-X10ME1 è la specifica che lo rende utilizzabile per il pilotaggio diretto del carico in circuiti in cui un sensore standard da 100mA richiederebbe un relè intermedio o un driver a transistor.

I comuni carichi industriali a 24V DC nell'intervallo di 200mA includono piccole valvole a solenoide (tipicamente 50–150mA a 24V), bobine di relè (10–80mA), spie luminose e torri luminose (20–50mA) e ingressi contatore/display.

Con 200mA disponibili, il sensore si collega direttamente al carico senza hardware aggiuntivo, semplificando il circuito ed eliminando il costo e il punto di guasto di un dispositivo di commutazione intermedio.

La classificazione di 200mA non significa che il sensore possa pilotare carichi motore o bobine induttive pesanti indefinitamente. Per i carichi induttivi — solenoidi e bobine di relè — la corrente di spunto all'accensione è superiore alla corrente di regime e il picco induttivo allo spegnimento crea un picco di tensione.

La protezione contro le sovratensioni di Omron nell'E2E-X10ME1 gestisce i normali transitori di commutazione induttiva, ma per carichi con elevata induttanza, un diodo di ricircolo attraverso il carico è una buona pratica per limitare il picco di spegnimento.

−40°C a +85°C — Temperatura Estesa per Ambienti Esigenti

Omron classifica l'E2E-X10ME1 su un intervallo di 125°C da −40°C a +85°C, che è più ampio dell'intervallo di 95°C dello standard E2E. Questa classificazione estesa è importante in due direzioni.

All'estremità fredda, −40°C è la soglia per l'avvio affidabile dell'elettronica negli inverni canadesi all'aperto, nelle installazioni industriali artiche e nei magazzini frigoriferi — se un sensore è specificato a −25°C e l'ambiente scende a −35°C in una notte invernale, il sensore standard potrebbe non funzionare all'avvio mattutino.

All'estremità calda, +85°C copre le condizioni ambientali in stretta prossimità a forni di trattamento termico, presse di forgiatura, macchine di fusione e forni industriali dove è necessaria la rilevazione della posizione della macchina.

Per le prestazioni della distanza di rilevamento in particolare, Omron specifica che la variazione di temperatura sposta il punto di commutazione di ±10% nell'intervallo −25°C a +70°C riferito a 23°C. Ciò significa che alle temperature estreme in cui opera l'E2E-X10ME1, la variazione della distanza di rilevamento è un fattore nella progettazione del gap di installazione — la distanza di impostazione di 8mm (80% dei 10mm nominali) fornisce un margine adeguato per la variazione termica.

FAQ

D1: Come si collega l'uscita NPN dell'E2E-X10ME1 a un PLC standard?

Connessione NPN a tre fili: filo marrone all'alimentazione +12–24V DC, filo blu al comune dell'alimentazione (0V), filo di uscita nero al terminale di ingresso digitale NPN del PLC.

Quando un bersaglio ferroso entra nel campo di rilevamento di 10mm, il transistor di uscita NPN conduce — il filo nero porta il terminale di ingresso del PLC verso 0V e il PLC registra un ingresso logico 1 (per schede di ingresso NPN configurate per logica di sinking). Quando non è presente alcun bersaglio, l'uscita è aperta — l'ingresso legge logica 0.

D2: Qual è il requisito della zona priva di metallo per l'E2E-X10ME1 M18 non schermato?

Omron specifica la zona metallica libera richiesta per i sensori M18 non schermati nella guida all'installazione E2E — la faccia di rilevamento deve sporgere dalla staffa di montaggio senza materiale metallico nella zona di proiezione del campo laterale della faccia di rilevamento.

Il foro della staffa deve corrispondere alla filettatura M18 e la superficie metallica circostante deve essere arretrata dietro la punta del sensore di almeno il diametro del corpo (18mm) su ciascun lato. Il mancato mantenimento di questa zona riduce la distanza di rilevamento effettiva poiché il metallo circostante assorbe il campo laterale non schermato.

D3: L'intervallo di tensione operativa è 10–40V, ma la tensione di alimentazione è 12–24V — qual è la differenza?

La tensione di alimentazione (12–24V) è l'intervallo nominale consigliato per prestazioni stabili e specificate.

L'intervallo di tensione operativa (10–40V) è l'intervallo assoluto entro il quale il sensore opera senza danni, coprendo cali di tensione di alimentazione (sotto i 12V) ed escursioni sopra i 24V (come alimentazioni non caricate o transienti).

Operare continuamente sopra i 24V o sotto i 12V è al di fuori della specifica di prestazione di Omron per l'accuratezza di commutazione ma entro il limite di sopravvivenza. Progettare sempre nell'intervallo nominale 12–24V per prestazioni affidabili e caratterizzate.

D4: L'E2E-X10ME1 può rilevare bersagli in alluminio alla piena distanza di 10mm?

L'alluminio ha un fattore di correzione di circa 0.3–0.4× per sensori M18 non schermati, producendo una distanza di rilevamento effettiva di circa 3–4mm per un bersaglio di dimensioni standard (30 × 30mm).

Per l'E2E-X10ME1 con bersagli in alluminio, il gap di installazione dovrebbe essere entro 3mm — ben all'interno della distanza di impostazione di 8mm — per garantire un rilevamento affidabile. Per i bersagli in alluminio, verificare sempre la distanza di commutazione effettiva con la lega e la geometria specifiche nelle condizioni di installazione prima di fissare la posizione del sensore.

D5: Il consumo di corrente è di 13mA e la capacità di commutazione è di 200mA — la capacità di corrente di alimentazione può coprire entrambi?

Sì, questi sono valori di corrente separati. I 13mA sono il consumo di corrente interno del sensore dall'alimentazione (sempre presente quando alimentato).

I 200mA sono la corrente massima che può fluire attraverso il transistor di uscita quando l'uscita è attiva (bersaglio rilevato).

L'alimentazione deve fornire 13mA per il sensore più fino a 200mA per la corrente di carico — fino a 213mA totali per sensore dall'alimentazione DC 24V. In pratica, la maggior parte dei carichi assorbe ben meno di 200mA e la domanda totale di corrente di alimentazione è più vicina a 50–100mA per sensore a seconda del carico collegato.
