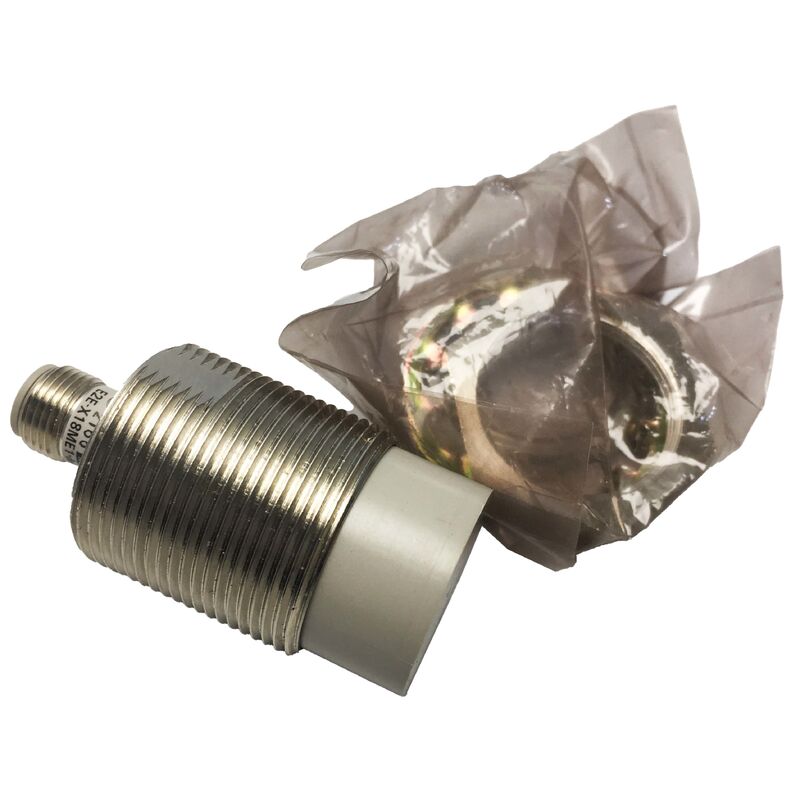

Sensore di prossimità induttivo OMRON E2E-X18ME1-M1
Panoramica del prodotto
Omron E2E-X18ME1-M1 | Sensore di prossimità induttivo — M30 non schermato, distanza di rilevamento 18 mm, NPN NO, connettore M12, 3 fili DC, IP67, serie E2E
Codice articolo: E2E-X18ME1-M1
Codice articolo alternativo: E2EX18ME1M1
Produttore: Omron Corporation (Giappone)
Categoria prodotto: Sensore di prossimità induttivo
Serie: Serie Omron E2E
Codice UNSPSC: 41110000
Specifiche principali
| Parametro |
Valore |
| Dimensioni corpo |
M30 (corpo cilindrico filettato da 30 mm) |
| Tipo di rilevamento |
Induttivo (elettromagnetico) |
| Tipo di montaggio |
Non schermato (non incassabile) |
| Distanza di rilevamento |
18 mm |
| Oggetto di rilevamento standard |
Piastra di ferro 30 × 30 × 1 mm |
| Configurazione uscita |
3 fili DC, NPN, Normalmente Aperto (NO) |
| Connessione |
Connettore metallico M12 a 4 pin |
| Tensione di alimentazione |
10-30 VDC (12-24 VDC nominali) |
| Corrente di carico |
5-300 mA |
| Frequenza di risposta |
100 Hz max. |
| Grado di protezione |
IP67 |
| Temperatura operativa |
−40 a +85 °C |
| Materiale alloggiamento |
Ottone nichelato |
| Materiale superficie di rilevamento |
Polimero termoplastico PBT |
| Distanza differenziale |
10% max. della distanza di rilevamento |
| Resistenza di isolamento |
50 MΩ min. (a 500 VDC) |
| Rigidità dielettrica |
4.000 VAC, 50/60 Hz per 1 min. |
| Resistenza alle vibrazioni |
10-55 Hz, ampiezza 1,5 mm, 2 ore ciascuna in X/Y/Z |
Descrizione del prodotto
L' Omron E2E-X18ME1-M1 è un sensore di prossimità induttivo non schermato con corpo M30, con un raggio di rilevamento di 18 mm e uscita NPN Normalmente Aperta — la configurazione standard più grande della serie E2E di Omron, adatta per rilevare bersagli in metallo ferroso a distanze che sensori più piccoli non possono raggiungere.
La variante con connettore pre-cablato M12 (suffisso -M1) rende l'installazione e la sostituzione semplici: il sensore si installa in qualsiasi foro filettato M30×1,5 o foro per staffa da 30 mm, il connettore si accoppia con un cavo standard M12 a 4 pin e l'uscita NPN si collega direttamente agli ingressi compatibili NPN della maggior parte dei PLC e controller industriali senza circuiti aggiuntivi.
La serie E2E privilegia l'affidabilità sul campo in ambienti con temperature estreme, contaminazione e vibrazioni — condizioni in cui un sensore può funzionare continuamente per anni pur essendo esposto a fluidi da taglio, spruzzi di refrigerante, trucioli metallici e vibrazioni meccaniche.
Principio di rilevamento
L'E2E-X18ME1-M1 genera un campo elettromagnetico oscillante ad alta frequenza da una bobina integrata dietro la sua faccia di rilevamento. Quando un bersaglio in metallo ferroso entra in questo campo, vengono indotte correnti parassite sulla superficie del bersaglio — queste correnti attingono energia dal campo oscillante, smorzando l'ampiezza dell'oscillatore.
Il circuito elettronico del sensore rileva questo smorzamento e commuta il transistor di uscita NPN da SPENTO ad ACCESO quando lo smorzamento supera la soglia di commutazione. Questo meccanismo di rilevamento è senza contatto e privo di usura meccanica — il sensore non ha parti mobili nella sua funzione di rilevamento.
Considerazioni sul materiale e sulla distanza del bersaglio
La specifica di 18 mm è misurata con l'oggetto di rilevamento standard Omron: una piastra di ferro piatta da 30×30×1 mm. Le distanze di rilevamento nel mondo reale dipendono da:
- Dimensioni del bersaglio: Bersagli più piccoli producono meno smorzamento delle correnti parassite e attivano la soglia a una distanza minore
- Materiale del bersaglio: Metalli non ferrosi (alluminio, rame, ottone) generano correnti parassite con efficienza diversa e verranno rilevati a distanze minori
- Spessore del bersaglio: Lamina o foglio metallico molto sottile riflette meno energia rispetto allo standard di ferro da 1 mm
Cablaggio e uscita
Il connettore M12 a 4 pin segue la normale assegnazione dei pin Omron: Pin 1 (alimentazione +V), Pin 3 (massa 0V), Pin 4 (segnale di uscita NPN). Il Pin 2 non viene utilizzato su questo modello NO a 3 fili.
L'uscita NPN assorbe corrente verso la massa (0V) quando viene rilevato un bersaglio — una configurazione normalmente aperta in cui l'uscita è SPENTA (alta impedenza) in assenza di bersaglio e ACCESA (assorbendo corrente attraverso il carico) quando il bersaglio è all'interno del raggio di rilevamento.
Domande frequenti
D1: Il sensore è non schermato — quale gioco è richiesto rispetto all'hardware di montaggio?
I sensori di prossimità non schermati richiedono un gioco minimo tra il corpo del sensore e qualsiasi struttura di montaggio in metallo ferroso circostante. Per un sensore non schermato M30, il gioco laterale minimo rispetto al metallo circostante è tipicamente pari al doppio del diametro del corpo (60 mm per lato). Se è richiesto il montaggio a filo con metallo, la variante schermata (E2E-X10ME1-M1, con distanza di rilevamento di 10 mm) è la scelta corretta.
D2: L'E2E-X18ME1-M1 può rilevare alluminio o altri metalli non ferrosi?
Sì, ma a distanze di rilevamento inferiori. Per l'alluminio, la distanza di rilevamento effettiva è tipicamente del 40-60% del valore per il ferro (circa 7-11 mm). Per rame e ottone, è ancora più breve (25-40%). La distanza operativa dovrebbe essere impostata in modo conservativo rispetto al raggio effettivo ridotto.
D3: Il sensore è classificato IP67. Può essere utilizzato in un ambiente di lavaggio con pulizia ad alta pressione?
IP67 copre l'immersione fino a 1 metro per 30 minuti, il che supera le condizioni di schizzi, nebbia e risciacquo a bassa pressione. Tuttavia, IP67 non copre getti d'acqua ad alta pressione sostenuti — ciò richiederebbe una classificazione IP69K. Per i tipici ambienti di inondazione e spruzzi di refrigerante delle macchine utensili, IP67 è adeguato.
D4: C'è una banda di isteresi del 10% — cosa significa questo per l'installazione?
L'isteresi significa che il punto di accensione e il punto di spegnimento si trovano a distanze leggermente diverse — il bersaglio deve allontanarsi di circa il 10% della distanza di rilevamento (circa 1,8 mm) oltre il punto di accensione prima che l'uscita si spenga. Ciò impedisce il chatter e garantisce un segnale di uscita pulito e stabile.
D5: Il cavo di uscita può essere esteso e, in tal caso, di quanto?
L'E2E-X18ME1-M1 utilizza un connettore M12; i cavi di estensione sono articoli industriali standard. In canaline metalliche, il cavo di uscita può teoricamente essere esteso fino a 100 metri senza degrado delle prestazioni. Per la maggior parte delle installazioni in officina con estensioni fino a 20-30 metri, non sono necessarie precauzioni speciali.
