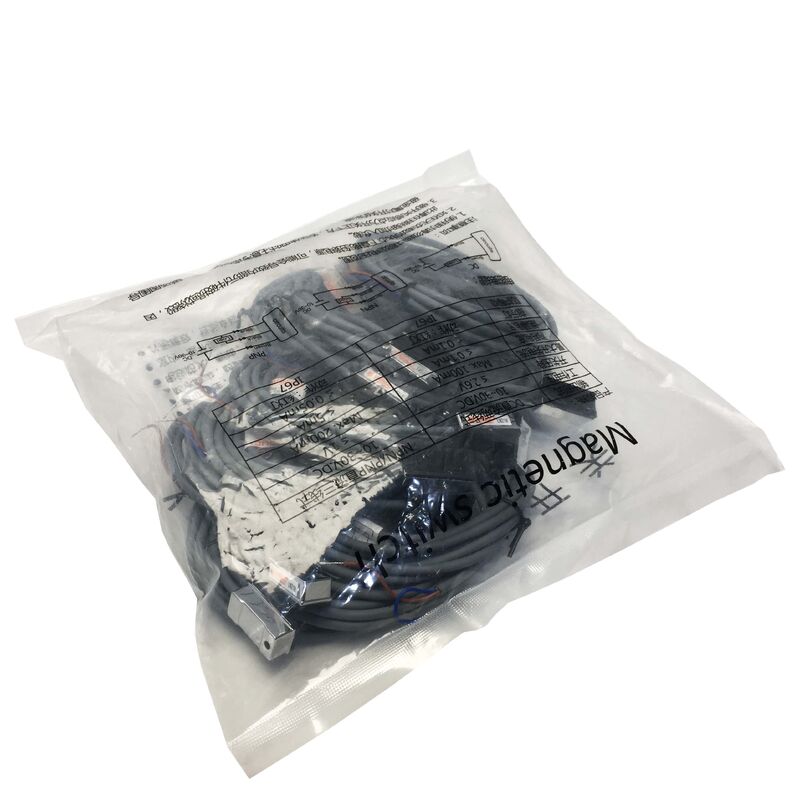

Interruttore magnetico LN-21R-02 LN21R02 nuovo sigillato
UNIQUC LN-21R-02 | Sensore reed magnetico cilindrico
2 fili / 5-240V AC/DC / IP67
Rilevamento posizione sul corpo del cilindro
L'LN-21R-02 è un sensore reed magnetico progettato per rilevare la posizione di un pistone di un cilindro pneumatico tramite il magnete permanente integrato nel pistone. Quando il pistone raggiunge la posizione del sensore montato lungo il corpo del cilindro, il campo magnetico chiude il contatto reed e il LED del sensore si illumina per segnalare che il pistone si trova in quella posizione.
Il reed switch opera sul principio di un involucro di vetro sigillato contenente due contatti ferromagnetici. Il campo del magnete del pistone fa sì che i contatti si attraggano e si chiudano quando il pistone è nel raggio d'azione. Quando il pistone si allontana, il campo si indebolisce e i contatti si riaprono a molla. Questo meccanismo non richiede alimentazione esterna per l'elemento di rilevamento: il reed switch stesso è un contatto passivo che si apre e si chiude semplicemente. Il cablaggio a 2 fili si collega in serie al circuito di carico, mantenendo l'installazione semplice.
Il range operativo 5-240V AC/DC è il principale vantaggio pratico del tipo reed switch rispetto alle varianti con uscita a transistor (NPN/PNP). Un singolo LN-21R-02 funziona direttamente nei circuiti di ingresso PLC a 24V DC, nei vecchi circuiti di controllo a 110V AC o nei sistemi a 240V AC senza convertitori di segnale o relè di interfaccia. Questo range copre gli standard di tensione di controllo presenti in un'ampia gamma di generazioni di macchine industriali.
Serie LN-21 — Varianti di tipo
All'interno della famiglia di sensori LN-21, il suffisso del tipo identifica la tecnologia di rilevamento e il tipo di uscita:
| Modello |
Tipo di sensore |
Cablaggio |
| LN-21R |
Reed switch |
2 fili |
| LN-21N |
Transistor NPN |
3 fili |
| LN-21P |
Transistor PNP |
3 fili |
Il reed switch di tipo R opera sull'intero range di tensione AC/DC. I tipi a transistor NPN e PNP sono limitati a 5-30V DC ma offrono una frequenza di commutazione più elevata e nessun usura dei contatti. Per la maggior parte delle applicazioni di rilevamento di posizione di fine corsa a ciclo singolo, il tipo reed switch è adeguato. Per applicazioni ad alto ciclo o dove la frequenza di commutazione supera i 200 Hz, sono preferite le varianti a transistor NPN o PNP.
Specifiche chiave
| Parametro |
Valore |
| Codice articolo |
LN-21R-02 |
| Tipo di sensore |
Reed switch (2 fili) |
| Tensione operativa |
5-240V AC/DC |
| Corrente di commutazione max. |
100 mA |
| Caduta di tensione |
3,5V max |
| Indicatore |
LED (rosso) |
| Frequenza max. |
200 Hz |
| Protezione |
IP67 |
| Temperatura |
−10°C a +70°C |
| Cavo |
Ø4,0 mm, 2 conduttori PVC |
FAQ
D1: L'ingresso PLC mostra il sensore del cilindro sempre acceso, anche quando il cilindro è completamente retratto. Cosa bisogna controllare?
Confermare che il sensore sia montato nella posizione corretta lungo il corpo del cilindro — se montato troppo lontano dalla posizione retratta del pistone, il magnete del pistone potrebbe essere ancora nel raggio di rilevamento del sensore a fine corsa. Controllare anche che un forte campo magnetico esterno da cablaggi o apparecchiature adiacenti non stia tenendo chiusi i contatti reed. Se entrambi i controlli sono chiari, il contatto reed si è saldato e il sensore deve essere sostituito.
D2: L'LN-21R-02 a 2 fili mostra una caduta di tensione di 3,5V. Questo influisce sulla lettura dell'ingresso PLC?
La caduta massima di 3,5V si applica quando il contatto reed è chiuso e la corrente scorre attraverso il sensore. Per un ingresso PLC a 24V DC, il terminale di uscita eroga circa 20-21V quando è attivo — ben al di sopra della tensione minima di ON per qualsiasi scheda di ingresso PLC industriale standard. La caduta di tensione è rilevante solo quando la tensione di alimentazione è al limite inferiore del range operativo (5V DC); a 24V DC non ha effetti pratici.
D3: L'LN-21R-02 può essere utilizzato su cilindri idraulici oltre che pneumatici?
Sì, a condizione che il pistone del cilindro idraulico includa un magnete permanente. L'LN-21R-02 rileva il campo magnetico del magnete del pistone indipendentemente dal mezzo fluido. I cilindri idraulici progettati per l'uso con sensori magnetici hanno magneti ad anello integrati nel pistone. Verificare la documentazione del cilindro per confermare la compatibilità con sensori magnetici prima del montaggio.
D4: Qual è la frequenza di commutazione massima dell'LN-21R-02 e quando diventa una limitazione?
Il tipo reed switch LN-21R-02 ha una frequenza di commutazione massima di 200 Hz. A 200 Hz, ogni evento di rilevamento occupa 5 millisecondi — sufficiente per la stragrande maggioranza delle applicazioni di rilevamento della posizione dei cilindri pneumatici dove i tempi ciclo sono nell'intervallo di 0,5-5 secondi. Per cilindri molto veloci che ciclicamente più di 200 volte al secondo, sono appropriate le varianti con uscita a transistor NPN o PNP LN-21N o LN-21P con frequenza massima di 1000 Hz.
D5: Il LED del sensore si illumina ma l'ingresso PLC collegato non risponde. Qual è la causa probabile?
Il LED si illumina dalla corrente interna del sensore — la sua indicazione riflette lo stato del contatto reed. Se il LED è acceso ma l'ingresso PLC è spento, controllare la polarità del cablaggio del circuito e confermare che il requisito di corrente di carico minimo sia soddisfatto. I sensori reed switch in configurazione a 2 fili richiedono un flusso di corrente minimo attraverso il carico (l'ingresso PLC) per funzionare correttamente. Se l'impedenza dell'ingresso PLC è troppo alta (corrente di ingresso inferiore alla corrente di commutazione minima del sensore), il contatto reed potrebbe chiudersi senza corrente sufficiente per essere registrato dall'ingresso PLC. Verificare la corrente di ingresso rispetto alle specifiche del sensore.
