ATP-216HAVD | Pompa dell'olio con rotore a T - Doppio paraolio / Alta temperatura 180°C / Materiale di tenuta FKM / Valvola di sicurezza incorporata

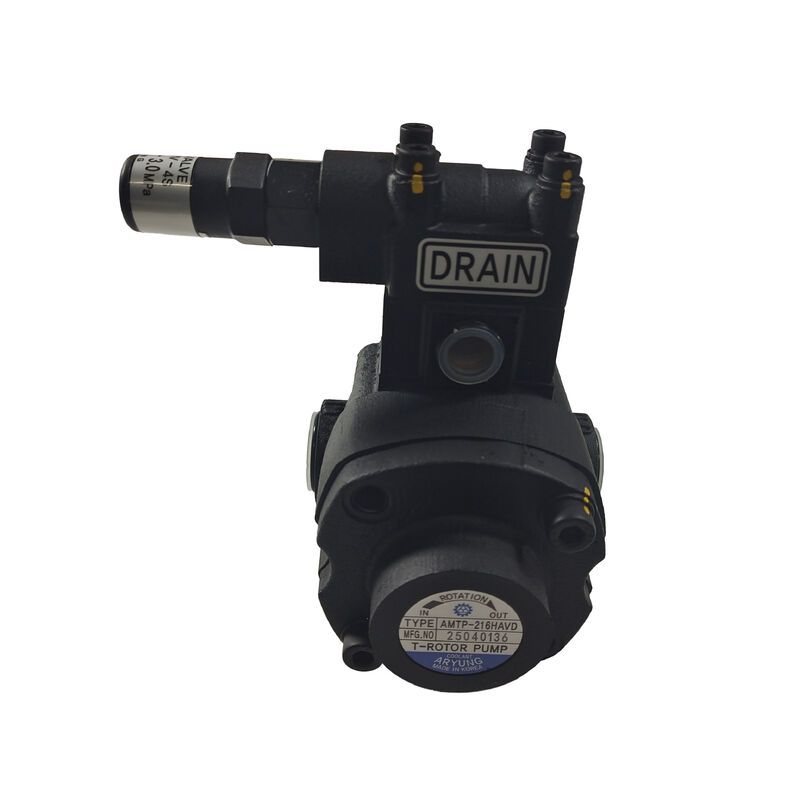

ATP-216HAVD — Pompa con rotore a T costruita per resistere alle alte temperature

L'ATP-216HAVD è un'unità solo pompa della serie T-Rotor ATP-HA, progettata per il funzionamento continuo in applicazioni di movimentazione di fluidi a temperatura elevata su macchine utensili CNC e sistemi di fluidi industriali: circolazione del refrigerante, trasferimento di olio, trasferimento di carburante, circuiti di lubrificazione della macchina e sistemi di alimentazione idraulica in cui le temperature sostenute del fluido si avvicinano o superano i limiti dei materiali di tenuta della pompa standard. La caratteristica distintiva della serie HA è la configurazione a doppio paraolio che utilizza materiale FKM (fluoroelastomero), classificato per resistere a temperature di esercizio continue inferiori a 180°C, ben al di sopra della capacità delle guarnizioni in nitrile standard o di altri elastomeri per uso generale.

Il codice dimensione "216" identifica la cilindrata specifica e le dimensioni di montaggio di questo modello all'interno della più ampia gamma ATP-HA (che comprende codici dimensioni da 204 a 220) - e il suffisso "VD" identifica la variante dotata di valvola di sicurezza con questa specifica configurazione di valvola e guarnizione, distinta dalla variante con suffisso "VB" altrimenti simile offerta con lo stesso codice dimensione.

Le pompe T-Rotor utilizzano il principio dell'ingranaggio trocoide: una coppia di ingranaggi interni/esterni in cui il rotore interno ha un dente in meno rispetto al rotore esterno, creando camere del fluido in espansione e contrazione mentre i rotori girano in modo eccentrico. Questo design produce uno scarico regolare e a basse pulsazioni con un'usura ridotta dei denti degli ingranaggi rispetto alle tradizionali pompe a ingranaggi esterni, poiché il profilo dei denti trocoidi mantiene un contatto rotolante anziché scorrevole tra le superfici degli ingranaggi.

Informazioni chiave sul prodotto

Doppio paraolio: la soluzione ingegneristica per le alte temperature

Un singolo paraolio in un'applicazione con pompa ad alta temperatura deve affrontare un difficile compromesso: le sezioni di tenuta più sottili rispondono più rapidamente ai cicli termici ma forniscono una minore ridondanza di tenuta; le sezioni più spesse sigillano in modo più affidabile ma generano più calore di attrito interno. L'ATP-216HAVD risolve questo problema con una disposizione a doppia tenuta:

Funzione di tenuta primaria:La prima tenuta costituisce la barriera principale contro le perdite di fluido lungo l'albero della pompa, operando ininterrottamente contro la pressione del fluido pompato e la superficie rotante dell'albero.

Ridondanza della tenuta secondaria:La seconda tenuta fornisce una barriera di riserva: se la tenuta primaria subisce un'usura accelerata a causa del funzionamento prolungato ad alta temperatura, la tenuta secondaria mantiene il contenimento, estendendo l'intervallo di manutenzione effettivo prima che un guasto completo della tenuta consenta una perdita di fluido.

Selezione del materiale FKM:L'FKM (comunemente noto con il nome commerciale Viton tra i composti fluoroelastomerici) è selezionato specificamente per la sua stabilità chimica e termica alle alte temperature: i composti FKM mantengono proprietà di tenuta elastomeriche a temperature sostenute che causerebbero l'indurimento, la rottura e il cedimento delle guarnizioni NBR (nitrile) standard.

Applicazioni

Trasferimento di olio e carburante:Sistemi di trasferimento dell'olio industriale, movimentazione del carburante in macchine utensili e applicazioni motori e trasferimento di fluidi sfusi dove la temperatura elevata del fluido sorgente richiede capacità di tenuta ad alta temperatura.

Lubrificazione di macchine e utensili:Sistemi di lubrificazione centralizzata su macchine utensili, apparecchiature CNC e macchinari di produzione in cui l'olio lubrificante circola a temperature operative elevate vicino ai componenti che generano calore della macchina.

Sistemi di potenza idraulica:Centraline idrauliche in cui il fluido di lavoro funziona a temperature elevate e prolungate a causa di cicli di servizio continui, ambienti di installazione a temperatura ambiente elevata o vicinanza ad apparecchiature che generano calore.

Movimentazione dei fluidi di processo ad alta temperatura:Processi industriali che fanno circolare oli riscaldati o fluidi a trasferimento termico in cui i materiali di tenuta delle pompe standard si degraderebbero prematuramente.

Domande frequenti

D1: Quale limite di temperatura si applica alla serie ATP-216HAVD e perché è inferiore al massimo assoluto del materiale FKM?

La temperatura nominale di 180°C è il limite di funzionamento continuo specificato dal produttore della pompa per l'ATP-216HAVD, un valore che tiene conto dello stress termico combinato sul materiale della guarnizione, sulla lubrificazione dei cuscinetti e sulle tolleranze meccaniche della pompa in condizioni di servizio continuo. Sebbene i composti elastomerici FKM possano tollerare temperature momentanee più elevate in isolamento, il limite nominale del gruppo pompa completo riflette le prestazioni del sistema integrato in tutti i componenti, non solo nel materiale di tenuta.

D2: In che modo il doppio paraolio prolunga la durata rispetto a una pompa a tenuta singola?

La disposizione a doppia tenuta fornisce una barriera di tenuta di riserva se la tenuta primaria si degrada a causa di un'esposizione prolungata alle alte temperature: invece di perdite immediate quando la tenuta primaria si usura, la tenuta secondaria mantiene il contenimento, estendendo l'intervallo utile prima che sia necessaria una sostituzione completa della tenuta. Ciò è particolarmente utile nelle applicazioni a servizio continuo ad alta temperatura in cui l'usura delle guarnizioni progredisce più rapidamente rispetto al servizio a temperatura ambiente.

Q3: La valvola di sicurezza dell'ATP-216HAVD è integrata nel corpo della pompa o richiede un impianto idraulico esterno?

La valvola di sicurezza sulla configurazione VD è integrata direttamente nella fusione del corpo della pompa, fornendo la funzione di bypass senza un gruppo valvola esterno collegato separatamente. Poiché la valvola è una parte standard della designazione HAVD (distinta dalla variante HA semplice senza valvola con lo stesso codice dimensione 216), non è necessaria alcuna ordinazione separata o installazione esterna della valvola.

Q4: Quale intervallo di velocità di rotazione è appropriato per le pompe T-Rotor ATP-216HAVD?

Le pompe T-Rotor di questa famiglia di design funzionano in un'ampia gamma di velocità, in genere da 300 giri al minuto nella fascia bassa a 3.000 giri al minuto nella fascia alta, a seconda del modello specifico e della portata richiesta. Le velocità inferiori riducono l'usura e il rumore per le applicazioni a servizio continuo; velocità più elevate aumentano la portata a partire da una data cilindrata della pompa. Confermare l'intervallo di velocità nominale per l'ATP-216HAVD specificatamente dalla scheda tecnica della pompa, poiché la cilindrata e la velocità nominale variano nella gamma di dimensioni 204–220 all'interno di questa serie.
