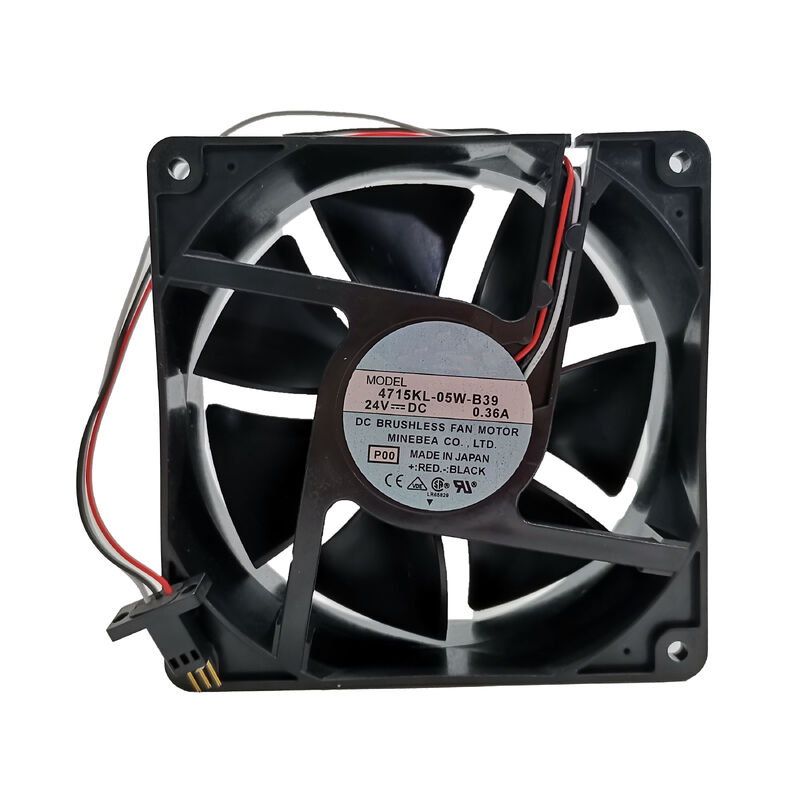

Nuovo 4715KL-05W-B39 NMB-MAT Ventola di raffreddamento 24 V CC 0,40 A

4715KL-05W-B39 | Ventola di raffreddamento NMB Minebea 24 V CC - 119 mm / 108 CFM / 2950 giri/min / Cuscinetto a sfera / Allarme a 3 fili / CNC FANUC

Ventilatore industriale NMB da 24 V CC con segnale di allarme rotore bloccato

Il 4715KL-05W-B39 è una ventola di raffreddamento assiale da 24 V CC di NMB Technologies: una ventola industriale da 119 mm che fornisce un flusso d'aria di 108 CFM a 2950 giri/min con un segnale di allarme di rotore bloccato a terzo filo. Non si tratta di una semplice ventola a 2 fili: il filo del segnale di allarme consente al sistema host di rilevare un guasto della ventola e generare un guasto prima che l'apparecchiatura che sta raffreddando raggiunga la temperatura critica.

L'alimentazione a 24 V CC corrisponde alla distribuzione dell'alimentazione del quadro elettrico industriale: la stessa alimentazione a 24 V utilizzata per PLC, sensori ed elettronica di controllo, eliminando la necessità di una tensione di alimentazione dedicata per la ventola di raffreddamento.

Specifiche chiave

Segnale di allarme a 3 fili: rilevamento guasto ventola

Il terzo filo del 4715KL-05W-B39 fornisce un segnale di allarme del rotore bloccato, la caratteristica che distingue questa ventola dalle ventole di raffreddamento a 2 fili di base:

Come funziona:Il filo del segnale di allarme emette un segnale logico (tipicamente a collettore aperto) che pulsa a una frequenza proporzionale alla velocità della ventola. Quando la velocità della ventola scende al di sotto di circa il 50% della velocità nominale (a causa di un guasto o di un cuscinetto grippato o di un flusso d'aria bloccato), il controller rileva la variazione del segnale e può generare un guasto o un avviso di sistema.

Rilevamento precoce dei guasti:Il cedimento dei cuscinetti nei ventilatori in genere progredisce gradualmente: l'usura iniziale dei cuscinetti provoca una riduzione della velocità prima del cedimento completo. L'allarme a 3 fili consente al controller del sistema di rilevare questo degrado e attivare un avviso di manutenzione prima che un guasto catastrofico della ventola provochi una temperatura eccessiva del sistema.

Integrazione CNC FANUC:I controlli CNC FANUC e i moduli servoazionamento con riferimento ventola FANUC A90L-0001-0509 utilizzano l'uscita del segnale di allarme per generare allarmi di guasto della ventola, avvisando gli operatori di pianificare la manutenzione prima che si verifichino danni dovuti al calore.

Applicazioni

Raffreddamento CNC e servoazionamenti FANUC:Sostituzione delle ventole negli armadi di controllo FANUC con riferimento A90L-0001-0509: servoamplificatori, moduli di controllo assi e gruppi processori CNC raffreddati da ventole da 24 V CC con monitoraggio del segnale di allarme.

Armadi per azionamenti industriali e inverter:Ventole di raffreddamento alimentate a 24 V in armadi VFD, custodie di servoamplificatori e pannelli di controllo di automazione che richiedono un raffreddamento con monitoraggio degli allarmi.

Server e apparecchiature di telecomunicazione:Apparecchiature di rete e chassis di server ad alte prestazioni che richiedono ventole da 24 V CC a servizio continuo con rilevamento del rotore bloccato.

Controllori per l'automazione industriale:Armadi PLC, hardware SCADA e sistemi informatici industriali che richiedono un raffreddamento monitorato.

Domande frequenti

Q1: A cosa si collega l'uscita del segnale di allarme del 4715KL-05W-B39?

Il segnale di allarme si collega a un ingresso digitale sull'azionamento o sul controller: l'ingresso monitora l'uscita dell'impulso della ventola. Gli amplificatori FANUC con riferimento ventola A90L-0001-0509 dispongono di un ingresso di allarme ventola dedicato che legge il segnale del terzo filo. Se la frequenza degli impulsi scende al di sotto della soglia che indica un guasto della ventola, il convertitore genera un codice di allarme della ventola. Nei sistemi senza un ingresso allarme ventola dedicato, un circuito di monitoraggio della ventola separato (contatore o convertitore frequenza-tensione) può elaborare il segnale.

D2: È possibile utilizzare 4715KL-05W-B39 come ventola a 2 fili lasciando scollegato il cavo dell'allarme?

Sì, la ventola funzionerà normalmente solo con i cavi V+ e V− collegati. Il terzo filo può essere lasciato scollegato (flottante) senza influenzare il funzionamento del motore della ventola. Tuttavia, scollegando il cavo di allarme si elimina la capacità di rilevamento del guasto della ventola: una ventola guasta non genererà un allarme e la temperatura eccessiva dell'apparecchiatura si verificherà senza preavviso.

Q3: Quale intervallo di temperatura ambiente si applica a 4715KL-05W-B39?

La classe B39 funziona da -10°C a +70°C (intervallo da B10 a B40). La temperatura di stoccaggio è compresa tra -40°C e +70°C. L'intervallo di temperature operative del B39 è adatto a temperature ambiente degli armadi di convertitori industriali fino a 70°C, che possono verificarsi in involucri scarsamente ventilati o in ambienti industriali con temperatura ambiente elevata. Verificare nel manuale di installazione del convertitore che la temperatura ambiente dell'armadio rientri in questo intervallo.

D4: Come si confronta il 4715KL-05W-B39 (CC, 108 CFM) con il 4715PS-20T-B30 (CA, 102 CFM) nello stesso cabinet?

Entrambe sono ventole da 120 mm con flusso d'aria simile (108 contro 102 CFM), che differiscono principalmente per la tensione di alimentazione (24 V CC contro 200 V CA). La ventola CC offre il segnale di allarme e un intervallo operativo di tensione più ampio; la ventola CA richiede direttamente un'alimentazione da 200 V. La selezione dipende dalla tensione di alimentazione disponibile nell'armadio e dalla necessità o meno del monitoraggio degli allarmi della ventola. Negli armadi con disponibilità sia di 24 V che di 200 V, per le apparecchiature critiche è preferibile il DC 4715KL con monitoraggio degli allarmi.
