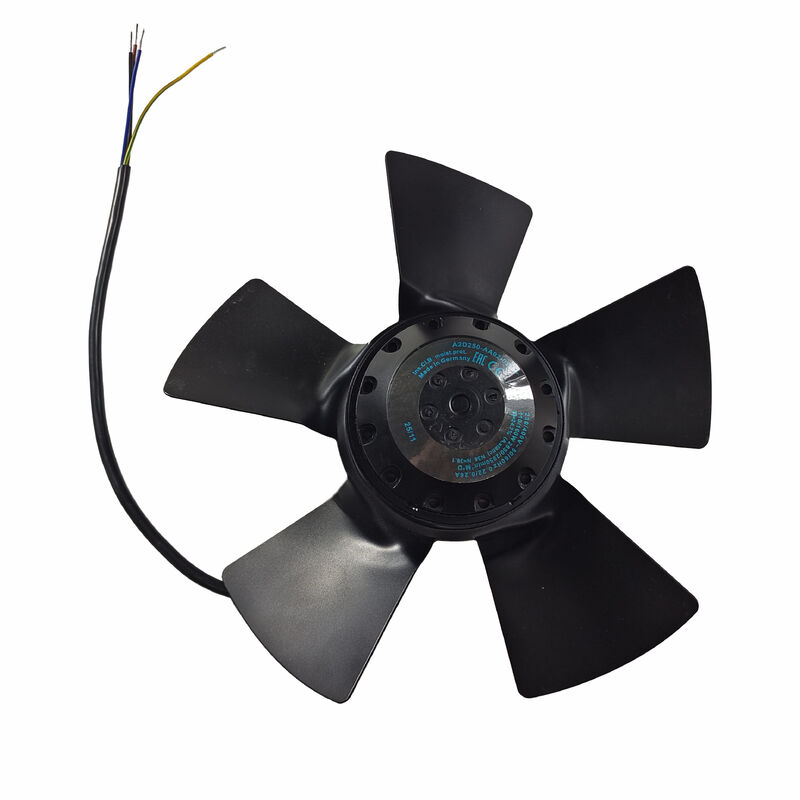

A2D250-AA02-02 Nuovo ventore di raffreddamento assiale

A2D250-AA02-02 è una ventola assiale CA trifase da 250 mm di ebm-papst, produttore leader a livello mondiale di ventole e motori per applicazioni industriali, HVAC e di raffreddamento di apparecchiature. Costruita attorno al motore M2D068-DF, questa ventola funziona con un'alimentazione trifase da 400 V con collegamento a stella, offrendo un flusso d'aria sostanziale con un consumo energetico relativamente basso.

Le prestazioni dipendenti dalla frequenza della ventola (funzionamento a 50 Hz anziché a 60 Hz) la rendono adatta all'implementazione in infrastrutture elettriche regionali sia a 50 Hz (Europa, Asia) che a 60 Hz (Americhe) con differenze di prestazioni prevedibili e documentate.

Il design del motore trifase da 400 V dell'A2D250-AA02-02 offre vantaggi operativi rispetto ai motori dei ventilatori monofase in ambienti industriali:

• Coppia di autoavviamento:I motori a induzione trifase generano una coppia di avviamento intrinsecamente dal campo magnetico rotante creato dall'alimentazione sfasata, eliminando la necessità di condensatori di avviamento o avvolgimenti ausiliari.
• Erogazione della coppia più fluida:I motori trifase producono una coppia in uscita più uniforme e costante rispetto ai motori monofase, con conseguente riduzione delle vibrazioni nel gruppo ventola.
• Compatibilità fornitura industriale standard:La tensione trifase da 400 V è la tensione di distribuzione industriale standard in gran parte dell'Europa, in alcune parti dell'Asia e in molti impianti industriali in tutto il mondo, consentendo il collegamento diretto senza apparecchiature aggiuntive di conversione della tensione.

• Raffreddamento armadi industriali:Raffreddamento di armadi elettrici e quadri elettrici di grandi dimensioni in cui è richiesto un volume di flusso d'aria elevato con una pressione statica moderata per rimuovere il calore dai componenti elettronici di potenza densamente imballati.
• Unità di trattamento aria HVAC:Ventilatori per sistemi di ventilazione e trattamento dell'aria di edifici in cui il formato assiale trifase da 250 mm fornisce la capacità di flusso d'aria necessaria per i sistemi di circolazione dell'aria commerciali e industriali.
• Raffreddamento delle apparecchiature di processo:Apparecchiature di processo industriale, sistemi di asciugatura e applicazioni di raffreddamento ad aria forzata con scambiatori di calore che utilizzano motori di ventilazione trifase integrati nel circuito di raffreddamento dell'apparecchiatura.
• Generatore e sistemi di raffreddamento del motore:Applicazioni di ventole di raffreddamento ausiliarie in gruppi elettrogeni industriali e sistemi di raffreddamento del motore che richiedono motori di ventole trifase robusti e a potenza continua.

La specifica standard A2D250-AA02-02 non indica il funzionamento dell'azionamento a velocità variabile (VFD) nella sua configurazione di base. Confermare dalla documentazione di ebm-papst se il motore M2D068-DF è adatto per il controllo VFD o se è necessaria una variante con classificazione VFD della famiglia A2D250. Il funzionamento di un motore a induzione non classificato per l'uso con VFD su un'alimentazione a frequenza variabile può causare stress all'isolamento dovuto alle armoniche della forma d'onda della tensione e alle correnti di cuscinetto.

Il punto operativo di 60 Hz fa funzionare il motore a una velocità più elevata e a una temperatura interna più elevata (entro la temperatura ambiente massima nominale di 40 °C per 60 Hz rispetto a 70 °C per 50 Hz). In genere, il funzionamento più vicino al limite termico del motore riduce la durata dell'isolamento rispetto al funzionamento con un margine termico maggiore. Per le installazioni in cui la temperatura ambiente è costantemente inferiore a 40°C, entrambi i punti operativi di frequenza forniscono la rispettiva durata nominale; per temperature ambiente più elevate, il funzionamento a 50 Hz fornisce un margine termico aggiuntivo.

La configurazione standard supporta il montaggio orizzontale sull'albero o il montaggio verticale con rotore sul fondo. Il montaggio del rotore in alto è disponibile come configurazione di ordine speciale. Verificare con la documentazione di ebm-papst se il codice articolo standard A2D250-AA02-02 include questa opzione o se è necessaria una variante del codice articolo diversa per l'orientamento del rotore in alto.

IP44 protegge dagli spruzzi d'acqua da qualsiasi direzione ma non è classificato per getti d'acqua diretti, lavaggi ad alta pressione o immersione. I luoghi di installazione idonei includono armadi industriali interni, involucri coperti per apparecchiature esterne e condutture HVAC interne generali. Per ambienti soggetti a lavaggio, installazioni esterne esposte soggette a forti piogge o spruzzi diretti, o qualsiasi applicazione che richiede una maggiore protezione dall'ingresso, verificare dalla gamma di prodotti ebm-papst se è disponibile una variante con grado di protezione IP superiore della serie A2D250.
