R978017748 Valvola di direzione idraulica Rexroth 4WE6Y62/EG24N9K4/62 Nuova originale
Visualizzazione del prodotto

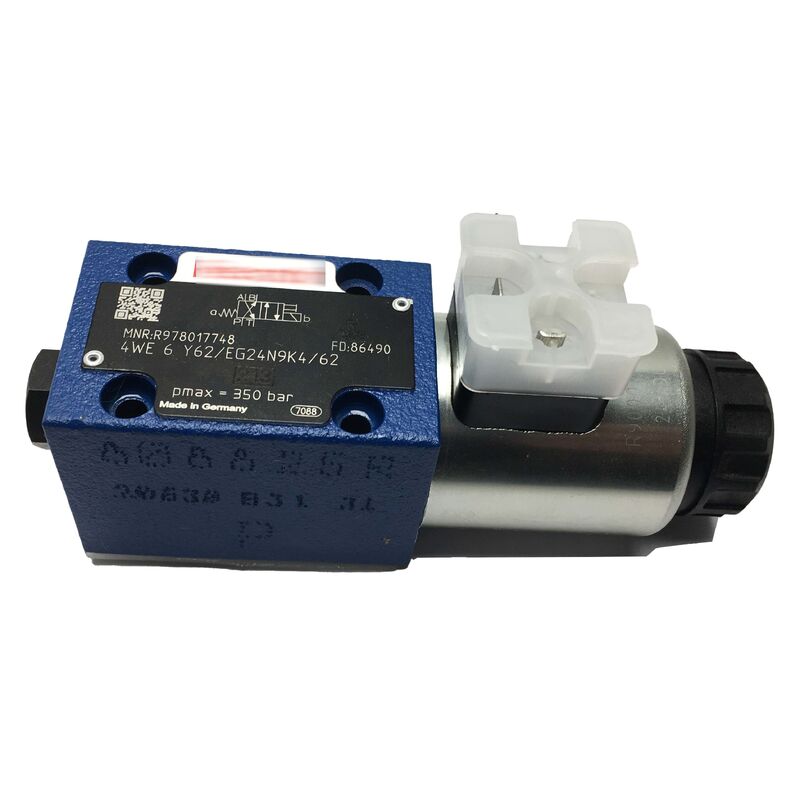

IlRexroth R978017748è una valvola a bobina direzionale a azionamento diretto della serie WE6, la famiglia più diffusa di valvole di controllo direzionale idrauliche di Rexroth per applicazioni industriali.A dimensioni NG6 (D03) con un singolo solenoide a corrente continua di 24 V e molla di ritorno, il 4WE6Y6X/EG24N9K4/62 è configurato per la commutazione 4/2-way con geometria della bobina del simbolo Y.
Controlla la direzione del flusso idraulico dell'olio e la commutazione dei circuiti nelle centrali idrauliche industriali, nelle macchine utensili, nei sistemi di stampa,e macchinari di produzione in cui un segnale di corrente continua di 24 V proveniente da una scheda di uscita PLC debba essere tradotto direttamente in un movimento del cilindro idraulico o del motore.
Il R978017748 fornisce specificamente la funzione 4/2-way (simbolo Y), in cui lo stato disattivato collega P a B e A a T, e lo stato alimentato lo inverte da P a A e B a T.Questa configurazione è ampiamente utilizzata quando un cilindro deve default a una posizione di fine sulla perdita di potenza elettrica, con azionamento positivo in posizione opposta quando comandato.
Con un flusso nominale di 60 LPM e una pressione massima di 350 bar, la valvola offre l'intera gamma di funzionamento dei circuiti idraulici industriali standard.Il controllo manuale nascosto consente agli operatori di spostare manualmente la bobina della valvola durante la messa in servizio, diagnosi dei guasti o impostazione della macchina senza applicare tensione solenoide.
Specificità principali
| Parametro |
Valore |
| Codice della valvola |
4WE6Y6X/EG24N9K4/62 |
| Funzione |
4/2-way, ritorno a molla |
| Dimensione nominale |
NG6 (D03) |
| Voltaggio del solenoide |
24 V di corrente continua |
| Potenza del solenoide |
30W |
| Flusso massimo |
60 LPM |
| Pressione massima |
350 bar (5,076 PSI) |
| Sottoscrizione manuale |
Nascosto |
| Collegamento |
3 poli (EN 175301-803) |
| Standard di montaggio |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| Abitazione |
di ferro fuso |
| Scele |
NBR |
| Temperatura di funzionamento |
-15 a +80°C |
| Peso |
10,44 kg |
Simbolo della bobina Y Funzione del circuito
Nella convenzione di denominazione WE6 di Rexroth, la lettera dopo "WE6" descrive il simbolo idraulico della bobina la configurazione del percorso sia negli stati energetici che in quelli disenergizzati.Il simbolo Y designa una disposizione specifica che è comune nei circuiti a azione singola e nelle applicazioni a ritorno:
- Stato disattivato (rientro della molla, solenoide spento):La pressione idraulica dell'alimentazione (P) è diretta verso l'uscita della porta B, mentre la porta A scorre verso il serbatoio (T).
- Stato energetizzato (solenoide acceso):P → A, B → T ?? L'applicazione di 24 V di corrente continua al solenoide inverte il percorso del flusso: P alimenta A, B drena T.
Questa configurazione della bobina Y è ampiamente specificata quando i requisiti di posizione di sicurezza sono allineati con la direzione di ritorno della molla ¢, ad esempio, lo sblocco dell'utensile in caso di perdita di potenza nelle macchine utensili,o di ritratto dell'attuatore come condizione di sicurezza nelle macchine per la stampa e la formazione.
D03 (NG6) Interfaccia di montaggio
L'interfaccia di montaggio NG6 / D03 è il modello di montaggio di sottopiastre più ampiamente standardizzato per le valvole direzionali di dimensione 6 nell'idraulica industriale.e posizionamento del perno di localizzazione appaiono sotto quattro diversi standard: ISO 4401-03, DIN 24340-A6, CETOP R35H-03 e NFPA-D03.
Il suffisso /62 sul codice di ordinazione della valvola specifica che il corpo della valvola ha il foro del perno di localizzazione nella posizione ISO 4401.Questa distinzione è importante quando si specifica una valvola di ricambio per un collettore esistente- verificare se la sottoplatella installata è dotata di un perno di localizzazione; in tal caso occorre il suffisso /62 o equivalente.
Costruzione di solenoidi a perno bagnato
La serie WE6 utilizza una costruzione di solenoidi a pin bagnato (immersi in olio).utilizzando il fluido idraulico stesso per lubrificazione e raffreddamentoCiò elimina la tenuta separata degli anelli O che sarebbe necessaria per un progetto a pin secco, riducendo i potenziali punti di perdita.
L'insieme della bobina solenoide è rimovibile senza scollegare la valvola dalla sottoplatta e senza rilasciare la pressione idraulica dal circuito.La manica della bobina scivola fuori il corpo del solenoide dopo aver rilasciato la bobina di trattenere il dado, che consente la sostituzione in situ della bobina, un notevole vantaggio di manutenzione in posizioni di collettore confinate.
Domande frequenti
D1: Il suffisso della valvola è /62.
Il suffisso /62 designa una configurazione specifica del foro del perno di localizzazione per l'interfaccia valvola-sottopiatta, corrispondente alla norma ISO 4401 con perno di localizzazione.Se la sua sottoplatta ha un pin di localizzazione installato, è necessario utilizzare una valvola con il suffisso del foro di localizzazione corrispondente.che porta a danni al sigillo e perdite esterne.
D2: Questa valvola ha un comando manuale nascosto.
Il manuale nascosto è costituito da un attuatore a spillo inserito sull'estremità del solenoide del corpo della valvola, accessibile con un piccolo utensile (in genere una chiave esattrice da 3 mm o uno strumento dedicato).Premendo il perno verso l'interno si sposta manualmente la bobina, che riproduce l'azione del solenoide senza applicare energia elettrica alla bobina.
D3: Il flusso massimo è indicato come 60 LPM. La valvola può gestire flussi transitori più elevati senza danni?
Il valore di 60 LPM è il flusso operativo massimo continuo, non una soglia assoluta di danno.i flussi sostenuti significativamente al di sopra di questo valore nominale aumentano le forze idrauliche sulla bobinaPer i circuiti che funzionano regolarmente al di sopra di 60 LPM, è necessario specificare una valvola di dimensioni maggiori.
D4: Quali fluidi idraulici sono compatibili con i sigilli NBR di questa valvola?
Le guarnizioni NBR (nitrile butadiene) sono compatibili con gli oli idraulici standard a base minerale (ISO VG 46 e ISO VG 68 sono i più comuni).I sigilli NBR non sono compatibili con i fluidi di esteri di fosfato (resistenti al fuoco)Per i sistemi che utilizzano fluidi ignifughi, Rexroth offre varianti WE6 con specifiche di sigillo FKM (Viton).
D5: Il solenoide ha una potenza nominale di 30 W e 24 V di corrente continua.
La specifica della bobina /EG24N9K4 indica una bobina progettata con un diodo soppressore integrato (l'elemento "K4" per l'alimentazione in corrente continua a 24 V. Quando l'uscita del PLC spegne il solenoide,il campo magnetico in collasso genera un picco di tensione retro-EMFIl diodo soppressore integrato blocca questo picco ad un livello sicuro, proteggendo il transistor di uscita del PLC e l'elettronica circostante.
