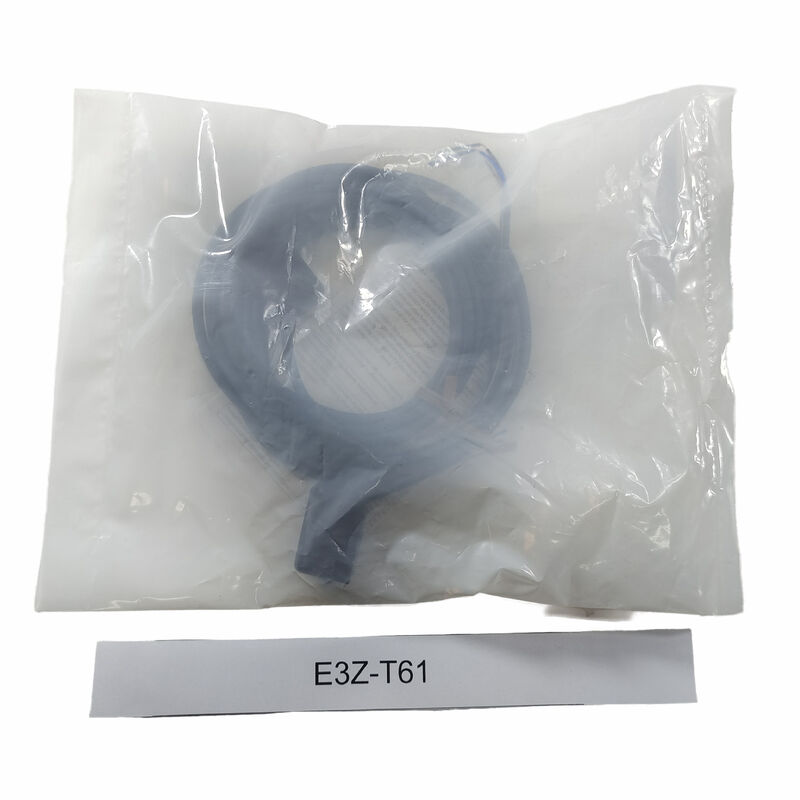

Sensore fotoelettrico a sbarramento OMRON E3Z-T61 15 m NPN

Rilevamento attraverso il nastro trasportatore

L'OMRON E3Z-T61 utilizza un emettitore e un ricevitore separati per rilevare oggetti che interrompono un raggio infrarosso. La sua distanza di rilevamento di 15 m consente l'installazione attraverso ampie aperture delle apparecchiature. L'amplificatore integrato fornisce un segnale di commutazione direttamente a un ingresso di controllo compatibile.

Specifiche Tecniche

Applicazioni di linea di produzione

Le applicazioni tipiche includono il rilevamento di cartoni nei macchinari di imballaggio, il conteggio di pezzi sui nastri trasportatori e i controlli di presenza nell'assemblaggio automatizzato. Il rilevamento a sbarramento è adatto per prodotti opachi che bloccano in modo affidabile il percorso ottico.

Allineamento e regolazione

Montare l'emettitore e il ricevitore uno di fronte all'altro. Allineare il raggio, quindi impostare la sensibilità utilizzando il regolatore a un giro. Controllare l'indicatore di stabilità del ricevitore e confermare la commutazione con il bersaglio effettivo. Selezionare Light-ON o Dark-ON per adattarsi alla sequenza di controllo.

FAQ

D1: L'E3Z-T61 necessita di un riflettore?
R: No. Utilizza un emettitore e un ricevitore separati.

D2: Che tipo di uscita ha?
R: NPN a collettore aperto, con una corrente di carico massima di 100 mA.

D3: È possibile modificare la modalità di commutazione?
R: Sì. Light-ON e Dark-ON sono selezionabili.

D4: Qual è la distanza di rilevamento massima?
R: 15 m tra l'emettitore e il ricevitore allineati.
