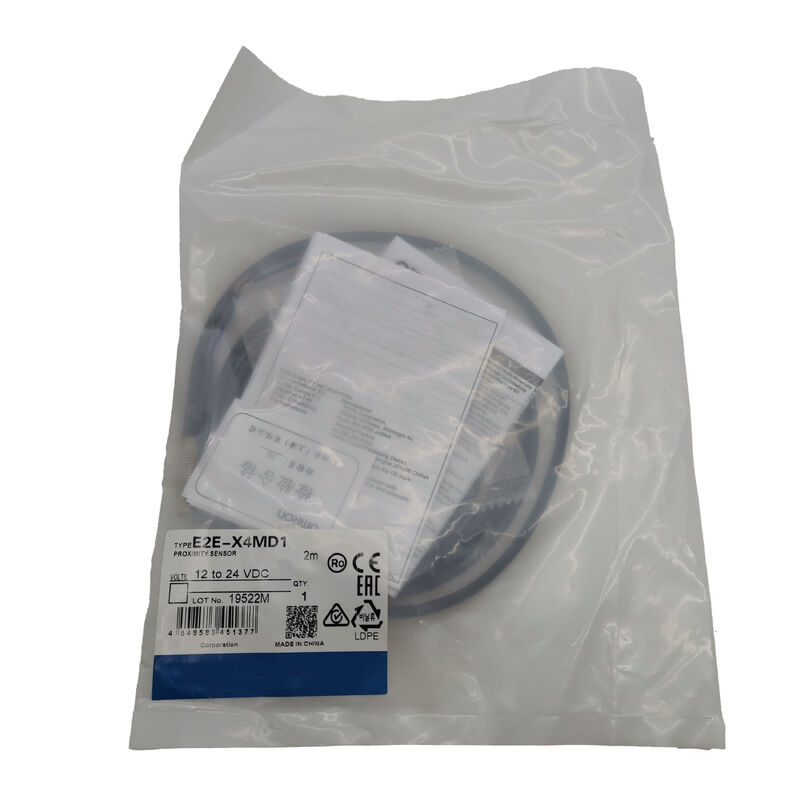

Interruttore di prossimità E2E-X4MD1 E2EX4MD1

Omron E2E-X4MD1 | Sensore di prossimità induttivo — M8 non schermato, 4mm NA, 2 fili DC, 10–30VDC, 1kHz, doppio LED, acciaio inossidabile, IP67, cavo da 2m

Panoramica

Il Omron E2E-X4MD1 è un sensore di prossimità induttivo M8 non schermato che offre una distanza di rilevamento di 4 mm con uscita normalmente aperta a 2 fili DC.

Nella matrice dei sensori E2E di Omron, la designazione "MD" identifica la variante M8 a medio raggio non schermata (non a filo) — il modello in cui la capacità di rilevamento del corpo M8 è massimizzata eliminando l'anello di schermatura interno, estendendo il campo elettromagnetico lateralmente oltre che in avanti, e ottenendo un intervallo di rilevamento di 4 mm da un alloggiamento in cui la costruzione schermata produce solo 2 mm.

Il compromesso è il vincolo di installazione: senza schermatura interna, il campo esteso lateralmente del sensore viene assorbito dal metallo circostante se la faccia del sensore è a filo con una staffa metallica.

L'installazione non schermata richiede una zona priva di metallo attorno alla faccia di rilevamento — il sensore deve sporgere dal suo foro di montaggio, con la superficie metallica circostante che si trova dietro la punta attiva del sensore a una distanza specificata.

Questo è un requisito di installazione gestibile nella maggior parte delle applicazioni; quando una maggiore distanza di rilevamento all'interno del corpo compatto M8 è più importante della capacità di montaggio a filo nel metallo, l'E2E-X4MD1 è la scelta corretta.

L'alloggiamento in acciaio inossidabile (SUS303) e la superficie di rilevamento in PBT resistente all'olio distinguono l'E2E-X4MD1 dai sensori di prossimità standard che utilizzano alloggiamenti in ottone o zinco — materiali più vulnerabili ai refrigeranti alcalini e ai fluidi da taglio clorurati presenti negli ambienti delle macchine utensili.

Sia l'alloggiamento che la superficie di rilevamento mantengono la loro precisione dimensionale e integrità chimica in caso di esposizione prolungata ai fluidi.

Specifiche chiave

Costruzione non schermata — 4 mm da un corpo M8

La relazione tra schermatura e distanza di rilevamento è diretta nella progettazione dei sensori induttivi: la schermatura interna confina il campo elettromagnetico oscillante in un cono proiettato in avanti, proteggendo le installazioni a filo dall'assorbimento del metallo ma riducendo intrinsecamente l'intensità del campo e quindi la distanza di rilevamento.

La rimozione dello schermo consente al campo di espandersi in tutte le direzioni dalla bobina, producendo un volume di rilevamento maggiore e una distanza maggiore a scapito dell'estensione laterale del campo.

Alla dimensione del corpo M8, l'E2E schermato raggiunge 2 mm; l'E2E-X4MD1 non schermato raggiunge 4 mm dallo stesso diametro del corpo.

Questo guadagno di 2 mm — miglioramento del 100% della distanza di rilevamento — è significativo nelle applicazioni in cui il percorso di avvicinamento del bersaglio è vincolato dalla geometria della macchina e non può avvicinarsi a meno di 4 mm dalla faccia del sensore, o dove il bersaglio è più piccolo della piastra di prova standard e la distanza di rilevamento aggiuntiva compensa parzialmente l'area del bersaglio ridotta.

La distanza differenziale massima del 15% (rispetto al 10% per i modelli schermati) riflette la caratteristica di commutazione intrinsecamente più morbida dei sensori non schermati.

Il punto di commutazione varia su una zona leggermente più ampia mentre il bersaglio si avvicina e si allontana da direzioni diverse — non è un problema per il rilevamento della posizione in percorsi di viaggio controllati, ma vale la pena notare per i requisiti di ripetibilità della posizione ad alta precisione.

Doppio LED + Ritardo di uscita diagnostica

Come altri modelli E2E con design a doppio indicatore, l'E2E-X4MD1 dispone sia di un LED di uscita rosso che di un LED di intervallo di impostazione verde. Il LED rosso conferma ogni evento di rilevamento istantaneamente; il LED verde conferma che il sensore sta operando all'interno del suo intervallo di impostazione affidabile di 0–3,2 mm, fornendo un controllo continuo dello stato di installazione durante la produzione.

Il ritardo di uscita diagnostica da 0,3 a 1 secondo è una caratteristica specifica di questo modello: in configurazioni di autodiagnosi, il sensore monitora la propria condizione operativa e genera un segnale di uscita ritardato quando viene identificata una condizione diagnostica (come un funzionamento vicino al limite dell'intervallo di rilevamento o un'anomalia rilevata).

Nelle applicazioni standard di rilevamento della posizione, questo ritardo fa parte della funzione diagnostica del sensore piuttosto che dell'uscita di commutazione primaria — verificare la specifica configurazione del cablaggio rispetto alla documentazione del circuito di uscita del sensore quando si integra il monitoraggio dell'uscita diagnostica nel sistema di controllo.

Tensione residua e compatibilità del carico

La tensione residua di massimo 3 V si applica al circuito di uscita quando il sensore sta conducendo — con cavo da 2 m a carico nominale. In un sistema di alimentazione a 24 V CC, 3 V residui significano che il carico vede circa 21 V quando l'uscita del sensore è ON. Per le schede di ingresso PLC standard con una tensione ON minima di 11 V, questo è ben entro le specifiche.

Per dispositivi di carico con tensioni ON minime più elevate (alcune bobine di relè più vecchie o spie luminose progettate per il funzionamento a 24 V completo), verificare che 21 V al terminale di carico siano sufficienti per attivare il dispositivo in modo affidabile in tutte le condizioni, inclusa la tolleranza della tensione di alimentazione al limite inferiore.

FAQ

D1: Qual è la "zona priva di metallo" richiesta per l'installazione non schermata dell'E2E-X4MD1?

Omron specifica la zona priva di metallo di montaggio nella documentazione di installazione della serie E2E in base al diametro del corpo del sensore. Per i sensori M8 non schermati, il foro della staffa metallica deve essere svasato o svasato in modo che non esista materiale metallico entro circa 1× il diametro del corpo del sensore (8 mm) del perimetro della faccia di rilevamento.

La punta del sensore deve sporgere dal foro di montaggio di una distanza specificata. Queste dimensioni sono fornite nei diagrammi di installazione di Omron e variano leggermente per dimensione del corpo e distanza di rilevamento — verificare sempre rispetto ai dati del catalogo E2E per i modelli M8 non schermati.

D2: L'oggetto di rilevamento standard è ferro 20 × 20 × 1 mm — più grande del bersaglio da 12 × 12 mm del sensore M12. Perché?

L'area del bersaglio standard più grande compensa il campo di rilevamento più ampio e meno focalizzato di un sensore non schermato. I sensori induttivi non schermati proiettano un campo elettromagnetico più ampio rispetto ai tipi schermati, richiedendo un'area del bersaglio più grande per restituire un flusso sufficiente al ricevitore per una commutazione affidabile.

La piastra di prova da 20 × 20 mm garantisce che la caratterizzazione del rilevamento rifletta la copertura del campo sull'intera geometria del campo non schermato. Nelle applicazioni in cui il bersaglio effettivo è più piccolo di 20 × 20 mm, misurare la distanza di commutazione effettiva con il bersaglio reale — la portata effettiva potrebbe essere inferiore a seconda dell'area del bersaglio.

D3: L'E2E-X4MD1 può rilevare metalli non ferrosi come alluminio o rame?

Sì, ma a distanze di rilevamento effettive più brevi. I metalli non ferrosi hanno fattori di correzione rispetto al ferro: alluminio circa 0,3–0,4×, ottone circa 0,4–0,5×, rame circa 0,3×. A una distanza di rilevamento del ferro di 4 mm, i bersagli in alluminio producono una portata effettiva di circa 1,2–1,6 mm — ancora rilevabili ma richiedono un'interfaccia di installazione molto più ravvicinata. Verificare sempre con la specifica lega metallica, spessore e dimensioni del bersaglio, poiché la composizione della lega influisce in modo significativo sul fattore di correzione.

D4: La temperatura operativa è −25°C a +70°C per il sensore, −40°C a +85°C per lo stoccaggio. Esiste un periodo di rodaggio dopo lo stoccaggio a freddo?

Non è necessaria alcuna procedura di rodaggio specifica, ma dopo lo stoccaggio a temperature molto basse (inferiori a −25°C) il sensore dovrebbe essere lasciato equilibrare alla temperatura operativa prima dell'uso. L'alimentazione di un sensore induttivo quando i suoi componenti interni sono al di sotto del minimo operativo nominale rischia la formazione di condensa all'interno dell'alloggiamento se è presente umidità ambientale, e i componenti elettronici potrebbero non funzionare entro le specifiche fino a quando non rientrano nell'intervallo di temperatura operativa.

La pratica industriale standard è portare i sensori conservati a freddo alla temperatura operativa in un ambiente pulito e asciutto prima dell'installazione.

D5: Qual è la differenza tra le varianti E2E-X4MD1 ed E2E-X4MD2?

Il suffisso D1 indica l'uscita normalmente aperta (NA) — l'uscita conduce quando il bersaglio viene rilevato.

Il suffisso D2 è la variante normalmente chiusa (NC) — l'uscita conduce quando non è presente alcun bersaglio e si apre quando il bersaglio viene rilevato. Tutte le altre specifiche (distanza di rilevamento, alloggiamento, frequenza, alimentazione, cavo) sono identiche.

Scegliere D1 per circuiti di rilevamento di presenza standard in cui il rilevamento del bersaglio attiva il carico; scegliere D2 per circuiti fail-safe o applicazioni a logica inversa in cui è richiesta un'uscita in stato inattivo.
