| Luogo di origine | Giappone |
| Marca | Honeywell |
| Certificazione | CE ROHS |
| Numero di modello | 129464N |

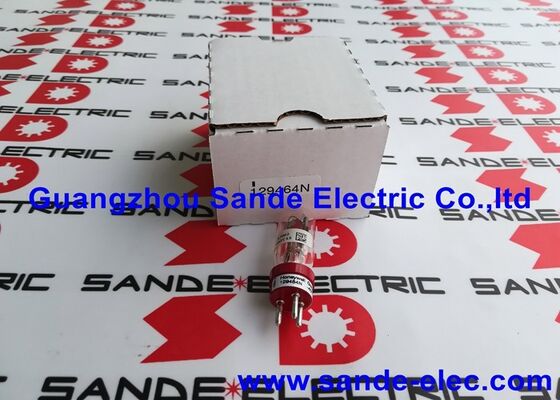

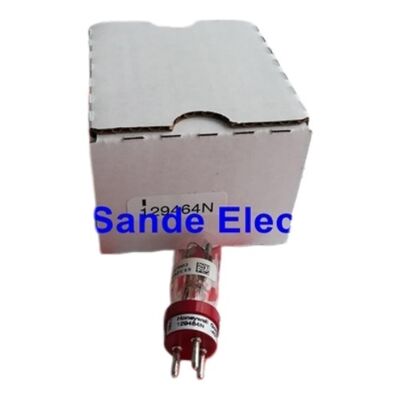

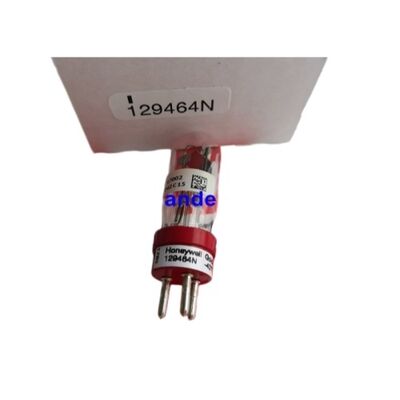

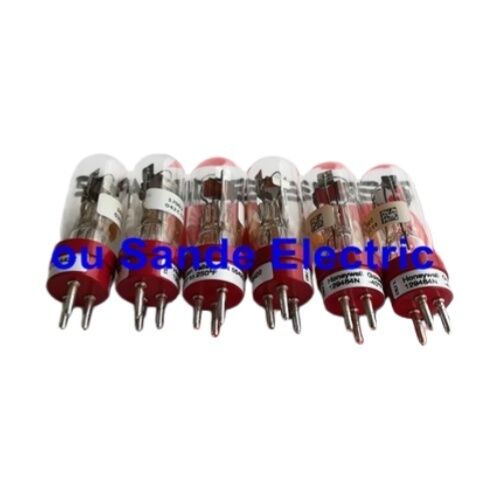

IlHoneywell 129464Nè il tubo di rilevamento UV utilizzato all'interno dei rilevatori di fiamma UV C7035 MiniPeeper e C7061 il tubo sensibile ai raggi UV in involucro di vetro che rileva le radiazioni ultraviolette emesse da gas, petrolio,e altre fiamme di idrocarburi e segnala la presenza o l'assenza di fiamma all'unità di controllo del bruciatore collegata.
Quando il tubo di rilevamento di un rilevatore di fiamma C7035 o C7061 installato raggiunge la fine della sua vita,il 129464N è il sostituto originale Honeywell che ripristina il rivelatore alla sua specificata sensibilità UV senza sostituire l'intero gruppo di rivelatori.
Il 129464N si distingue dal relativo 129464M per la sua temperatura nominale: il 129464N è classificato a -40 ° F,estensione dell'uso agli impianti all'aperto e alle stanze di attrezzature non riscaldate in climi freddi in cui il limite inferiore di 0 °F del 129464M sarebbe insufficiente.
Entrambi i tubi servono lo stesso rilevatore C7035; il 129464N è inoltre qualificato per il C7061, che copre applicazioni di bruciatori industriali a funzionamento continuo in forni, asciugatrici,e impianti di trasformazione termica.
Il rilevamento delle fiamme UV è la tecnologia di rilevamento adatta alle fiamme di gas e petrolio che emettono radiazioni UV nella gamma di lunghezza d'onda 185 ∼ 260 nm.
Il tubo di rilevamento risponde ai fotoni UV convertendo il loro impatto in un segnale elettrico che l'elettronica del rivelatore interpreta come presenza di fiamma.
La luce solare, le lampade a incandescenza e la maggior parte delle fonti luminose artificiali che potrebbero causare segnali falsi sulle fotocelle dello spettro visibile non emettono a lunghezze d'onda UV nella gamma critica,rendere il rilevamento UV intrinsecamente selettivo per le fiamme di combustione in impianti ben progettati.
| Parametro | Valore |
|---|---|
| Numero della parte | 129464N (completo: 129464N/U) |
| Detettori compatibili | Honeywell C7035, C7061 |
| Temperatura di funzionamento | -40°F a +250°F (-40°C a +121°C) |
| Principio di percezione | Detezione di fotoni ultravioletti (UV) |
| Applicazione | Controllo delle fiamme dei bruciatori industriali e commerciali |
| Parte correlata | 129464M (0°F a +250°F, solo C7035) |
C7035 MiniPeeper:Il C7035 è il sensore di fiamma UV analogico compatto di Honeywell per applicazioni di bruciatori a funzionamento intermittente e sistemi di combustione industriali leggeri con ciclo di accensione e spegnimento durante il normale funzionamento.
Il rilevatore deve vedere l'accensione del bruciatore in modo affidabile ad ogni avvio del ciclo.
Il C7035 è utilizzato con le unità di controllo dei bruciatori Honeywell serie 7800 e equivalenti, fornendo l'elemento di rilevamento UV che segnala all'unità di controllo se è stata stabilita la combustione.
C7061 Detettore di fiamma UV:Il C7061 estende la sorveglianza delle fiamme UV ai bruciatori industriali in continuo funzionamento i grandi bruciatori a gas, olio e a doppio combustibile nei forni industriali, nelle asciugatrici, nei forni,e impianti di lavorazione termica in cui il bruciatore funziona continuamente anziché in ciclo.
Il C7061 incorpora la capacità di autocontrollo dinamico, which periodically verifies the UV sensing tube is functioning correctly during normal operation — a safety requirement for continuous-operation burner applications where an undetected tube failure could allow unmonitored fuel flow.
Entrambi i tipi di rilevatore utilizzano il tubo 129464N come elemento sensibile agli UV.
Il tubo è progettato per essere rimosso e sostituito senza disturbare l'allineamento ottico del rivelatore.togliere il vecchio tubo dalla presa, e inserendo il numero 129464N al suo posto.
Questo disegno sostituibile in campo significa un tubo di rilevamento UV che ha raggiunto la fine della sua vita utile o è stato danneggiato da calore, vibrazioni,o la tensione elettrica non richiede la sostituzione dell'intero gruppo di rilevatori con il suo hardware di montaggio e tubo di mira.
I tubi di rilevamento UV hanno una durata di vita finita che Honeywell specifica nelle ore di funzionamento,perché il materiale sensibile ai raggi UV all'interno del tubo (in genere una costruzione a scarica di gas o fotocella) subisce una degradazione graduale con esposizione cumulativa ai raggi UV e ciclo elettrico.
Un tubo che ha raggiunto la fine della sua vita può mostrare una ridotta sensibilità, richiedendo una fiamma più luminosa per attivare il rivelatore, prima di fallire completamente e causare interruzioni fastidiose o, più criticamente,che consentono una perdita di fiamma non rilevata.
Gli indicatori pratici che indicano la necessità di sostituire il 129464N: i registri di controllo del bruciatore registrano un aumento dei guasti di accensione o dei blocchi "senza fiamma" su un bruciatore che si accende in modo affidabile se testato in modo indipendente;il misuratore del segnale UV sul rilevatore mostra una tendenza al declino durante i successivi controlli di manutenzione; o il rilevatore ha accumulato le ore di servizio specificate nella documentazione di manutenzione C7035 o C7061.
In applicazioni di funzionamento continuo con attivazione dell'autocontrollo dinamico del C7061,un tubo difettoso sarà rilevato dal meccanismo di autocontrollo e genererà un allarme di servizio prima che la funzione di controllo della fiamma sia compromessa.
Il rilevamento delle fiamme UV è compatibile con la maggior parte delle fiamme di combustione ¥ gas naturale, GPL, petrolio, idrogeno e altri combustibili contenenti carbonio o idrogeno emettono tutti radiazioni UV nella gamma di rilevamento.
Il 129464N non fa distinzioni tra i tipi di combustibile a livello di rilevamento dei fotoni;la compatibilità del sistema complessivo di gestione del bruciatore per combustibili specifici è determinata dall'unità di controllo del bruciatore e dalla progettazione del bruciatore;, non dal tubo di rilevamento UV stesso.
D1: Come faccio a sapere quando il tubo UV 129464N deve essere sostituito?
Gli indicatori primari sono: diminuzione dell'intensità del segnale UV nei controlli di manutenzione successivi (utilizzando l'indicazione del livello del segnale del rilevatore o un contatore UV),aumento dei tassi di guasto dell'accensione o blocchi su un bruciatore precedentemente affidabile, e ore di funzionamento accumulate che raggiungono l'intervallo di sostituzione specificato nel manuale di manutenzione C7035 o C7061.
Alcuni programmi di manutenzione industriale sostituiscono il tubo UV ad un intervallo fisso di tempo, in genere una volta all'anno per i bruciatori a forno a funzionamento continuo, indipendentemente dalle condizioni apparenti.per prevenire fermi non pianificati.
D2: Qual è la differenza tra il 129464N e il 129464M?
Entrambi sono tubi di rilevamento UV per il rivelatore C7035. Il 129464M è classificato da 0 ° F a + 250 ° F e è solo per applicazioni C7035.Il 129464N estende il limite di temperatura inferiore a -40 ° F ed è ulteriormente qualificato per il rilevatore di fiamma C7061.
Scegliere il 129464N per le installazioni all'aperto, le stanze di attrezzature a clima freddo e tutte le applicazioni C7061.
D3: Il 129464N può essere utilizzato in un rilevatore diverso dal C7035 e dal C7061?
La gamma di rivelatori di fiamma Honeywell comprende altri modelli di rivelatori UV (C7012, C7024, C7027, C7076) che utilizzano diversi tubi UVo tubi specifici per il modello.
L'utilizzo del 129464N in un rilevatore per il quale non è stato progettato può causare un adattamento errato della presa, caratteristiche di sensibilità UV diverse o una disadattamento con l'elettronica del rilevatore.Verificare sempre il modello esatto del rilevatore prima di ordinare il tubo di ricambio.
D4: Come viene installato il 129464N nel C7035 o C7061?
Con il sistema di bruciatore spento in modo sicuro, isolato dal carburante e dall'alimentazione elettrica, e il rilevatore raffreddato a una temperatura di gestione sicura,l'alloggiamento del rivelatore è aperto secondo le istruzioni di servizio C7035/C7061;.
Il vecchio tubo viene rimosso dalla presa e il 129464N inserito al suo posto con il giusto orientamento come specificato nel manuale di manutenzione.
L'alloggio è chiuso.e il rivelatore è sottoposto a prova funzionale, verificando che il livello del segnale UV e il tempo di risposta soddisfino i parametri specificati dal rivelatore, prima di riprendere a funzionare il sistema dei bruciatori..
D5: Il 129464N funziona con i sistemi di controllo dei bruciatori della serie Honeywell 7800?
Il 129464N è l'elemento di rilevamento all'interno dei rilevatori di fiamma C7035 e C7061, che sono qualificati per l'uso con i comandi dei bruciatori Honeywell serie 7800.Il tubo di rilevamento stesso non è collegato al comando del bruciatore direttamente, ma è collegato all'elettronica del rilevatore., che poi interfaccia con il controllo del bruciatore.
La compatibilità della serie 7800 dipende dal modello di rilevatore C7035 o C7061 e dall'unità di controllo del bruciatore specifico;verificare la compatibilità tra rivelatore e controllo sulla base della documentazione di selezione del sistema Honeywell per l'applicazione specifica.
