| Luogo di origine | Cina |
| Marca | OMRON |
| Certificazione | CE ROHS |
| Numero di modello | E3Z-T61-M3J |

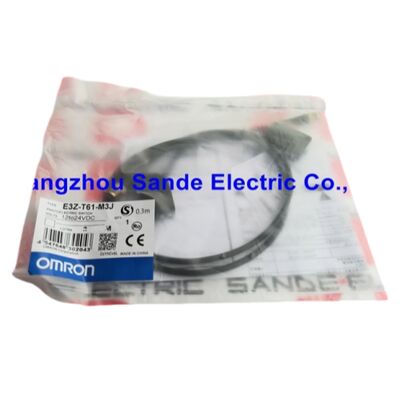

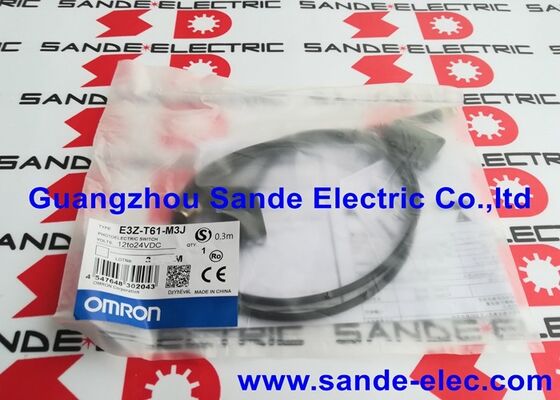

IlOmron E3Z-T61-M3Jè un set di sensori fotoelettrici a fascio trasversale della serie compatta E3Z, dotato del connettore M8 a 4 pin e di un cavo di 0,3 metri.
Il suffisso M3J identifica questa specifica variante di connessione all'interno della famiglia di prodotti E3Z-T61: alloggiamento PBT rettangolare di 10,8 mm di larghezza, LED a infrarossi 870 nm, gamma di rilevamento di 15 metri,e NPN uscita di commutazione sono gli stessi di tutte le varianti E3Z-T61; l'M3J fornisce l'interfaccia M8 a 4 pin in contrasto con il cavo standard pre-cablato (2M suffisso) o l'alternativa a 3 pin M5J.
La serie E3Z ha venduto oltre un milione di unità all'anno in tutto il mondo, un volume di produzione che riflette la sua posizione consolidata come scelta di base per il rilevamento del fascio trasversale negli imballaggi.sistemi di trasporto, la movimentazione dei materiali e l'automazione delle macchine utensili.
La combinazione di una distanza di rilevamento di 15 metri, un alloggiamento largo 10,8 mm,e 1ms tempo di risposta in un corpo PBT con sigillamento IP67 dà l'E3Z-T61 un involucro di specifiche che è difficile da abbinare al suo prezzo, motivo per cui il sensore appare ripetutamente sia nei nuovi progetti di macchine che come sostituzione negli impianti esistenti.
Un gruppo di fasci trasversali è costituito da due unità: l'emittente (variante E3Z-T61-L) e il ricevitore (variante E3Z-T61-D), montate su lati opposti della zona di rilevamento.L'emittente trasmette un raggio infrarosso modulato continuoIl ricevitore monitora continuamente il livello del segnale ricevuto.
Quando un bersaglio opaco entra nel percorso del fascio e interrompe il fascio, il segnale ricevuto scende al di sotto della soglia e l'uscita NPN sul ricevitore si interrompe.L'emittente richiede solo una connessione di alimentazione, senza connessione PLC.
Tutto l'elaborazione del segnale e la commutazione di uscita sono nell'unità ricevitore.
| Parametro | Valore |
|---|---|
| Metodo di rilevamento | Fuoco trasparente |
| Sensore di distanza | 15 m |
| Oggetto standard | Opaco, diametro 12 mm. min. |
| Fonte di luce | LED a infrarossi, 870 nm |
| Prodotto | NPN collettore aperto, 0 ‰ 100 mA |
| Tensione di carico | 26.4V DC massimo |
| Modalità di funzionamento | Selezionabile accensione / oscurità |
| Tensione di alimentazione | 1224V di corrente continua |
| Corrente di emissione | 15 mA al massimo |
| Corrente del ricevitore | 20 mA al massimo |
| Tempo di risposta | 1 ms max |
| Connessione | M8 4-pin pigtail, 0,3m |
| Abitazione | PBT, larghezza 10,8 mm |
| Classificazione IP | IP67 + a prova di olio |
| Temperatura di funzionamento | -25°C a +55°C |
Nella rilevazione fotoelettrica, la configurazione del fascio trasversale raggiunge la più ampia gamma di rilevazione possibile per una data potenza e dimensione dell'alloggiamento del LED.Il fascio viaggia in una direzione dall'emittente al ricevitore senza la pena di doppia attenuazione della luce riflessa.
A 15 metri, the E3Z-T61 spans detection zones that most diffuse-reflective sensors cannot approach — the E3Z diffuse-reflective model covers 1 metre from the same housing — and it does so without needing the reflector hardware that retroreflective sensing requires on the far side of the zone.
Per le grandi aree macchine, le porte industriali, le zone di trasporto ampie e il rilevamento dei veicoli nei corridoi dei magazzini, 15 metri coprono l'intera sezione di un singolo sensore.L'impronta di montaggio è minima 1 10all'interno di un alloggiamento di 0,8 mm di larghezza su ciascun lato, senza hardware sulle pareti della zona di rilevamento tra i due punti di montaggio.
La specifica di 15 metri si applica senza nebbia, fumo o particelle nel percorso del raggio.
In ambienti con nebbia, polvere o vapore di fluido di taglio, la distanza di rilevamento efficace è ridotta.
La regolazione della sensibilità a giro singolo consente all'operatore di aumentare la sensibilità verso il massimo per compensare un percorso di fascio contaminato,con indicatore di stabilità che conferma che rimane un margine di segnale adeguato per una commutazione affidabile.
Il connettore a 4 pin M8 sulla variante M3J fornisce un'interfaccia standard con campo disconnettibile con un diametro del connettore di 8 mm.3-metre pigtail reduces the cable mass at the sensor body — an advantage in vibration-prone mounting locations or where the sensor is mounted in a tight space and cable routing starts immediately behind the sensor.
Dall'estremità della coda del M8, un cavo di campo standard M8 a 4 pin conduce al pannello di controllo, alla scatola di giunzione o al modulo I/O.
Il connettore M8 a 4 pin porta quattro conduttori: marrone (+V), blu (0V), nero (uscita NPN) e bianco (non utilizzato in questa configurazione).solo i pin di alimentazione sono attivi.
Per il ricevitore, il filo di uscita NPN nero si collega all'ingresso digitale PLC NPN.
Il diametro della carrozzeria M8 è lo standard del connettore a campo compatto più piccolo di M12 e adatto per la custodia di 10,8 mm di larghezza dell'E3Z,dove un connettore M12 sarebbe sproporzionato rispetto al corpo del sensore e più difficile da indirizzare in installazioni di sensori densi.
L'uscita open-collector NPN dell'E3Z-T61-M3J è il complemento standard per le schede di ingresso PLC di specifica giapponese e per i sistemi PLC che utilizzano moduli di ingresso digitale NPN (sinking).
In connessione NPN, il cavo di uscita nero del ricevitore si collega al terminale di ingresso PLC; il transistor NPN, quando è conduttore (obiettivo nel fascio o assente dal fascio a seconda della modalità),tira il terminale di ingresso verso 0V il PLC legge questo come un input logico 1.
L'uscita NPN gestisce fino a 100mA attraverso il carico, coprendo direttamente i canali di ingresso PLC standard (520mA), luci pilota, relè e piccole bobine solenoidi.
La specifica della tensione residua 1V max a carichi inferiori a 10mA, 2V max a 10 100mA significa che il carico vede la tensione di alimentazione meno il calo residua quando l'uscita è conduttiva.Per gli ingressi PLC con tensione ON minima di 11V a alimentazione a 24V, 22V al terminale di ingresso (24V meno 2V residui) è comodamente al di sopra della soglia.
Omron specifies IP67 for the E3Z series based on new injection moulding technology applied to the PBT housing — the housing geometry is moulded to seal the internal electronics with no separate gaskets or cover screws that could loosen over time.
La designazione a prova di olio estende la protezione agli oli da taglio e ai liquidi di raffreddamento nell'ambiente delle macchine utensili,dove il contatto prolungato con la pellicola di olio è la condizione normale della superficie del sensore piuttosto che uno spruzzo occasionale.
Per le sostanze chimiche aggressive acidi concentrati, solventi clorurati,o fluidi specializzati per la lavorazione dei metalli .
D1: L'E3Z-T61-M3J è un set che unità si collega al PLC, e come è alimentato l'emittente?
L'unità ricevitore genera l'uscita NPN e si collega all'ingresso PLC.L'emettitore richiede solo un alimentatore: marrone a +12 ∆24V DC, blu a 0V.
L'emittente non genera alcun segnale di uscita il filo bianco sul connettore M8 dell'emittente è inutilizzato.
D2: Come vengono selezionate le modalità "Light-ON" e "Dark-ON" e quando si utilizza ciascuna?
Il selettore di modalità di funzionamento è un interruttore sul corpo del ricevitore accessibile con un piccolo cacciavite o uno strumento selettore.
Il PLC vede ON quando nulla blocca il fascio, e OFF quando un bersaglio lo rompe. Dark-ON: l'uscita si attiva quando il fascio viene interrotto.Light-ON è la modalità standard per il rilevamento di oggetti (scommutatori di uscita quando qualcosa entra nella zona).
Dark-ON si adatta per confermare che un percorso è libero o per contare gli elementi che passano attraverso il fascio (l'uscita si attiva ad ogni ripristino del fascio).
D3: La sensibilità è regolabile manualmente con una sola svolta, come viene impostata durante l'installazione?
L'indicatore di stabilità (LED verde) conferma se esiste un margine di segnale sufficiente.Se l'indicatore di stabilità è acceso costantemente, il margine del segnale è adeguato.
Se lampeggia, l'allineamento del fascio deve essere migliorato o il percorso di rilevamento è contaminato.
ridurre la sensibilità solo se si verifica un falso innesco da riflessi o da oggetti vicinifornendo il più ampio margine di stabilità possibile.
D4: L'E3Z-T61-M3J può essere installato all'aperto?
IP67 covers complete dust exclusion and temporary immersion to 1 metre for 30 minutes — the protection level is suitable for weather-exposed outdoor locations that do not involve continuous water jet or submersion.
L'intervallo di temperatura di esercizio è compreso tra -25°C e +55°C, che copre una vasta gamma di condizioni ambientali esterne.le varianti di connettore E3Z-T66/T86 hanno un limite inferiore esteso a -40°C.
La luce solare diretta diretta nella lente del ricevitore può interferire con il rilevamento montare il ricevitore con la sua faccia di rilevamento lontano dall'esposizione diretta al sole o utilizzare una protezione appropriata.
D5: L'oggetto di rilevamento standard ha un diametro minimo di 12 mm ¢ è possibile rilevare oggetti più piccoli?
La dimensione minima di 12 mm si applica all'intero raggio di 15 metri, in cui la sezione trasversale del fascio al punto di rilevamento determina il più piccolo oggetto rilevabile in modo affidabile.Gli oggetti più piccoli possono essere rilevati a 1 metro, oggetti di pochi millimetri di diametro interrompono il fascio in modo affidabile.
Se l'applicazione richiede il rilevamento di oggetti di dimensioni inferiori a 12 mm a lunga distanza,gli accessori a fessura stretta (ordinati separatamente) possono essere montati sia sull'emittente che sul ricevitore per definire una sezione trasversale del raggio più stretta, riducendo la distanza massima di rilevamento ma aumentando la sensibilità agli oggetti piccoli lungo l'asse del fascio.
