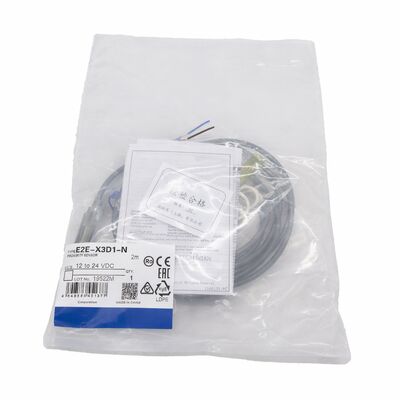

Sensore di prossimità induttivo Omron E2E-X3D1-N
M12, 3mm, Schermato, DC 2 fili Normalmente Aperto
Marca: Omron | Serie: E2E | Codice prodotto: E2E-X3D1-N / E2EX3D1N
Stato: Nuovo in confezione originale | Spedizione gratuita | Disponibile
Affidabilità comprovata in applicazioni industriali
Il sensore di prossimità induttivo schermato Omron E2E-X3D1-N si è affermato come punto di riferimento per l'affidabilità in macchine utensili, nastri trasportatori, celle robotiche e maschere di assemblaggio. Questo sensore cilindrico filettato M12 presenta un campo di rilevamento di 3 mm, un'uscita DC a 2 fili normalmente aperta e una protezione ambientale IP67 per rilevare bersagli in metallo ferroso senza contatto fisico.
Specifiche chiave
| Specifica |
Valore |
| Corpo |
Cilindrico M12, corpo filettato |
| Distanza di rilevamento |
3 mm (nominale) |
| Metodo di rilevamento |
Induttivo (metalli ferrosi) |
| Schermatura |
Schermato — montaggio a filo possibile |
| Tipo di uscita |
DC a 2 fili, protetto contro l'inversione di polarità |
| Modalità operativa |
NA (Normalmente Aperto) |
| Tensione di alimentazione |
10-30 V CC |
| Intervallo corrente di carico |
3-100 mA |
| Frequenza di risposta |
Massimo 1.000 Hz |
| Temperatura operativa |
-25°C a +70°C |
| Grado di protezione |
IP67 / A prova di olio |
| Materiale del corpo |
Ottone nichelato |
| Certificazioni |
CE, NEMA 1/4/6/12/13 |
Fonte: Scheda tecnica serie Omron E2E, Cat. n. D126-E1
Capacità di montaggio a filo
Il design schermato dirige il campo elettromagnetico in avanti attraverso la faccia del sensore, consentendo l'installazione a filo in staffe metalliche e telai di macchine senza interferenze. Ciò elimina la necessità di anelli distanziatori in plastica o requisiti minimi di distanza, offrendo la massima flessibilità di progettazione in installazioni compatte.
Semplicità DC a 2 fili
L'architettura di uscita DC a 2 fili semplifica l'installazione richiedendo solo due conduttori, rendendola ideale per sostituire interruttori meccanici e ridurre la complessità del cablaggio. Questo design offre compatibilità diretta con la maggior parte delle schede di ingresso PLC mantenendo un funzionamento affidabile.
Prestazioni ad alta velocità
Con una frequenza di risposta massima di 1.000 Hz, questo sensore gestisce applicazioni ad alta velocità, tra cui il conteggio dei denti degli ingranaggi, l'indicizzazione e il rilevamento di bersagli rotanti con un ampio margine di prestazioni per le applicazioni industriali standard.
Robusta protezione ambientale
La certificazione IP67 garantisce una protezione completa contro l'ingresso di polvere e l'immersione temporanea in acqua. La faccia di rilevamento resistente all'olio e il rivestimento del cavo in PVC forniscono protezione aggiuntiva contro oli da taglio, refrigeranti e ambienti di lavaggio ad alta pressione comuni nelle applicazioni di macchine utensili.
Indicatori LED doppi
- Indicatore di impostazione verde: Conferma l'alimentazione e il rilevamento del bersaglio all'interno del campo di rilevamento durante l'installazione
- Indicatore operativo rosso: Mostra lo stato dell'uscita in tempo reale per la messa in servizio e la risoluzione dei problemi
Applicazioni comuni
- Macchine utensili e centri CNC - rilevamento presenza pezzo e conferma posizione
- Attrezzature di fine braccio robotico - rilevamento pezzo pinza e verifica pezzo
- Sistemi di trasporto - rilevamento pallet e conferma posizione
- Linee di stampaggio e presse - protezione stampo e conferma alimentazione materiale
- Assemblaggio automobilistico - verifica presenza componenti
- Linee alimentari e bevande - rilevamento imballaggi metallici
Varianti del modello
| Modello |
Connessione |
Note |
| E2E-X3D1-N 2M |
Cavo pre-cablato in PVC da 2 m |
Variante più comunemente a magazzino |
| E2E-X3D1-N 5M |
Cavo pre-cablato in PVC da 5 m |
Corse più lunghe senza estensione |
| E2E-X3D1-M1G |
Connettore M12 |
Installazioni a disconnessione rapida |
| E2E-X3D2-N 2M |
Cavo pre-cablato in PVC da 2 m |
Versione con uscita NC |
Domande frequenti
Il sensore E2E-X3D1-N rileva metalli non ferrosi come alluminio o acciaio inossidabile?
Sebbene ottimizzato per metalli ferrosi, questo sensore rileverà metalli non ferrosi con una distanza di rilevamento ridotta (tipicamente dal 40% al 50% della distanza nominale per l'alluminio). Verificare l'affidabilità del rilevamento con il materiale del bersaglio effettivo durante l'installazione.
È possibile montare più sensori vicini tra loro?
Sì, con una distanza minima di 30 mm affiancati o 20 mm uno di fronte all'altro per evitare interferenze reciproche. Per distanze inferiori, considerare varianti a frequenza alternativa.
Qual è la differenza tra uscita NA e NC?
L'uscita Normalmente Aperta (NA) si chiude quando viene rilevato un bersaglio (E2E-X3D1-N). L'uscita Normalmente Chiusa (NC) si apre quando viene rilevato un bersaglio (E2E-X3D2-N). La maggior parte delle applicazioni utilizza NA per la logica di rilevamento presenza.
Qual è il requisito di carico minimo di 3 mA?
I sensori DC a 2 fili richiedono una corrente di carico minima di 3 mA per un corretto funzionamento. La maggior parte degli ingressi PLC industriali assorbe 5-15 mA, ben al di sopra di questa soglia.
Il sensore E2E-X3D1-N viene sostituito da modelli più recenti?
Sebbene Omron offra la serie E2E NEXT con funzionalità migliorate, l'E2E-X3D1-N rimane disponibile ed è la sostituzione diretta per le installazioni esistenti che richiedono forma, adattamento e funzionalità identiche.
Imballaggio e spedizione
Spedito nuovo nella confezione originale Omron, sigillato in fabbrica. Spedizione gratuita inclusa con spedizione rapida per unità disponibili. Gli ordini internazionali vengono spediti tramite DHL, FedEx o UPS con tracciamento completo.
