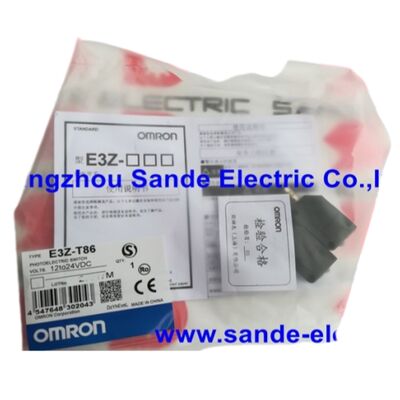

E3Z-T86 Omron testa sensore fotoelettrico E3ZT86

Omron E3Z-T86∙ Set di sensori fotoelettrici attraverso il raggio ∙ 15m sensore, infrarossi 870nm, PNP Light-ON/Dark-ON, 1224VDC, 100mA, IP67, M8 connettore, da -40°C a +55°C

Visualizzazione

IlOmron E3Z-T86è un sensore fotoelettrico a fascio trasversale della serie compatta E3Z emittente e ricevitore in case quadrate abbinate, ciascuna connessa tramite il connettore a 4 pin M8,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm,.

La serie E3Z ha venduto più di un milione di unità all'anno, un volume commerciale che riflette la posizione della serie come una selezione standard in una vasta gamma di automazione industriale, imballaggio,manipolazione dei materiali, e applicazioni di magazzinaggio in cui sono specificati sensori fotoelettrici in miniatura.

La configurazione del fascio trasversale colloca l'emittente su un lato della zona di rilevamento e il ricevitore sull'altro.

L'emittente proietta continuamente un raggio di infrarossi modulato; il ricevitore monitora il livello del segnale ricevuto.il segnale del ricevitore scende e gli interruttori di uscita.

Questo è il metodo di rilevamento fotoelettrico più immune. Non è influenzato dalla riflettività, dal colore, dalla finitura della superficie del bersaglio.o angolo di presentazione .

A 15 metri, l'E3Z-T86 può coprire distanze che la maggior parte dei sensori riflettenti non può raggiungere.

Il suffisso L identifica l'emittente nella coppia E3Z-T86 (E3Z-T86-L), e il suffisso D identifica il ricevitore (E3Z-T86-D).

L'emittente non contiene alcuna uscita di commutazione; il ricevitore elabora il segnale ricevuto e genera l'uscita PNP che si collega al PLC.

Specificità principali

15 metri di rilevamento vantaggio attraverso il raggio

La distanza di rilevamento di 15 metri dell'E3Z-T86 è il vantaggio diretto della geometria del fascio trasversale.e il sensore si basa sulla luce riflessa dal bersaglio e che ritorna al ricevitore, il livello del segnale scende con la quarta potenza della distanza (legge del quadrato inverso due volte: una volta dall'emittente al bersaglio, una volta dal bersaglio al ricevitore).

Nel rilevamento del fascio trasversale, il ricevitore vede l'emittente direttamente e la piena potenza dell'emittente è diretta verso il ricevitore senza perdite di riflessione.

Questo vantaggio geometrico fondamentale è il motivo per cui l'E3Z-T86 raggiunge 15 metri mentre la variante riflettente diffusa E3Z copre 1 metro dallo stesso alloggiamento.

Per le applicazioni in grandi aree di macchine,  rilevamento della fine della linea del sistema trasportatore, presenza dei veicoli nelle banchine di carico, rilevamento dei pallet nei corridoi dei magazzini,monitoraggio dei cancelli e degli accessi  la capacità di raggi transversali di 15 metri elimina la necessità di ulteriori sensori o accessori riflettenti.

La dimensione minima dell'oggetto rilevabile di 12 mm specifica il bersaglio opaco più piccolo che rompe in modo affidabile il fascio alla massima distanza.

Oggetti più piccoli: sensori di orientamento dei singoli prodotti.rilevamento di parti sottili richiedono che il sensore sia posizionato più vicino al bersaglio per garantire che il piccolo oggetto interrompa completamente la sezione trasversale del fascio nel punto di rilevamento.

870nm Infrarossi

The 870nm near-infrared wavelength is invisible to human eyes and is significantly attenuated by most optical bandpass filters — properties that benefit both safety (no visible beam in the work area) and performance (modulation at specific frequencies distinguishes the sensor's own beam from ambient infrared from fluorescent lighting, lampade a incandescenza e luce solare).

La serie E3Z di Omron utilizza un algoritmo unico per l'immunità alle interferenze che convalida il modulo di modulazione ricevuto piuttosto che misurare solo il livello del segnale.

Questo approccio respinge i segnali falsi provenienti da altri sensori E3Z che operano nelle vicinanze, da alimentatori a commutazione ad alta frequenza,e da sorgenti infrarosse pulsate nell'ambiente – un vantaggio pratico in impianti di sensori densi e ambienti di stoccaggio automatizzati in cui più coppie di sensori operano in prossimità.

-40°C a +55°C ️ Capacità di stoccaggio a freddo e ambiente caldo

The extended cold temperature rating of −40°C is specific to the E3Z-T66/T86/R66/R86 connector models — Omron's E3Z documentation notes that this operating range applies to these connector variants while other E3Z models are rated to −25°C minimum.

Questa gamma di temperature più ampia qualifica l'E3Z-T86 per magazzini a freddo, impianti all'aperto in climi freddi,e apparecchiature di refrigerazione in cui i sensori standard non possono funzionare in modo affidabile durante la sequenza di avvio a temperature molto basse.

A +55°C al massimo, l'E3Z-T86 copre ambienti industriali caldi ̇ locali non ventilati per macchine, apparecchiature esterne in esercizio estivo,e aree adiacenti alle attrezzature di processo termico senza raggiungere i limiti termici che comprometterebbero il circuito dell'amplificatore del ricevitore.

Domande frequenti

Q1: L'E3Z-T86 è un set ̇ l'unità di emissione deve essere collegata al PLC separatamente?

No. L'emittente (E3Z-T86-L) richiede solo una connessione di alimentazione (24V di alimentazione continua al filo marrone, 0V al filo blu).il transistor di uscita, e il connettore M8 con l'uscita del segnale PNP (cavo nero).

L'emittente e il ricevitore ricevono ciascuno connessioni di alimentazione indipendenti ̇ non collegano l'alimentazione l'una all'altra.

D2: Cosa cambia la selezione "Light-ON" / "Dark-ON" e quando è appropriato?

Light-ON (LO): l'uscita si attiva quando il fascio viene ricevuto (via libera). Il PLC vede l'uscita ON quando nulla sta bloccando il fascio, e OFF quando un bersaglio lo blocca. Dark-ON (DO):l'uscita si attiva quando il fascio è interrotto.

Il PLC vede ON quando un bersaglio è nel fascio e OFF quando il percorso è libero.

Utilizzare DO per confermare che un passaggio è libero o per contare gli elementi che passano attraverso il fascio (l'uscita si attiva quando il fascio viene ripristinato dopo ogni interruzione).

D3: L'angolo di direzione è 3° 15° quanto deve essere preciso l'allineamento tra emittente e ricevitore?

L'angolo di direzione definisce il cono di emissione e ricezione effettivo del fascio.Un intervallo di 3° ∼ 15° significa che l'angolo di mezz'angolo effettivo del fascio inizia a 3° e che il sensore può ancora rilevare entro 15° di disallineamento.

Per le installazioni di 15 m, un disallineamento di 3° presso l'emettitore si traduce in uno spostamento laterale di circa 785 mm presso il ricevitore, molto superiore a quello che qualsiasi apparecchio di montaggio può sostenere accidentalmente.

In pratica, l'allineamento con un livello di liquore e la posizione grossa iniziale stabiliscono entrambe le unità entro 1°, il che fornisce un margine sostanziale.

Omron osserva che lo spostamento dell'asse meccanico e ottico nell'E3Z è inferiore a ± 2,5 °, semplificando l'allineamento rispetto ai progetti di sensori precedenti.

D4: L'E3Z-T86 può essere utilizzato in ambienti con altre fonti di luce a infrarossi come lampade di calore o riscaldatori a infrarossi?

Il segnale a infrarossi modulato e l'algoritmo di immunità alle interferenze di Omron respingono le sorgenti a infrarossi a stato stazionario ∙ lampade a incandescenza, lampade di calore, riscaldatori a infrarossi,e la luce solare non producono segnali modulati alla frequenza di funzionamento del sensore e sono quindi respinti.

Le fonti infrarosse pulsate che operano vicino alla frequenza di modulazione del sensore sono di particolare interesse per il tipo di interferenza.L'immunità dell'E3Z-T86 alla luce esterna in ambienti industriali standard è molto elevata.

Per gli impianti in prossimità di asciugatrici a infrarossi a impulsi, lampade di raffreddamento o sistemi di comunicazione, verificare l'assenza di interferenze durante la messa in servizio monitorando l'indicatore di stabilità del ricevitore.

Q5: Qual è la dimensione minima dell'oggetto che può essere rilevato in modo affidabile a distanze inferiori a 15 m?

La specifica della dimensione minima dell'oggetto di 12 mm si applica al raggio massimo di 15 m, in cui il diametro apparente del fascio nella posizione di destinazione è il fattore chiave.

A distanze più brevi, la sezione trasversale del raggio al bersaglio è più piccola e gli oggetti proporzionalmente più piccoli possono essere rilevati in modo affidabile.

A 1 m, oggetti di circa 1 mm di diametro possono interrompere il fascio

Per ciascuna applicazione specifica di rilevamento, provare la dimensione minima rilevabile in modo affidabile alla distanza di funzionamento prevista, piuttosto che basarsi sulla specifica nominale del raggio massimo di 12 mm.
