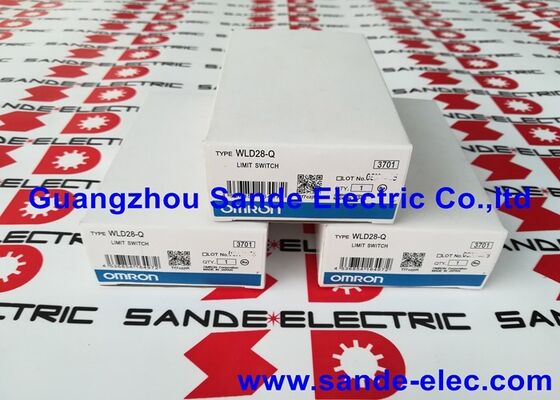

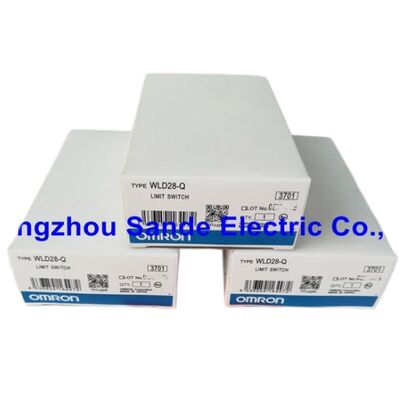

Nuovo omron WLD28-Q WLD28Q limite di commutazione spedizione gratuita consegna rapida

Omron WLD28-Q | Interruttore di finecorsa per uso generale — Attuatore a molla elicoidale (diametro 6,5 mm × 140 mm), Azione a scatto, SPST-NO + SPST-NC, 10A/500VAC, Auto-ritorno, IP67

Panoramica

L' Omron WLD28-Q è una variante con attuatore a molla elicoidale dell'interruttore di finecorsa per uso generale serie WL — il corpo WL28 equipaggiato con una molla elicoidale in acciaio inossidabile con diametro del filo di 6,5 mm e lunghezza totale di 140 mm, che fornisce un attuatore con approccio omnidirezionale che si deflette sotto contatto da qualsiasi direzione laterale e ritorna automaticamente alla posizione neutra quando la forza di contatto viene rimossa.

Il meccanismo a scatto all'interno del corpo dell'interruttore fornisce una transizione dei contatti pulita e a rimbalzo ridotto, indipendentemente dalla velocità di avvicinamento dell'elemento di attuazione — da un tavolo di macchina a movimento lento a un pusher di nastro trasportatore a ciclo rapido.

La serie WL è la linea principale di Omron per il rilevamento di posizione di macchine per uso generale tramite contatto fisico.

Dove i sensori induttivi e fotoelettrici hanno ampiamente sostituito gli interruttori di finecorsa nei nuovi progetti per il rilevamento standard di presenza/assenza, la serie WL mantiene un'applicazione attiva in contesti in cui il contatto fisico è il metodo di rilevamento corretto: rilevamento di parti flessibili o morbide in cui l'interruttore deve deflettersi fisicamente con il bersaglio anziché rilevare metallo a distanza, elementi di attuazione in cui la direzione di avvicinamento è variabile o omnidirezionale e installazioni in cui la corsa flessibile della molla elicoidale consente di rilevare bersagli che danneggerebbero un pistone o un rullo rigido.

L'attuatore a molla elicoidale è la caratteristica specifica che definisce questa variante all'interno della famiglia di prodotti WLD28.

La molla in acciaio inossidabile offre resistenza alla corrosione in ambienti con refrigerante e olio, e la lunghezza della molla di 140 mm offre una generosa zona di attuazione — la molla si deflette e aziona l'interruttore interno su una lunghezza di corsa molto maggiore di quanto possa consentire un pistone o un rullo.

Questa corsa di attuazione estesa è preziosa per rilevare bersagli in transito in cui l'avvicinamento non è controllato con precisione, o in cui la ripetibilità del posizionamento della macchina è insufficiente a garantire un'affidabile attuazione di un pistone a corsa breve.

Specifiche chiave

Attuatore a molla elicoidale — Contatto omnidirezionale da qualsiasi angolazione

La molla elicoidale è l'attuatore più versatile della serie WL. A differenza del pistone a rullo (che agisce solo sull'avvicinamento verticale/assiale) o della leva a rullo (che agisce su un piano di rotazione definito), la molla elicoidale accetta l'attuazione da qualsiasi direzione laterale — la molla si piega sotto la forza da qualsiasi angolazione e aziona internamente l'interruttore a scatto a un angolo di deflessione definito, indipendentemente dalla direzione da cui proveniva la forza.

Questa caratteristica omnidirezionale elimina il requisito di allineamento che rende altri tipi di attuatori dipendenti da una geometria di avvicinamento del bersaglio precisa.

La molla in acciaio inossidabile con diametro del filo di 6,5 mm fornisce la resistenza del materiale e la resistenza alla corrosione per gli ambienti industriali.

La lunghezza totale della molla di 140 mm crea una zona di attuazione di circa 100 mm+ di corsa utile — un bersaglio che passa ovunque lungo questa zona deflette la molla e aziona l'interruttore, fornendo una generosa finestra di rilevamento lungo la lunghezza della molla che gli attuatori a pistone non possono fornire.

Per applicazioni come il rilevamento di espulsione pezzi sulle presse, il rilevamento di inceppamenti del nastro trasportatore in cui un prodotto può spingere da qualsiasi direzione, il rilevamento di rotture di nastro o filo su apparecchiature di processo continuo e il rilevamento di presenza di componenti flessibili che non possono spingere un attuatore rigido, la risposta flessibile e omnidirezionale della molla elicoidale è la caratteristica abilitante.

Meccanismo a scatto — Commutazione affidabile indipendente dalla velocità di avvicinamento

Il meccanismo a scatto immagazzina energia in una molla fino a un punto di innesco definito, quindi la rilascia rapidamente — facendo passare i contatti ad alta velocità, indipendentemente da quanto lentamente o rapidamente sia stata applicata la forza di attuazione.

Questa indipendenza dalla velocità è fondamentale per due ragioni pratiche.

Primo, elementi di attuazione a movimento lento — un tavolo idraulico che si muove a 1 mm/minuto, un dispositivo di posizionamento manuale — applicano forza all'interruttore così lentamente che un semplice contatto a molla attraverserebbe gradualmente la zona di commutazione, producendo un periodo prolungato di rimbalzo del contatto o arco elettrico sulle superfici di contatto. L'azione a scatto elimina questo assicurando che il contatto passi da aperto a chiuso (o da chiuso a aperto) in microsecondi, indipendentemente dalla velocità dell'elemento di attuazione.

Secondo, l'azione a scatto produce una forza di contatto e una pressione di contatto costanti sull'intera gamma di velocità operative e temperature.

La ripetibilità del punto di commutazione — l'isteresi meccanica tra le posizioni di accensione e spegnimento — è stretta e prevedibile, motivo per cui Omron specifica con precisione la dimensione della pre-corsa (tipicamente 1,7 mm per le varianti con pistone a rullo WLD28).

SPST-NO + SPST-NC — Doppio interruzione a 2 circuiti

La configurazione dei contatti fornisce un circuito normalmente aperto e un circuito normalmente chiuso da un singolo corpo interruttore, ciascuno implementato come doppio interruzione — il contatto interrompe il circuito in due punti contemporaneamente.

I contatti a doppio interruzione forniscono una distanza di interruzione dell'arco doppia rispetto ai contatti a singola interruzione con la stessa corsa del contatto, motivo per cui la serie WL raggiunge la classificazione di contatto 10A/500VAC/600VAC in un corpo interruttore compatto.

Nei circuiti di controllo delle macchine, avere contatti sia NO che NC disponibili da un unico corpo interruttore è la configurazione standard per l'interblocco di posizione: il contatto NO conferma la posizione azionata al PLC (si chiude quando la molla è deflessa), mentre il contatto NC si apre contemporaneamente — fornendo un'azione di commutazione che può contemporaneamente eccitare un circuito e diseccitare un altro con una singola attuazione dell'interruttore.

FAQ

Q1: La molla è descritta come "auto-ritorno" — cosa significa per il funzionamento?

Auto-ritorno significa che l'attuatore ritorna alla sua posizione neutra (libera) sotto la forza della molla quando l'elemento di attuazione si ritrae, e i contatti ritornano contemporaneamente al loro stato originale (NO si apre, NC si chiude).

Non c'è azione di blocco o mantenimento — l'interruttore non mantiene il suo stato azionato dopo che la forza di attuazione è stata rimossa.

Questa è la configurazione standard per il rilevamento di posizione: l'interruttore viene azionato solo mentre il bersaglio preme la molla, e il contatto ritorna al suo stato di riposo non appena il bersaglio si ritrae.

Q2: Qual è la differenza tra il contatto a doppio interruzione a 2 circuiti e un normale SPDT a singola interruzione?

Un normale SPDT (single pole double throw) commuta un terminale comune tra due contatti — un polo, due posizioni.

La configurazione del contatto a doppio interruzione a 2 circuiti del WLD28-Q fornisce due circuiti separati e indipendenti: un circuito SPST-NO (single pole single throw, normally open) e un circuito SPST-NC (single pole single throw, normally closed), ciascuno con azione a doppio interruzione.

I due circuiti commutano simultaneamente ma sono elettricamente isolati l'uno dall'altro. Ciò consente ai circuiti NO e NC di commutare tensioni o circuiti diversi in modo indipendente, a differenza di un SPDT in cui entrambi i collegamenti condividono il terminale comune.

Q3: A 10A/500VAC, il WLD28-Q può commutare direttamente i circuiti del motore?

La corrente nominale resistiva di 10A si applica a carichi non induttivi (resistivi) a 250VAC. Per i carichi del motore, la corrente di spunto all'avvio del motore (tipicamente 6× corrente a pieno carico) deve rientrare nella corrente di spunto dell'interruttore, e la durata dei contatti a corrente di carico del motore è inferiore alla vita elettrica nominale resistiva di 750.000 operazioni.

Per la commutazione di piccoli motori (frazioni di cavallo), la commutazione diretta è possibile con un'adeguata riduzione della potenza.

Per motori più grandi, un contattore intermedio protegge i contatti dell'interruttore di finecorsa ed è una pratica standard.

Q4: La molla in acciaio inossidabile è lunga 140 mm — come è fissata al corpo dell'interruttore?

La molla elicoidale si attacca al corpo WLD28 nella sezione della testa, dove la base della molla si interfaccia con il meccanismo di attuazione dell'interruttore. La deflessione della molla in qualsiasi direzione laterale trasmette forza al meccanismo a scatto interno.

Per l'installazione, il corpo dell'interruttore viene montato sulla macchina con viti M4 attraverso i fori di montaggio dell'alloggiamento dell'interruttore, con la molla orientata nella direzione dell'avvicinamento previsto del bersaglio. La costruzione in acciaio inossidabile resiste al refrigerante, all'olio e agli agenti di pulizia tipici degli ambienti delle macchine utensili.

Q5: Qual è la differenza tra la durata di servizio di tipo generale e la durabilità elettrica nominale?

La vita meccanica (15.000.000 di operazioni) è il numero di attuazioni che il meccanismo dell'interruttore sopporta senza carico — deflessione della molla, azione a scatto e ritorno — in condizioni standard. La vita elettrica (750.000 operazioni) è il numero di attuazioni a carico nominale (10A/250VAC resistivo), dopo di che la resistenza di contatto può aumentare oltre le specifiche a causa dell'erosione da arco sulle superfici di contatto.

Nelle applicazioni che commutano piccoli carichi PLC (5–20mA), la vita elettrica effettiva è molto più lunga delle 750.000 operazioni nominali — l'erosione dei contatti a correnti di ingresso PLC in microampere è trascurabile. Per la commutazione di carichi pesanti vicino alla corrente nominale, la vita elettrica di 750.000 operazioni è la specifica limitante.
