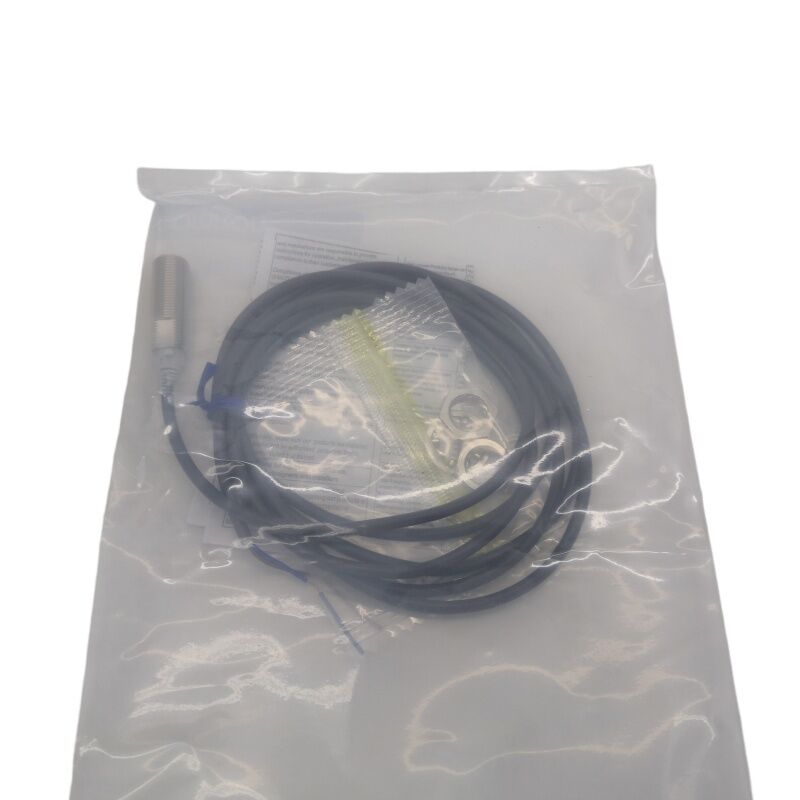

Sensore induttivo di prossimità schermato Omron E2E-X3D1-N M12
Sensore induttivo di prossimità schermato M12, distanza di rilevamento 3mm, 2 fili DC, Normalmente Aperto, grado di protezione IP67
Marca: Omron
Serie: E2E
Codice articolo: E2E-X3D1-N (Ricercato anche come: E2EX3D1N | E2E-X3D1N | E2E-X3D1-N 2M / 5M)
Tipo: Sensore induttivo di prossimità - Schermato, montaggio a filo, cilindrico M12
Disponibilità: Disponibile - Spedizione rapida in tutto il mondo
Corpo compatto. Provato ovunque.
Il corpo cilindrico M12 è la dimensione di filettatura più comune nei sensori industriali, adatto a spazi ristretti e filettabile in fori passanti standard. L'Omron E2E-X3D1-N è il sensore induttivo di prossimità schermato standard di Omron in formato M12, caratterizzato da una distanza di rilevamento nominale di 3 mm, uscita a 2 fili DC e commutazione normalmente aperta. Rileva bersagli in metallo ferroso senza contatto, non genera usura e gestisce condizioni ambientali tra cui nebbia d'olio, refrigerante, vibrazioni e lavaggio.
Specifiche tecniche
| Parametro |
Specifiche |
| Serie |
E2E |
| Dimensioni alloggiamento |
Cilindrico M12, filettato |
| Distanza di rilevamento (nominale) |
3 mm |
| Distanza di impostazione |
Da 0 a 4,8 mm |
| Schermatura |
Schermato (montaggio a filo) |
| Materiale del bersaglio |
Metalli ferrosi |
| Tipo di uscita |
2 fili DC, tipo di polarità |
| Modalità operativa |
NA (Normalmente Aperto) |
| Tensione di alimentazione |
10-30V DC (nominale: 12-24V DC) |
| Consumo di corrente |
13 mA max. |
| Capacità di commutazione |
3-100 mA |
| Frequenza di risposta |
1.000 Hz max. |
| Tensione residua |
3V max. (a carico di 100 mA) |
| Corrente di dispersione |
0,8 mA max. |
| Temperatura operativa |
−25°C a +70°C |
| Grado di protezione |
IEC 60529: IP67 / A prova di olio |
| Materiale alloggiamento |
Ottone nichelato |
| Certificazioni |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| Opzioni lunghezza cavo |
2M / 5M / 10M (pre-cablato) |
Vantaggi del design schermato
La costruzione schermata concentra il campo di rilevamento elettromagnetico in avanti attraverso la faccia del sensore anziché irradiarsi lateralmente. Ciò consente il montaggio a filo in staffe metalliche, piastre o telai di macchine senza che il metallo circostante disturbi il campo di rilevamento o causi falsi rilevamenti.
Cablaggio a 2 fili DC
Il design a 2 fili fa passare il segnale di uscita in serie con il carico su soli due conduttori, semplificando il cablaggio e riducendo l'ingombro dei cavi. Parametri chiave:
- Capacità di commutazione: 3-100 mA
- Corrente di dispersione: 0,8 mA max.
Durata ambientale
- Grado di protezione IP67 - antipolvere e resistente a immersioni temporanee
- Costruzione a prova di olio, resistente all'esposizione a oli da taglio
- Circuito interno solidamente incapsulato per resistenza alle vibrazioni
- Intervallo operativo: −25°C a +70°C
- Corpo cilindrico in ottone nichelato per resistenza alla corrosione
Doppio indicatore LED
- LED rosso - indica quando l'uscita è attiva (bersaglio rilevato)
- LED verde - indica alimentazione corretta e intervallo di rilevamento durante la configurazione
Applicazioni comuni
- Conferma presenza pezzo su macchine utensili CNC
- Rilevamento posizione su nastri trasportatori e movimentazione materiali
- Sensori per attrezzature di fine braccio in celle robotiche
- Verifica componenti su linee di assemblaggio automobilistico
- Rilevamento metalli su apparecchiature di imballaggio
Modelli correlati
| Modello |
Differenza chiave |
| E2E-X3D1-N (questo articolo) |
Pre-cablato, cavo standard in PVC resistente all'olio, NA |
| E2E-X3D2-N |
Stessa specifica, uscita NC (normalmente chiusa) |
| E2E-X3D1-M1G |
Connettore M12 (disposizione pin IEC), NA |
| E2E-X3D1-US |
Versione certificata UL per applicazioni nordamericane |
| E2E-X3D1-U |
Pre-cablato con cavo in poliuretano (rinforzato, resistente all'olio) |
| E2E-X8MD1 |
Corpo M12, non schermato, distanza di rilevamento 8mm |
Domande frequenti
È possibile montare l'E2E-X3D1-N a filo in una staffa metallica?
Sì, il design schermato consente il montaggio a filo in metallo. Il campo elettromagnetico è focalizzato in avanti, quindi il metallo circostante non interferisce. Per sensori multipli, mantenere una distanza minima di 30 mm lateralmente o 20 mm faccia a faccia per evitare interferenze.
Qual è il requisito minimo di corrente di carico e funzionerà con l'ingresso del mio PLC?
Il sensore richiede una corrente di carico minima di 3 mA. La maggior parte delle schede di ingresso discrete PLC standard assorbe da 5 mA a 10 mA e funziona senza problemi. Il sensore lascia passare fino a 0,8 mA di corrente di dispersione quando è spento, il che è tipicamente compatibile con l'hardware PLC industriale moderno.
Qual è la differenza tra l'E2E-X3D1-N e l'E2E-X3D1-U?
Entrambi condividono specifiche di rilevamento identiche. L'E2E-X3D1-N utilizza un cavo in PVC resistente all'olio, mentre l'E2E-X3D1-U utilizza un cavo in poliuretano (PUR) meccanicamente rinforzato per applicazioni con flessioni ripetute, sostanze chimiche aggressive o rischio di abrasione.
Come si regola la distanza di rilevamento sull'E2E-X3D1-N?
Questo sensore ha una sensibilità fissa impostata in fabbrica per una distanza di rilevamento di 3 mm. La distanza effettiva può variare tra 0 e 4,8 mm regolando la distanza fisica tra la faccia del sensore e il bersaglio, ma il guadagno interno non è regolabile dall'utente.
L'E2E-X3D1-N è elencato come dismesso o sostituito - dovrei preoccuparmi della disponibilità?
Omron ha integrato i modelli E2E a 2 fili DC nella serie E2E NEXT nell'ottobre 2022. Tuttavia, l'E2E-X3D1-N rimane ampiamente disponibile in tutto il mondo e continua ad essere ampiamente utilizzato come pezzo di ricambio per installazioni esistenti.
