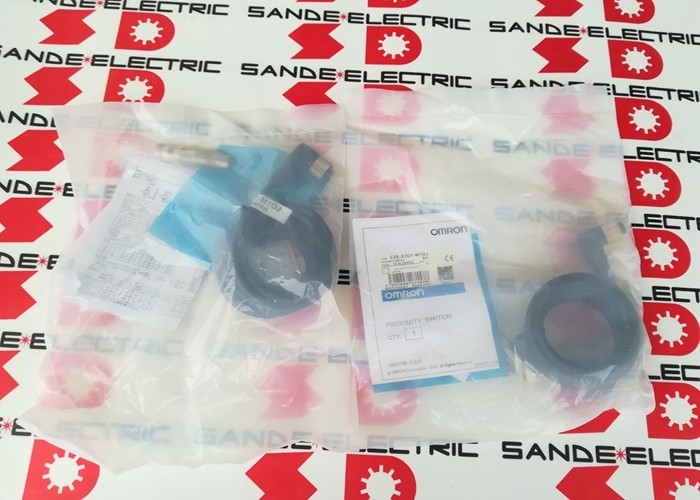

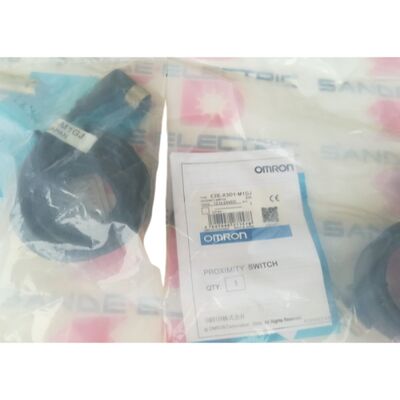

Nuovo sensore di prossimità OMRON Switch E2E-X3D1-M1CJ E2EX3D1M1CJ

Omron E2E-X3D1-M1CJ | Sensore di prossimità induttivo — M12 schermato, 3mm NA, DC a 2 fili, 12–24VDC, 1kHz, Montaggio a pannello, Connettore M12 codificato A, IP67

Panoramica

L'Omron E2E-X3D1-M1CJ è una variante a montaggio su pannello del sensore di prossimità schermato M12 della serie E2E — lo stesso elemento di rilevamento del sensore M12 standard E2E-X3D1 ma configurato per l'installazione in un pannello di controllo o in una porta dell'apparecchiatura piuttosto che in un telaio o una staffa della macchina.

Dove il sensore M12 standard si avvita direttamente in una struttura della macchina nel punto di rilevamento, la versione a montaggio su pannello è progettata per essere montata in un ritaglio del pannello e collegata ai cavi sul campo tramite il connettore M12 codificato A, con la faccia del sensore orientata per rilevare attraverso il pannello o posizionata in un'apertura del pannello.

Il connettore M12 codificato A è l'interfaccia elettrica distintiva. La codifica A è la configurazione standard della chiave M12 utilizzata per sensori e attuatori DC nell'automazione industriale — i connettori M12 codificati A a 4 pin sono l'interfaccia dominante sui sensori di tipo connettore E2E di Omron e sono compatibili con la vasta gamma di cavi sul campo e connettori a T codificati A M12 utilizzati nel cablaggio di automazione delle macchine europee e globali.

L'allineamento del codice A impedisce l'accoppiamento accidentale con connettori codificati B (utilizzati per profibus/fieldbus) o codificati D (Ethernet), eliminando una fonte comune di errori di cablaggio sul campo.

L'uscita NA DC a 2 fili offre la stessa semplicità di installazione riscontrata in tutti i modelli E2E DC a 2 fili: due fili trasportano sia l'alimentazione che il segnale, collegandosi in serie con il carico tra il positivo di alimentazione e il comune.

Con l'alloggiamento a montaggio su pannello e il connettore M12, l'E2E-X3D1-M1CJ può essere installato nel pannello, collegato ai cavi sul campo dalla parte anteriore e sostituito senza disturbare il cablaggio fisso della macchina.

Specifiche chiave

Configurazione a montaggio su pannello — Sensore sul pannello, non sulla macchina

I sensori di prossimità a montaggio su pannello svolgono una funzione di installazione diversa rispetto ai sensori di posizione montati sulla macchina. Invece di rilevare un bersaglio su un asse mobile della macchina o su un dispositivo di fissaggio, i sensori a montaggio su pannello nelle apparecchiature di automazione rilevano componenti a breve distanza attraverso la faccia del pannello — presenza di piccoli componenti in un dispositivo di fissaggio visto attraverso un'apertura del pannello, presenza di etichette su un meccanismo di dispensazione montato su pannello o prossimità del bersaglio in un assemblaggio di dispositivi in linea compatto.

Il formato dell'alloggiamento a montaggio su pannello consente di installare e orientare il sensore dalla parte anteriore del pannello — il materiale di fissaggio fissa il corpo del sensore nel ritaglio del pannello e il connettore M12 fornisce la connessione del cavo sul campo in una posizione definita e accessibile sulla superficie del pannello.

Per i costruttori di macchine e gli integratori di sistemi che progettano apparecchiature con layout di pannello standardizzati, il formato del sensore a montaggio su pannello si integra perfettamente nell'ingegneria del pannello con una dimensione del foro di montaggio definita e una posizione del connettore, coerenti su più unità.

DC a 2 fili NA su connettore M12 codificato A — Semplicità di cablaggio e compatibilità standard

Il circuito DC a 2 fili su un connettore M12 codificato A riduce l'interfaccia a due fili funzionali — positivo di alimentazione (pin 1, marrone) e uscita/carico (pin 4, blu) nell'assegnazione standard a 4 pin codificata A. I pin 2 e 3 del connettore M12 a 4 pin non vengono utilizzati nella configurazione a 2 fili e sono lasciati aperti sul sensore.

Lo standard del connettore M12 codificato A significa che il lato del gruppo cavo viene fornito da uno qualsiasi delle decine di produttori globali di cavi standard codificati A M12 — stili di corpo dritti e ad angolo retto, materiali della guaina in PVC e PUR, varianti schermate e non schermate, in lunghezze da 0,5 m a 15 m.

Questa standardizzazione elimina la dipendenza da un unico fornitore di cavi e semplifica la gestione dei pezzi di ricambio nelle strutture che mantengono più sensori E2E su più macchine.

Rilevamento da 3 mm da M12 schermato — Montaggio a filo, Gap preciso

La distanza di rilevamento di 3 mm dell'E2E-X3D1-M1CJ schermato è classificata per il bersaglio standard in ferro da 12 × 12 × 1 mm — appropriato per rilevare piccoli componenti metallici a breve distanza con una zona di rilevamento definita.

La costruzione schermata concentra il campo assialmente, il che significa che la zona di rilevamento è ben definita e prevedibile — pannelli metallici adiacenti, materiale di fissaggio e componenti vicini hanno un'influenza minima sul punto di commutazione quando l'installazione viene effettuata con le normali distanze di montaggio a filo.

La distanza di impostazione di 0–2,4 mm (80% del nominale di 3 mm) è la zona di rilevamento stabile che tiene conto delle variazioni di temperatura e tensione.

Per applicazioni a montaggio su pannello in cui il bersaglio viene presentato a un gap fisso e controllato, l'impostazione tra 1 e 2 mm fornisce il massimo margine di rilevamento possibile e la massima affidabilità nelle variazioni di produzione sia della popolazione dei sensori che del bersaglio.

FAQ

D1: Qual è l'assegnazione dei pin M12 codificati A per l'E2E-X3D1-M1CJ?

Il connettore M12 a 4 pin codificato A sull'E2E-X3D1-M1CJ utilizza l'assegnazione standard del sensore DC: Pin 1 (marrone) = alimentazione +V (collegare a +12–24V DC), Pin 3 (blu) = 0V/uscita (collegare in serie con il carico al comune di alimentazione). I pin 2 e 4 non sono collegati per la configurazione a 2 fili.

Nei gruppi cavo sul campo M12 codificati A, confermare la corrispondenza colore del cavo/pin rispetto allo schema dei pin standard IEC 60947-5-2 per garantire un collegamento corretto.

D2: L'uscita è DC a 2 fili — questo sensore richiede una corrente di carico minima come altri sensori a 2 fili?

Sì. Il circuito DC a 2 fili richiede una corrente di carico minima di 3 mA affinché l'uscita commuti in modo affidabile tra gli stati ON e OFF. I moduli di ingresso digitale PLC standard a 24V DC assorbono 5–20 mA, che supera questo minimo.

La corrente di dispersione in stato OFF di 0,8 mA non deve superare la soglia di stato OFF dell'ingresso PLC — gli ingressi PLC standard con soglie OFF di 3V o una gestione di corrente equivalente gestiscono la dispersione di 0,8 mA senza attivazioni errate.

D3: L'E2E-X3D1-M1CJ può essere utilizzato in apparecchiature esterne esposte alla pioggia?

IP67 copre la protezione completa contro l'ingresso di polvere e l'immersione temporanea fino a 1 metro per 30 minuti. L'esposizione alla pioggia all'aperto — precipitazioni dirette a bassa pressione — rientra nella classificazione IP67. Getto d'acqua ad alta pressione, lavaggio ad alta pressione o immersione prolungata oltre i 30 minuti richiederebbero classificazioni IP68 o IP69K.

Per installazioni su pannello all'aperto in posizioni riparate (ambiente IP54), IP67 offre un margine superiore al requisito minimo.

Per installazioni all'aperto esposte che ricevono intemperie dirette, verificare il grado di protezione IP del connettore M12 in condizioni non accoppiate e assicurarsi che il connettore del gruppo cavo collegato soddisfi anche il requisito di tenuta IP67 quando accoppiato.

D4: Per quale dimensione del bersaglio è caratterizzata la distanza di 3 mm e come influisce un bersaglio più piccolo sull'intervallo di rilevamento?

La distanza di 3 mm è classificata per una piastra di prova in ferro da 12 × 12 × 1 mm — che corrisponde approssimativamente all'area della faccia di rilevamento del sensore M12. Per bersagli più piccoli: ferro da circa 6 × 6 mm produce circa l'80–85% della distanza nominale (2,4–2,55 mm); ferro da 4 × 4 mm produce circa il 70% (2,1 mm).

Per applicazioni a montaggio su pannello in cui il bersaglio è un piccolo componente — un perno, una sfera o una stampigliatura — verificare la distanza di commutazione effettiva con la dimensione e il materiale specifici del bersaglio prima di finalizzare il gap sensore-bersaglio nel progetto del pannello.

D5: Più sensori E2E-X3D1-M1CJ possono essere montati uno accanto all'altro nello stesso pannello senza interferenze reciproche?

I sensori schermati hanno una ridotta suscettibilità alle interferenze reciproche rispetto ai tipi non schermati, ma a distanze laterali molto ravvicinate — entro circa 30–40 mm faccia a faccia per i modelli a frequenza standard M12 — l'oscillazione simultanea può causare interferenze tra sensori adiacenti.

Per array di pannelli multisensore in cui la spaziatura è inferiore a 40 mm, le varianti E2E a frequenza diversa di Omron (serie E2E-X3D15) consentono alle unità adiacenti di operare a frequenze di oscillazione diverse, consentendo l'installazione a distanze ravvicinate fino a 20–25 mm senza interferenze.

Verificare il requisito di spaziatura minima dai dati di interferenza reciproca E2E di Omron per la configurazione specifica.
