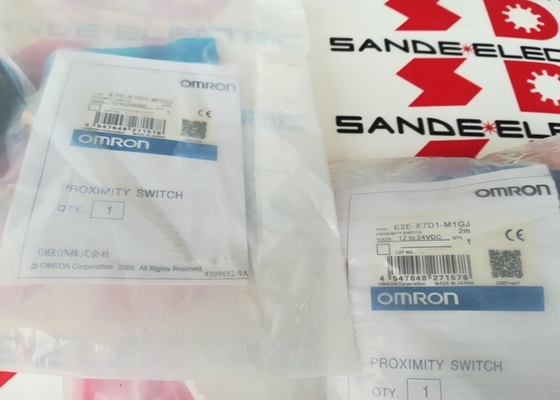

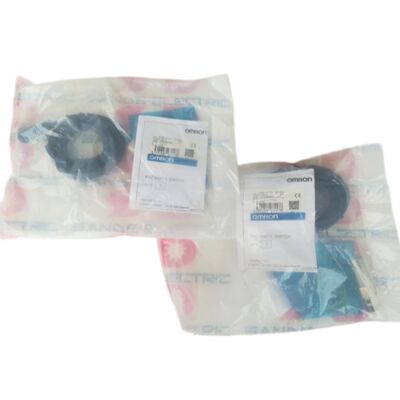

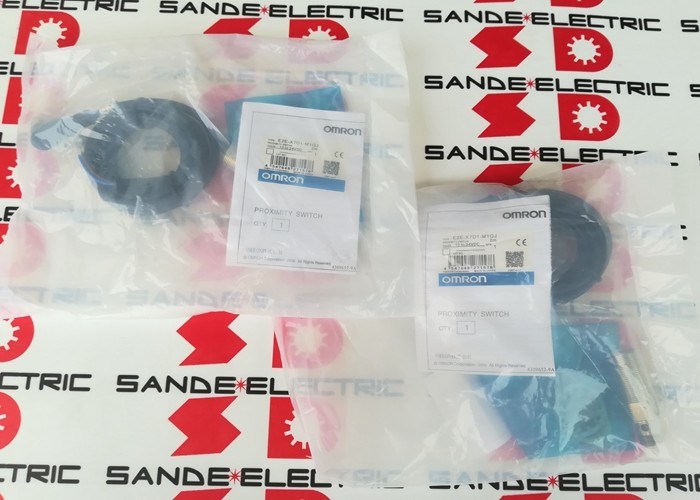

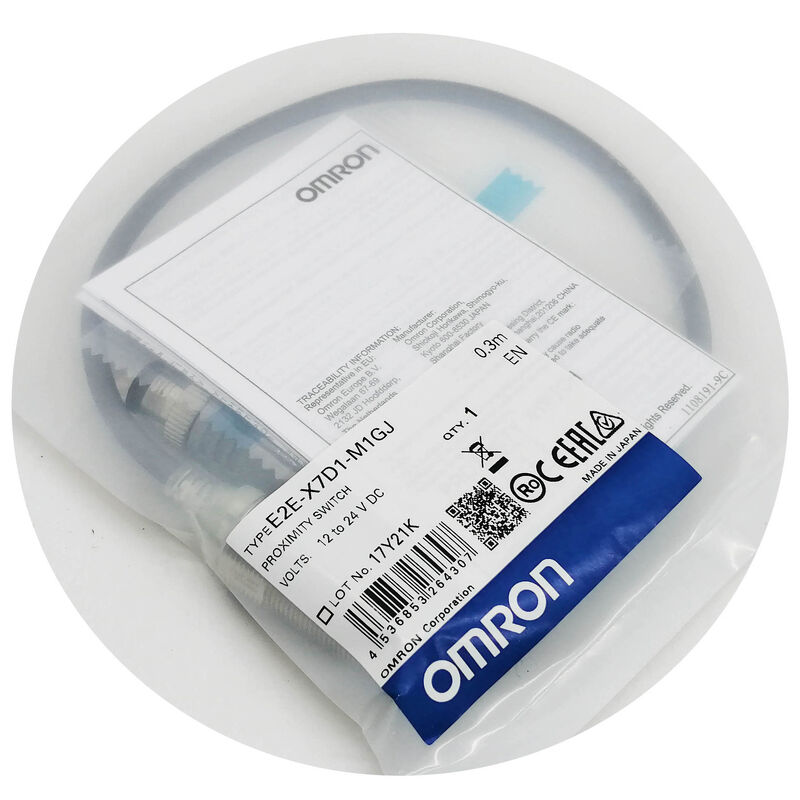

Nuovo sensore di prossimità OMRON Switch E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ | Sensore di prossimità induttivo schermato M18 da 7 mm — Montaggio a pannello / M12 codifica A / 2 fili DC NA / IP67

Configurazione a montaggio su pannello — Rilevamento attraverso un pannello

Il suffisso MJ sull'E2E-X7D1-M1GJ identifica il fattore di forma a montaggio su pannello con connettore M12. Il sensore attraversa un ritaglio del pannello dal retro, fissandosi con un controdado contro la faccia del pannello, con la finestra di rilevamento rivolta verso l'esterno attraverso la parte anteriore del pannello. Questa è l'orientamento opposto rispetto a un sensore a montaggio su macchina che si avvita in una staffa con la sua faccia di rilevamento puntata verso bersagli in transito.

Le prestazioni di rilevamento sono identiche alla serie standard E2E-X7D1 M18 — range di 7 mm, frequenza di commutazione di 500 Hz, protezione IP67 resistente all'olio, indicatori a doppio LED — con il fattore di forma adattato per l'installazione a pannello in apparecchiature di ispezione qualità, moduli di automazione compatti e apparecchiature portatili o da banco dove il punto di rilevamento si trova sulla faccia del dispositivo.

Il connettore M12 si monta sul retro del pannello, mantenendo il cablaggio lontano dalla faccia di rilevamento. In ambienti ad alta manutenzione, la standardizzazione del connettore M12 significa che la sostituzione del sensore non disturba il percorso del cavo fisso — scollegare il M12, installare il nuovo sensore, ricollegare.

Specifiche chiave

Schermato M18 da 7 mm — La specifica corretta

La costruzione schermata concentra il campo magnetico in avanti, consentendo l'installazione a filo in staffe metalliche senza penalizzazione della distanza di rilevamento — il range di 7 mm si applica con la faccia del sensore a filo con la superficie della staffa. M18 schermato a 7 mm è la specifica consolidata per applicazioni che richiedono un'altezza di rilevamento di 5–7 mm con montaggio a filo. La schermatura sopprime il campo di dispersione laterale che causa falsi rilevamenti quando un sensore non schermato è installato a filo in metallo.

Circuito a 2 fili CC — Minimo 3 mA, Perdita di 0,8 mA

Il circuito a 2 fili si collega in serie con il carico. In condizione di assenza di bersaglio: perdita di 0,8 mA attraverso il carico — al di sotto della soglia ON degli ingressi PLC standard da 24 V (tipicamente minimo 5–7 mA). In condizione di bersaglio rilevato: la corrente fluisce attraverso lo stadio di uscita e il carico dall'alimentazione.

Per gli ingressi PLC che assorbono 5–20 mA a 24 V, la corrente di carico minima di 3 mA garantisce che lo stadio di uscita del sensore conduca correttamente quando l'ingresso PLC è collegato come carico. Installare con una resistenza parallela se l'impedenza del carico è sufficientemente alta da far scendere la corrente al di sotto di 3 mA.

La distanza di impostazione di 5,6 mm — 80% dei 7 mm nominali — è la zona di lavoro affidabile. Impostare il gap fisico a 3,5–4,5 mm per un margine confortevole contro l'espansione termica, le vibrazioni e le variazioni di allineamento del pannello.

FAQ

D1: Quale cavo M12 si abbina al connettore MJ?

Qualsiasi connettore femmina per cavo M12 codifica A — lo standard di connettore dominante sul campo nell'automazione industriale a livello globale. La codifica A lo distingue dai connettori M12 codifica B (PROFIBUS), codifica D (Ethernet) e codifica X. Per la connessione CC a 2 fili, utilizzare i pin 1 (marrone, +V) e 3 (blu, 0V/uscita) di un assieme cavo M12 codifica A standard a 4 pin. I pin 2 e 4 non vengono utilizzati nella configurazione a 2 fili.

D2: Quale gap di lavoro deve essere impostato durante l'installazione?

Impostare il gap fisico tra la faccia del sensore e l'avvicinamento più vicino del bersaglio a 3,5–4,5 mm. Ciò mantiene il punto di commutazione comodamente all'interno della distanza di impostazione di 5,6 mm nell'intero intervallo di temperatura operativa e nell'intervallo di tensione di alimentazione. Confermare che il LED verde si illumini stabilmente al gap previsto — questo verifica che il gap sia all'interno della zona di impostazione affidabile.

D3: Il range di 7 mm si applica ai bersagli in acciaio inossidabile?

L'acciaio inossidabile austenitico (grado 304/316) ha un fattore di correzione di circa 0,6–0,75x, producendo una distanza di commutazione effettiva di circa 4,2–5,25 mm per questo sensore. Questo rientra nella distanza di impostazione di 5,6 mm, quindi il rilevamento dell'acciaio inossidabile è realizzabile se il gap di installazione rientra nel range effettivo dell'acciaio inossidabile. Verificare sempre la distanza di commutazione effettiva con il grado specifico di acciaio inossidabile e la geometria del bersaglio nell'installazione effettiva.

D4: Come aiutano i doppi LED durante l'installazione e il funzionamento?

LED verde: Verde fisso in assenza di bersaglio conferma che nessuna superficie metallica si trova entro 5,6 mm dalla faccia di rilevamento — nessuna interferenza accidentale nelle vicinanze. Verde fisso quando il bersaglio si trova al gap previsto conferma che il gap è all'interno della distanza di impostazione affidabile.

LED rosso: Si illumina quando un bersaglio entra nel campo di rilevamento. Rosso lampeggiante durante l'avvicinamento del bersaglio indica che il gap è al confine della zona di commutazione stabile o vicino ad esso e necessita di regolazione.

D5: Il montaggio a pannello influisce sulla tenuta IP67?

Il corpo del sensore mantiene la tenuta IP67 in qualsiasi orientamento di montaggio. Il connettore M12 raggiunge la tenuta IP67 quando il connettore del cavo è completamente accoppiato e bloccato. Tuttavia, il foro del pannello stesso non è un'interfaccia sigillata IP67 tra l'ambiente anteriore e posteriore del pannello. Se è richiesta la separazione ambientale tra i lati del pannello — ad esempio, lavaggio sul lato anteriore con condizioni pulite sul retro — potrebbe essere necessaria una sigillatura aggiuntiva attorno al corpo del sensore nel foro del pannello.
