6AV6647-0AC11-3AX1 Touch Screen Originale Nuovo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touch Screen Originale Nuovo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touch Screen Originale Nuovo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touch Screen Originale Nuovo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touch Screen Originale Nuovo 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 Touch Screen Originale Nuovo 6AV66470AC113AX1

6AV6647-0AC11-3AX1 Touch Screen Originale Nuovo 6AV66470AC113AX1

Luogo di origine Cina
Marca Siemens
Certificazione CE RoHS
Numero di modello 6AV6647-0AC11-3AX1
Dettagli del prodotto
Numero di modello:
6AV6647-0AC11-3AX1
Marca:
Siemens
Tipo di prodotto:
Pannello di base HMI
Serie:
Pannello di base SIMATIC HMI
Tipo di visualizzazione:
TFT
Dimensioni dello schermo:
Classe di display da 6 pollici / 5,7 pollici
Visualizza i colori:
256 colori
Modalità operativa:
Funzionamento tramite tasti e tocco
Garanzia:
Un anno
Termini di pagamento e di spedizione
Quantità di ordine minimo
1
Prezzo
USD 800-1000 / piece
Imballaggi particolari
imballaggio originale
Tempi di consegna
2 giorni
Termini di pagamento
D/A,L/C,D/P,T/T,Western Union
Capacità di alimentazione
100 pezzi al giorno
Descrizione del prodotto
Touchscreen 6AV6647-0AC11-3AX1 nuovo originale 6AV66470AC113AX1
Panoramica del prodotto

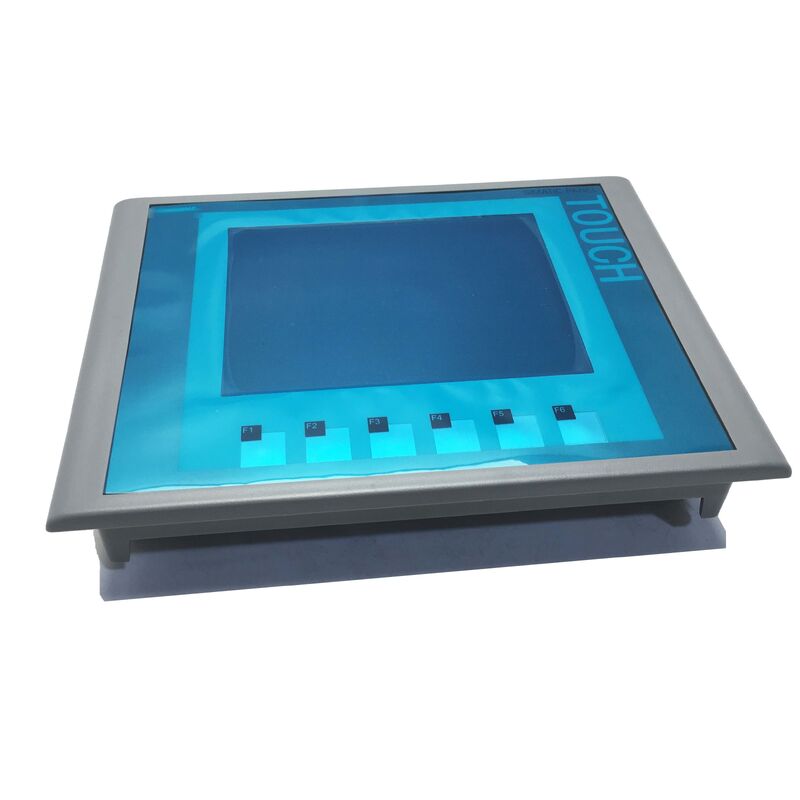

6AV6647-0AC11-3AX1 | SIMATIC KTP600 Basic Color DP -- TFT da 5,7" / 256 colori / Profibus DP / 24 V CC / Funzionamento touch + tasti
KTP600: il punto di ingresso per HMI compatti collegati a Profibus
Il SIMATIC KTP600 Basic Color DP è un pannello operatore compatto progettato per la visualizzazione a livello di macchina su sistemi di controllo basati su Profibus DP. La designazione "KTP" riflette il design a doppio ingresso: il pannello accetta sia l'input tattile sullo schermo TFT che la pressione dei tasti funzione fisica: sei tasti funzione sotto il display forniscono l'immissione di pulsanti tattili per gli operatori che preferiscono i controlli fisici o lavorano in ambienti con guanti.
L'interfaccia Profibus DP si collega direttamente alla rete Profibus, consentendo al pannello di comunicare con qualsiasi master DP: un SIMATIC S7-300, S7-400 o uno slave DP compatibile. Non è richiesto alcun gateway di rete aggiuntivo. Il pannello diventa un nodo dell'anello Profibus insieme ai dispositivi I/O e agli azionamenti.
Specifiche chiave
Parametro Valore
Display Schermo touch da 5,7 pollici
Risoluzione QVGA320×240
Colori 256
Area di visualizzazione 115,2×86,4 mm
Interfaccia Tocca + 6 tasti funzione
Rete PROFIBUS DP
Fornitura 24 V CC (19,2-28,8 V)
Attuale 0,35 A nominale
Spunto (I²t) 0,5 A²*s
TFT da 5,7" a 256 colori: visualizzazione compatta per pannelli macchina
Lo schermo TFT da 5,7 pollici si inserisce in un ritaglio standard del pannello dell'armadio di controllo della macchina con una profondità minima dietro il pannello. Con una larghezza di 115,2 mm e un'altezza di 86,4 mm, l'area di visualizzazione attiva è abbastanza grande per una schermata di stato, una visualizzazione degli allarmi e input di parametri senza richiedere un'apertura completa delle dimensioni di un PC industriale.
Il TFT a 256 colori riproduce grafica di processo, indicatori di stato di allarme e visualizzazioni di trend con sufficiente differenziazione cromatica per la maggior parte delle applicazioni HMI delle macchine. Per le installazioni che in precedenza utilizzavano pannelli con display a caratteri o HMI monocromatiche legacy, il KTP600 offre un miglioramento significativo nella densità delle informazioni e nella leggibilità all'interno dello stesso spazio del pannello.
Scenari applicativi
  • Pulsantiera di macchina SIMATIC S7-300:Una macchina di produzione utilizza un S7-300 con Profibus DP. Il 6AV6647-0AC11-3AX1 si collega come pannello operatore locale, visualizzando il conteggio batch corrente, la velocità della macchina e gli allarmi attivi, con tasti funzione per le operazioni di avvio/arresto/reset.
  • Sostituzione dell'HMI precedente:Una macchina utensile che esegue un vecchio pannello di visualizzazione di testo collegato a Profibus richiede un aggiornamento dell'HMI. Il KTP600 sostituisce il vecchio pannello nello stesso ritaglio, con SIMATIC WinCC flessibile che ricrea i layout dello schermo originali e aggiunge la visualizzazione grafica delle tendenze.
  • Stazione Profibus distribuita:Più pannelli KTP600 si collegano alla stessa rete Profibus DP in diverse sezioni della macchina: ciascun pannello indirizza i dati PLC rilevanti per la sua sezione condividendo la stessa infrastruttura di cavi DP.
Domande frequenti
D1: Quale software di configurazione è compatibile con KTP600 Basic Color DP (6AV6647-0AC11-3AX1)?
Il tool di progettazione standard per questa generazione di Panel è il SIMATIC WinCC flessibile (Compact o Standard). Il progetto viene creato su PC, scaricato sul pannello tramite cavo USB o connessione di programmazione MPI/PROFIBUS. In alternativa TIA Portal con WinCC (V11 e successive) supporta la migrazione da configurazioni di pannelli precedenti. Verificare i requisiti di sistema di WinCC hose per la versione firmware specifica installata sul Panel.
D2: Il KTP600 Basic Color DP può connettersi a reti EtherNet/IP o PROFINET?
No. La designazione "DP" indica che l'unica interfaccia di rete di questo pannello è Profibus DP. Non dispone di una porta PROFINET o Industrial Ethernet. Per le applicazioni HMI collegate tramite Ethernet è necessaria un'altra variante KTP con il suffisso PROFINET (ad es. KTP600 Basic Color PN). Il collegamento della versione DP a una rete Ethernet richiede un gateway esterno o un dispositivo bridging.
Q3: Qual è la funzione dei 6 tasti fisici sul KTP600?
I sei tasti funzione (F1-F6) sotto lo schermo TFT sono configurabili nel progetto HMI. A ogni tasto può essere assegnata una funzione: Avvio, Arresto, Riconoscimento, Navigazione o funzioni dell'applicazione personalizzate. Possono essere programmate come azioni momentanee o bloccate. La loro natura fisica li rende adatti agli operatori che utilizzano guanti industriali o per applicazioni in cui è preferibile la conferma tattile della pressione di un pulsante rispetto all'input tramite touchscreen.
D4: Cosa significa il valore di spunto I²t di 0,5 A²*s per la scelta dell'alimentatore?
Il valore I²t caratterizza l'energia dell'impulso di corrente di spunto di avvio. Quando il KTP600 è acceso, il suo alimentatore interno assorbe un breve picco di corrente prima di stabilizzarsi allo stato stazionario di 0,35 A. Un alimentatore o un dispositivo di protezione del circuito deve tollerare questo spunto di 0,5 A²*s senza scatti o cadute di tensione eccessive. Per la maggior parte degli alimentatori standard da 24 VCC su guida DIN, 0,5 A²*s rientra nei limiti normali; verificare la tolleranza di spunto dell'alimentatore se più pannelli condividono un ramo di alimentazione.
D5: Qual è la differenza tra KTP600 Basic Color DP e KTP600 Basic Color PN?
Le varianti DP (PROFIBUS DP) e PN (PROFINET) del KTP600 Basic Color sono pannelli TFT da 5,7 pollici fisicamente simili con lo stesso display e disposizione dei tasti. La differenza fondamentale è l'interfaccia di rete: la variante DP (6AV6647-0AC11-3AX1) si collega alle reti Profibus DP; la variante PN si collega a PROFINET Industrial Ethernet. Non sono intercambiabili: l'infrastruttura di rete e la comunicazione PLC devono corrispondere alla variante del pannello.
