Display a caratteri con comunicazione completa Profibus DP

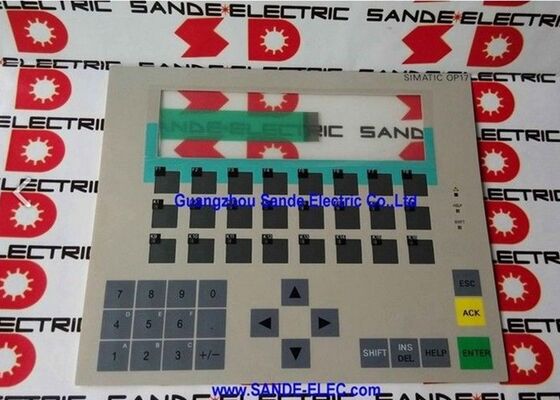

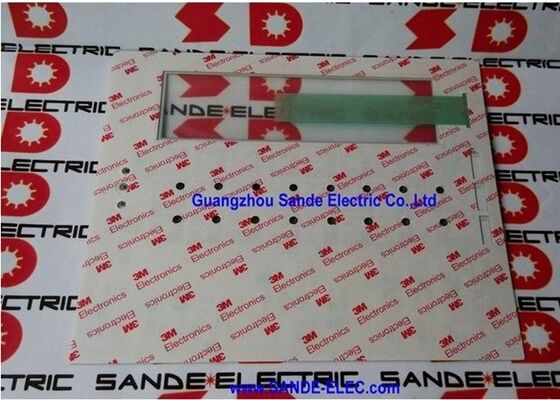

Il 6AV3617-1JC20-0AX1 è il pannello operatore SIMATIC OP 17/DP di Siemens: un'interfaccia operatore LCD monocromatica con tastierino per sistemi PLC SIMATIC S7 e M7. Prima che gli HMI a colori touchscreen diventassero lo standard, l'OP 17 fungeva da pannello operatore pratico e robusto per il controllo della macchina, il monitoraggio del processo e la visualizzazione dei parametri in ambienti industriali in cui un'interfaccia testuale compatta e affidabile era la scelta guidata dalla progettazione.

Il display LCD funziona in due modalità carattere selezionabili. In modalità 4×20, il pannello visualizza quattro righe di 20 caratteri con un'altezza di 11 mm, abbastanza grande per una lettura chiara alle tipiche distanze di visione dell'operatore. In modalità 8×40, il display mostra otto righe di 40 caratteri a 6 mm di altezza, consentendo di presentare più dati contemporaneamente per schermate di monitoraggio del processo dense. La retroilluminazione a LED garantisce un display leggibile anche in ambienti con scarsa illuminazione ambientale.

La comunicazione con il PLC utilizza la porta RS-422/RS-485 fino a 1,5 Mbaud. L'OP 17/DP supporta Profibus DP (come indica il nome), MPI (Multi-Point Interface for direct S7

collegamenti CPU) e PPI (interfaccia punto a punto per sistemi S7 più piccoli). Questa singola porta di comunicazione copre i tre principali tipi di interfaccia del controller SIMATIC: il 6AV3617-1JC20-0AX1 funziona con i sistemi S7-300, S7-400, S7-200 e M7 utilizzando la configurazione dell'interfaccia appropriata.

Due porte RS-232/TTY aggiuntive, una attiva e una passiva, forniscono collegamenti di programmazione/configurazione a un PC che esegue il software ProTool o ProTool/Lite e un'uscita stampante per la stampa dei dati di processo.

Specifiche chiave

Configurazione del pannello: software ProTool

La progettazione dell'OP 17 avviene tramite il software di programmazione ProTool o ProTool/Lite della Siemens. La configurazione definisce la suddivisione dello schermo, i valori di processo visualizzati, gli elenchi dei testi degli allarmi e l'assegnazione dei tasti funzione. Il progetto compilato viene scaricato sulla centrale tramite la connessione RS-232 ad un PC. Per un sistema completo SIMATIC S7 la progettazione del Panel può essere integrata nell'ambiente di progetto STEP 7 tramite l'Add-In ProTool/Lite.

Domande frequenti

D1: Con quali sistemi PLC SIMATIC è compatibile il 6AV3617-1JC20-0AX1?

L'OP 17/DP supporta i sistemi SIMATIC S7-300, S7-400, S7-200 (tramite PPI) e M7 tramite la sua interfaccia MPI/PPI/PROFIBUS DP. I sistemi S7-300 e S7-400 si collegano tramite MPI o Profibus DP fino a 1,5 Mbaud. I sistemi S7-200 si collegano tramite PPI. Il tipo di collegamento e la velocità di trasmissione vengono progettati nel progetto Panel ProTool.

Q2: Qual è la differenza tra le modalità di visualizzazione 4×20 e 8×40?

Nella modalità 4×20, l'OP 17 mostra 4 righe con 20 caratteri per riga con un'altezza di 11 mm, adatta per display con pochi valori chiave e messaggi di allarme leggibili a distanza di un braccio. Nella modalità 8×40, vengono visualizzate 8 righe di 40 caratteri con un'altezza di 6 mm: più dati sullo schermo ma testo più piccolo. La selezione della modalità avviene nella progettazione del progetto ProTool; l'operatore non può cambiare modalità in fase di esecuzione senza un'azione programmata del tasto funzione.

Q3: Quale software è necessario per configurare 6AV3617-1JC20-0AX1?

La configurazione dell'OP 17 avviene tramite il software Siemens ProTool o ProTool/Lite su un PC Windows. Il progetto ProTool definisce tutte le pagine delle schermate, i riferimenti alle variabili, le segnalazioni di allarme e l'assegnazione dei tasti. Il progetto compilato viene scaricato sulla centrale tramite l'interfaccia RS-232. ProTool è un software legacy e non è supportato in TIA Portal. Per i nuovi progetti HMI il percorso consigliato è costituito dagli attuali Panel Siemens e da WinCC.

Q4: Come viene montato il pannello OP 17 in un armadio di controllo?

L'OP 17 utilizza il montaggio a pannello: viene praticato un ritaglio rettangolare nella porta o nel pannello dell'armadio e l'OP 17 viene inserito dalla parte anteriore e fissato con clip di montaggio che si fissano sul retro della lamiera del pannello. La parte anteriore del pannello fornisce una protezione IP 65 se correttamente sigillata nel foro. La parte posteriore del pannello (all'interno dell'armadio) è IP 20. Verificare le dimensioni dell'apertura del pannello dalla documentazione di installazione dell'OP 17 prima del taglio.

D5: Da dove viene acquistato il 6AV3617-1JC20-0AX1 dopo la sospensione?

Attraverso l'affermato mercato post-vendita dei pannelli operatore SIMATIC HMI: vecchi rivenditori HMI, fornitori di pezzi di ricambio per sistemi SIMATIC e collaudati distributori di eccedenze. L'OP 17 ha avuto un ampio impiego nelle installazioni di macchine SIMATIC S7-300 e S7-400 negli anni '90 e 2000, garantendo la disponibilità aftermarket. Confermare specificamente il codice articolo 6AV3617-1JC20-0AX1: le varianti OP 17 adiacenti differiscono per interfaccia e configurazione del display.
