| Luogo di origine | Germania |
| Marca | SIMENS |
| Certificazione | CE ROHS |
| Numero di modello | QBE2002-P25 |

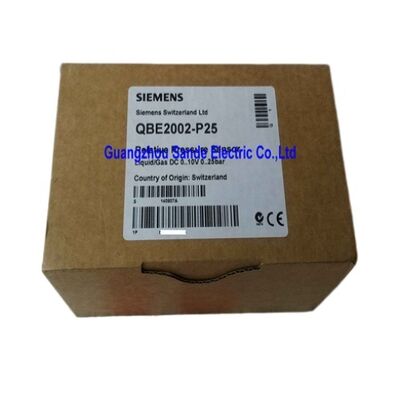

IlSiemens QBE2002-P25è un sensore di pressione piezo-resistivo di Siemens Building Technologies,con una tensione di 0 a 25 bar con uscita lineare di corrente continua 0 ‡ 10 V ‡ il membro della gamma più alta della serie QBE2002 che si estende da 1 a 40 bar in diverse varianti di misura.
A 25 bar (362,6 psi / 2,5 MPa), questo sensore serve l'estremità di pressione superiore dei circuiti idraulici HVAC: reti di riscaldamento urbano primario, elevatori di approvvigionamento idrico di edifici alti, sistemi di vapore,e circuiti di raffreddamento a pressione in cui le varianti di 10 o 16 bar sarebbero insufficienti.
The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.
Questo metodo di deposizione diretta è la fonte della stabilità a lungo termine del QBE2002: non vi è alcun legame adesivo tra l'elemento di rilevamento e il diaframma che può strisciare, delaminare,o modifica le proprietà nel corso di anni di ciclo di temperatura.
La pressione misurata devia il disco in ceramica; la rete di resistenza cambia la resistenza in proporzione; l'elettronica di bordo condiziona l'uscita del ponte al segnale 010V.
La connessione a pressione in acciaio inossidabile 1.4404 (AISI 316L) resiste alla corrosione da parte dell'acqua, del glicolo e del vapore nei circuiti HVAC.
La tenuta a fluoroelastomero FPM all'interfaccia di connessione fornisce resistenza chimica compatibile con i fluidi di processo HVAC standard.Cavo pre-cablato da 5 m connesso direttamente al controller o al cablaggio di campo senza hardware di connettore aggiuntivo.
| Parametro | Valore |
|---|---|
| Distanza di misura | 0,25 bar (02,5 MPa / 0,362,6 psi) |
| Segnale di uscita | DC 0 ̊10V (lineare) |
| Principio di misura | Diametro non superiore a 50 mm |
| Connessione a pressione | Acciaio inossidabile 1.4404 / AISI 316L |
| Prodotto di tenuta | FPM |
| Cavo | 1.5 m con cablaggio |
| Peso (con imballaggio) | 0.171 kg |
| Mediatiche | Liquidi e gas neutri |
Il segnale DC 0?? 10V è il formato di ingresso analogo standard per i controllori HVAC di Siemens, i sistemi DDC e la maggior parte dei controllori di campo del sistema di gestione degli edifici.Zero volt rappresenta 0 bar di pressione atmosferica; 10 V rappresentano 25 bar.
La scala è lineare in tutta la gamma,il che significa che la configurazione software del regolatore necessita semplicemente dell'intervallo di misura (0 ∼25 bar) inserito accanto al tipo di segnale 0 ∼10 V per visualizzare e elaborare correttamente il valore di pressione.
In pratica, molti circuiti idraulici HVAC funzionano ben al di sotto del tetto di 25 bar. Un tipico sistema di acqua raffreddata funziona a 612 bar, utilizzando solo la parte inferiore del range di uscita del sensore.
Questo è un compromesso comune: l'intervallo di 25 bar fornisce un margine di sicurezza contro escursioni di pressione occasionali ed è lo stesso intervallo utilizzato in molti diversi tipi di impianti HVAC,ma sacrifica una certa risoluzione all'ingresso del controller per i sistemi che non si avvicinano mai alla gamma superiore.
Quando è necessaria una risoluzione più elevata a basse pressioni, la variante QBE2002-P10 (010 bar) fornisce lo stesso intervallo di uscita mappato su metà dell'intervallo di pressione.
Il QBE2002-P25 è stato interrotto. Il QBE2003-P25 copre lo stesso intervallo di 0 ‰ 25 bar con una tensione di alimentazione compatibile e un'uscita di 0 ‰ 10 V,ma utilizza un alloggiamento diverso e una connessione a spina DIN EN 175301-803-A piuttosto che il cavo pre-cablato del QBE2002.
Gli impianti in fase di conversione da QBE2002-P25 a QBE2003-P25 devono affrontare la differenza di terminazione del cablaggio;la compatibilità del segnale di misura e di uscita consente di mantenere invariata la configurazione del controller.
D1: Il QBE2002-P25 può misurare la pressione negativa (vuoto)?
No. Il QBE2002-P25 misura la pressione da 0 a 25 bar ∙ è un sensore di pressione relativa riferito alla pressione atmosferica.
L'uscita di 0V corrisponde a quella atmosferica (gauge zero) e 10V corrisponde a quella di 25 bar.
Per il monitoraggio del vuoto è necessario un sensore con un intervallo che includa le pressioni di misurazione negative.
Q2: Qual è la pressione massima che il QBE2002-P25 può sopportare senza danni?
Siemens specifica una sovrapressione massima ammissibile per la serie QBE2002 al di sopra dell'intervallo di misurazione nominale, il valore esatto è indicato nella scheda tecnica Siemens QBE2002-P.
In impianti idraulici e pneumatici è importante verificare che i transienti di pressione del sistema durante la chiusura delle valvole, l'avvio della pompa e i cambi di carico restino entro questo limite di sovrapressione,in quanto i superamenti sostenuti o ripetuti al di sopra del limite massimo possono causare uno spostamento zero o danni permanenti al sensore.
Q3: Quale tensione di alimentazione richiede il QBE2002-P25?
La serie QBE2002-P è progettata per l'uso con controllori HVAC Siemens e le loro uscite di alimentazione ausiliarie.
Le specifiche esatte della tensione di alimentazione sono riportate nella scheda di dati del prodotto Siemens per il QBE2002-P25.
Ciò dovrebbe essere confermato prima dell'installazione, in particolare quando si passa da QBE2002 a QBE2003, poiché le due serie possono avere specifiche di alimentazione diverse.
D4: Il QBE2002-P25 è intercambiabile con il QBE2003-P25?
L'intervallo di misura (0 ¢ 25 bar) e il segnale di uscita (0 ¢ 10V) sono compatibili tra i due, e la tensione di alimentazione è anche dichiarata compatibile dal successore.le dimensioni dell'alloggiamento e il formato della connessione elettrica differiscono QBE2003-P25 utilizza una spina DIN EN 175301-803-A anziché il cavo pre-cablato del QBE2002-P25.
Una sostituzione fisica 1:1 non è garantita senza cavi di adattamento o ri cablaggio della terminazione di campo.
D5: Che cos'è la tenuta FPM e è adatta per le miscele antiglizzanti al glicolo nei sistemi HVAC?
Il FPM (fluoroelastomero, venduto anche con nomi commerciali come Viton) è una gomma sintetica con un'eccellente resistenza all'acqua, alle soluzioni acquose, al vapore, ai glicoli e alla maggior parte dei fluidi idrocarburici.
È il materiale di tenuta standard per i sensori di pressione HVAC perché è compatibile con le miscele acqua-glicolo utilizzate nei circuiti di acqua refrigerata e riscaldamento in un ampio intervallo di temperatura.
L'FPM non è compatibile con determinati chetoni, esteri a basso peso molecolare e ammine specifiche non normalmente presenti nei sistemi HVAC standard.
