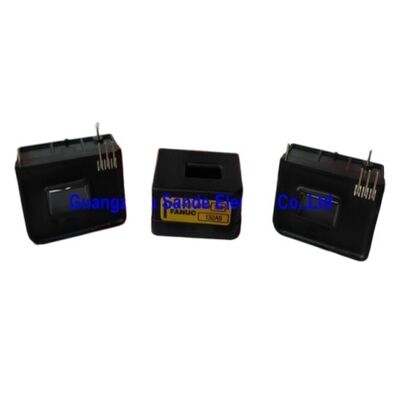

FANUC A44L-0001-0165#150A Trasformatore di corrente

Marca:FANUC Italia

Tipo di prodotto:Trasformatore di corrente (induttore reciproco / CT)

Numero della parte:A44L-0001-0165#150A

Corrente nominale:150A

Origine:Giappone

Condizione:Nuovo e originale

In magazzino ️ Spedizione rapida in tutto il mondo

Componente piccolo, ruolo critico.

C'è una particolare categoria di pezzi di ricambio CNC che non riceve molta attenzione fino a quando qualcosa non va storto e il trasformatore di corrente A44L-0001-0165 è uno di loro.Si trova tranquillamente all'interno di un servo amplificatore o spindle driveIl controllo CNC legge il segnale per regolare la coppia del motore, proteggere l'azionamento da eventi di sovraccarico,e mantenere il controllo di corrente stretta che separa un centro di lavorazione ben sintonizzato da uno che vibra, eccedenze, o scatti su allarmi fastidiosi.

IlA44L-0001-0165# 150Aè la variante a 150 ampere del modulo di trasformatore di corrente standard di FANUC, utilizzato in una vasta gamma di servo e spindle drive assembly di FANUC.Sostituirlo con la parte sbagliata o una degradata e le conseguenze a valle vanno da scarse prestazioni dell'asse a guasti al disco rigido che portano la macchina completamente in rovina.

Specificativi del prodotto

La serie completa A44L-0001-0165 di valutazioni correnti

L'A44L-0001-0165 è una famiglia di prodotti che copre una gamma di potenze correnti.Ogni variante è meccanicamente ed elettricamente abbinata ad un hardware specifico di azionamento FANUC la corrente nominale deve corrispondere alla classe di potenza dell'azionamento.

Prima di ordinare, si prega di confermare l'indice di corrente del trasformatore installato nell'unità di trasmissione.una variante più elevata ridurrà la risoluzione di misurazione a correnti di funzionamento normaliNon è accettabile in un servo di precisione o in un circuito a fusione.

Dove è installato questo trasformatore

La serie A44L-0001-0165 è normalmente montata su componenti FANUC, inclusi i servodrivi FANUC, gli azionamenti a mandrino e le unità amplificatori di controllo del robot.il trasformatore è posizionato attorno a uno o più conduttori di fase motoriaMentre la corrente alternata scorre attraverso il conduttore primario, the transformer generates a proportional secondary signal that the drive's control board reads to calculate instantaneous phase current — the fundamental feedback variable for field-oriented motor control.

Questo rende il CT un partecipante diretto in ogni comando di coppia eseguito dall'azionamento.misurazione della corrente in tempo realeQuando la TAC si degrada, la precisione si degrada con essa.

Come riconoscere un trasformatore di corrente difettoso su un'unità FANUC

I trasformatori correnti non di solito falliscono catastroficamente, si degradano, e questo degrado si manifesta come un modello di sintomi che possono essere facilmente attribuiti a altre cause:

Guidare gli allarmi di sovraccarico a carichi che in precedenza non causavano problemi.Se uno spinello o un servoamplificatore FANUC inizia a inciampare in caso di guasti di sovra corrente durante tagli che la macchina ha gestito senza problemi per anni,e cambiare il motore o controllare le rotaie di alimentazione non risolve, una TAC difettosa merita di essere esaminata.

Oscillazione dell'asse o caccia a bassa velocità.Una scarsa qualità del feedback di corrente introduce rumore nel circuito di controllo della corrente. A basse velocità, questo può manifestarsi come oscillazione visibile o movimento ruvido su quello che dovrebbe essere un movimento liscio e controllato.

Comportamento di fase asimmetrico.Dato che la maggior parte delle configurazioni di azionamento FANUC monitorano due delle tre fasi del motore con CT individuali, un guasto in un trasformatore può creare una regolazione asimmetrica della corrente che si manifesta come vibrazione,rumore acustico del motore, o riscaldamento termicamente irregolare del motore.

Alarmi intermittenti che non si ripetono in modo affidabile.Questa e' una caratteristica comune di una TC che non ha fallito completamente ma sta producendo problemi di segnale occasionali.e funziona normalmente fino al prossimo guasto.

Perché la precisione del numero di parte è importante qui

La convenzione di denominazione di FANUC per la famiglia A44L-0001-0165 utilizza# simboloo/per separare il numero della parte di base dal suffisso di rating corrente.

• A44L-0001-0165# 150A¢ notazione standard del catalogo FANUC
• A44L-0001-0165/150A notazione alternativa utilizzata in alcuni documenti di servizio e elenchi di fornitori

Entrambi designano lo stesso modulo di trasformatore a corrente nominale di 150 A. Quando si fa un riferimento incrociato ai manuali di manutenzione di FANUC o alle liste di parti dell'unità motrice,può apparire una delle due notazioni a seconda della versione del documento.

Rischio di contraffazione

La serie A44L-0001-0165 è uno dei consumabili FANUC più spesso contraffatti sul mercato dei pezzi di ricambio industriali.ma le differenze di costruzione interna tra unità autentiche e contraffatte si manifestano tipicamente nella precisione delle misure, prestazioni termiche e affidabilità a lungo termine.

Un CT che passa un controllo di funzione di base sul banco può comunque degradarsi prematuramente in servizio se il materiale di base, le specifiche di avvolgimento o la qualità dell'isolamento non corrispondono al progetto originale di FANUC.Per un componente che si trova in un circuito di controllo di corrente di precisione, queste differenze contano.

Al momento dell'approvvigionamento, confermare: origini originali FANUC Giappone, etichettatura chiara del numero della parte, con il corretto suffisso corrente (#150A), e documentazione di prova del fornitore, se disponibile.

Imballaggio e spedizione

Le unità vengono spedite in un imballaggio protettivo in cartone imbottito di schiuma per evitare danni al corpo del trasformatore e ai condotti.Spedizione veloce per le unità in magazzino Contattateci direttamente per i prezzi delle quantità in blocco e i tempi di consegna per ordini più grandi.

Domande frequenti

D1: Come posso confermare che la variante # 150A è la sostituzione corretta per il mio drive FANUC?

La corrente nominale del trasformatore installato deve corrispondere alle specifiche dell'unità motrice. The best way to confirm this is to locate the A44L-0001-0165 transformer currently installed in your servo or spindle amplifier and read the current suffix directly from the unit label — it will show the rated amperage after the # or / symbolIn alternativa, fare un riferimento incrociato del numero di modello dell'unità di propulsione FANUC con il relativo manuale di manutenzione FANUC, che elenca il numero di componente CT specifico per ogni variante di propulsione.L'installazione di un trasformatore non correttamente classificato causerà errori di misurazione della corrente e potrebbe generare guasti dell'azionamento o causare un comportamento anomalo del motore.

D2: I trasformatori di corrente A44L-0001-0165 possono essere riparati o devono essere sostituiti?

I trasformatori di corrente di questo tipo sono componenti a ferita passiva, non ci sono componenti elettronici attivi all'interno per la riparazione della scheda in senso convenzionale.la modalità di fallimento è tipicamente un'avvolgimento corto o aperto, degradazione della saturazione del nucleo, o danni fisici all'apertura del conduttore. Nessuna di queste condizioni è utilizzabile sul campo. La sostituzione è il corso corretto di azione.Dato il costo relativamente basso di un CT di sostituzione rispetto al lavoro necessario per un demolizione diagnostica di un servo o amplificatore a fusione FANUC, la maggior parte degli ingegneri di manutenzione sostituisce il CT come passo standard di risoluzione dei guasti piuttosto che tentare di riparare.

D3: Questa parte è compatibile sia con i servo propulsori FANUC che con i propulsori a mandrino?

Sì, la serie A44L-0001-0165 è utilizzata su servo drive, spindle drive e amplificatori di controllo robot.La classificazione 150A è appropriata per gli amplificatori a fusione di media e alta potenza e per gli amplificatori servo a grande asse appartenenti alle famiglie di azionamenti della serie Alpha e Beta di FANUCLa compatibilità è determinata dalla potenza di corrente richiesta dall'unità motrice specifica, non dal fatto che si tratti di un servo o di un mandrino.Verificare sempre la documentazione relativa alle parti dell'unità specifica prima di ordinare.

D4: Qual è la differenza tra il trasformatore di corrente A44L-0001-0165 e il trasformatore di corrente A44L-0001-0168?

Si tratta di diversi numeri di parti FANUC CT con specifiche elettriche e configurazioni fisiche diverse.A44L-0001-0165La serie copre l'intervallo di corrente da 50A a 600A in più varianti, mentre la serieA44L-0001-0168è una parte separata utilizzata in diverse unità di azionamento. Non sono intercambiabili. Se si sta procurando una sostituzione, confermare il numero completo della parte 0168) e il suffisso di classificazione corrente ?? rispetto al trasformatore fisicamente installato nel vostro azionamentoLa sostituzione del numero di base errato, anche se corrisponde al valore attuale, comporterà un'uscita di segnale errata e potenzialmente danni alla guida.

D5: Perché la stessa parte appare talvolta etichettata come "trasformatore di corrente", "induttore reciproco" o "sensore TC" da diversi fornitori?

Tutti e tre i termini descrivono lo stesso tipo di dispositivo e lo stesso componente FANUC. A current transformer (CT) and a mutual inductor are functionally identical in this context — both refer to a wound transformer that uses electromagnetic induction to produce a secondary signal proportional to the primary current passing through itIl termine "induttore reciproco" è più comune nella documentazione tecnica cinese e giapponese per le parti FANUC.mentre "trasformatore di corrente" e "sensore TC" sono i termini preferiti nella letteratura di manutenzione industriale in lingua ingleseIl numero di componente A44L-0001-0165#150A è lo stesso componente indipendentemente dalla terminologia utilizzata dal fornitore per descriverlo.
