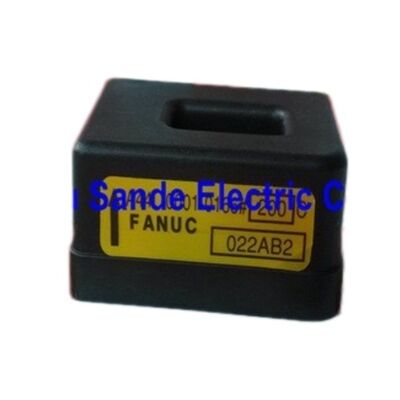

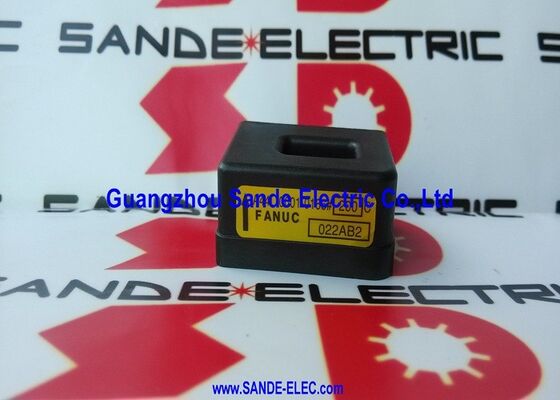

Fanuc A44L-0001-0166#200C | Sensore di corrente ad effetto Hall — ±200A, a circuito chiuso, per servo/mandrino CNC, equivalente a LEM HTB-200-P

Panoramica

Il Fanuc A44L-0001-0166#200C è un sensore di corrente ad effetto Hall a circuito chiuso che misura le correnti di fase del motore negli amplificatori servo e mandrino Fanuc, fornendo un segnale analogico proporzionale alla corrente istantanea all'anello di controllo della corrente dell'amplificatore.

Il suffisso #200C identifica l'intervallo di misurazione di ±200A. Questo sensore è elettricamente e funzionalmente equivalente al LEM HTB-200-P e compare nei moduli amplificatori Fanuc ovunque sia richiesta la misurazione della corrente di fase in questo intervallo.

La misurazione della corrente è l'anello di feedback più interno in qualsiasi azionamento servo o mandrino. L'amplificatore comanda una corrente attraverso l'avvolgimento del motore per produrre coppia; l'A44L-0001-0166#200C misura ciò che scorre effettivamente e lo riporta.

Il controllore di corrente confronta la corrente comandata e misurata ad ogni ciclo di commutazione PWM — tipicamente da 4kHz a 16kHz — e regola l'uscita per eliminare la differenza. Questo controllo di corrente a circuito chiuso è ciò che conferisce agli assi servo Fanuc la loro linearità di coppia e risposta dinamica, e il motivo per cui un sensore di corrente guasto o fuori taratura causa un immediato degrado delle prestazioni o condizioni di allarme.

Il principio di funzionamento a circuito chiuso (compensato) differenzia questo sensore dai più semplici design ad effetto Hall. Una bobina di feedback attiva avvolta attorno al nucleo magnetico del sensore alimenta una corrente di compensazione che annulla esattamente il campo magnetico del conduttore primario.

L'amplificatore misura questa corrente di compensazione — che rispecchia la corrente primaria con elevata linearità e minima deriva di temperatura — piuttosto che direttamente la tensione dell'elemento Hall. Questa cancellazione attiva fornisce la linearità e la larghezza di banda richieste dal controllo della corrente del motore.

Specifiche chiave

Isolamento Galvanico — Sicurezza e Integrità del Segnale

I conduttori di fase del motore che attraversano l'A44L-0001-0166#200C trasportano correnti da un link CC che opera tipicamente a 300–600V a seconda del tipo di amplificatore Fanuc.

Il circuito di controllo che riceve l'uscita analogica del sensore opera a bassa tensione, riferita a massa rispetto al controller CNC. Senza un elevato isolamento, i transitori di tensione degli eventi di commutazione IGBT sul bus CC si accoppierebbero attraverso il sensore nel segnale di feedback di corrente, corrompendo la misurazione con rumore e potenzialmente danneggiando i circuiti di misurazione analogica del CNC.

L'elevato isolamento galvanico del sensore — tipicamente specificato nell'intervallo dei kilovolt per i dispositivi della serie LEM HTB — mantiene la separazione elettrica tra i domini di potenza e di controllo. L'uscita analogica rappresenta accuratamente la corrente primaria senza alcun accoppiamento del potenziale del bus CC nel circuito di controllo. Questo isolamento è sia una specifica di prestazione (segnale di corrente pulito) sia una specifica di sicurezza (protezione del circuito di controllo dalle tensioni del circuito di potenza).

Quando questo sensore si guasta

Un A44L-0001-0166#200C fuori taratura o guasto produce sintomi caratteristici nel sistema Fanuc. Uno sfasamento a corrente zero — il sensore riporta una corrente non nulla quando non scorre nulla — appare come un comando di coppia continuo a fermo e può causare deriva dell'asse o oscillazione.

Un errore di guadagno (sensibilità diversa dal valore calibrato) fa sì che la coppia dell'asse sia proporzionalmente errata, degradando le prestazioni di posizionamento e, nei casi più gravi, attivando l'allarme di errore di inseguimento del controller servo.

Un sensore completamente guasto tipicamente attiva un immediato allarme di sovracorrente anche a basse correnti del motore, poiché l'amplificatore legge un valore errato che supera la soglia di protezione.

Prima di sostituire il sensore, verificare che l'alimentazione ±15V sia corretta e stabile e che il connettore del sensore sia correttamente inserito. Un connettore allentato o un guasto intermittente dell'alimentazione possono produrre sintomi identici a quelli di un sensore guasto.

Domande frequenti

D1: L'A44L-0001-0166#200C è direttamente sostituibile con un LEM HTB-200-P?

Sì, nella maggior parte dei casi. L'A44L-0001-0166#200C è la designazione di acquisto Fanuc per il LEM HTB-200-P utilizzato negli amplificatori Fanuc.

Le specifiche elettriche sono equivalenti. Prima di installare un LEM HTB-200-P come sostituzione, verificare che il pin-out e l'orientamento del connettore corrispondano al footprint del PCB dell'amplificatore — alcune revisioni dell'amplificatore Fanuc montano il sensore in un orientamento specifico.

L'intervallo di misurazione, la tensione di alimentazione e la scalatura dell'uscita sono gli stessi.

D2: Come viene installato l'A44L-0001-0166#200C nell'amplificatore?

Il sensore è un componente a livello di scheda montato sui o vicino alle barre del bus CC nel modulo amplificatore Fanuc. La sostituzione è una procedura di riparazione che richiede la completa disattivazione dell'alimentazione dell'amplificatore e lo scarico dei condensatori del bus CC a una tensione sicura (misurata sui condensatori del bus, non solo sull'interruttore di alimentazione) prima di maneggiare qualsiasi componente interno.

La documentazione di manutenzione dell'amplificatore Fanuc specifica il tempo di attesa di scarica e la procedura di verifica. Sostituire il sensore senza confermare lo scarico dei condensatori del bus comporta il rischio di shock elettrico fatale.

D3: Quali tipi di amplificatori Fanuc utilizzano questo sensore?

L'A44L-0001-0166#200C è utilizzato nei moduli amplificatori servo Fanuc e nelle unità amplificatori mandrino che richiedono la misurazione di corrente di ±200A — tipicamente i moduli di corrente più elevata nelle famiglie di amplificatori Alpha e Beta, e nei moduli di alimentazione/amplificatore (PSM) Fanuc.

I modelli esatti di amplificatori che utilizzano questo sensore possono essere confermati dall'elenco ricambi dell'amplificatore Fanuc per il modulo specifico in riparazione.

D4: Un sensore guasto può causare ripetute interruzioni per sovracorrente anche se il motore non è sovraccarico?

Sì. Se lo sfasamento dell'uscita del sensore è fuori taratura o il sensore è guasto in modo da produrre un'uscita non nulla senza corrente primaria, l'amplificatore legge una corrente fantasma. Quando questa lettura fantasma supera la soglia di protezione da sovracorrente, l'amplificatore interviene per sovracorrente anche se il motore non sta effettivamente assorbendo corrente eccessiva.

Questo è un modello diagnostico comune: allarmi di sovracorrente che si verificano a basso o zero carico, si risolvono con un ciclo di accensione e si ripetono — indicando un problema del sensore piuttosto che un reale problema del motore o del carico.

D5: La classificazione ±200A significa che il sensore misura corrente AC e DC, o solo AC?

La classificazione ± significa che il sensore misura corrente bidirezionale — riporta accuratamente sia la corrente di fase positiva che negativa nell'intero intervallo ±200A.

Negli azionamenti per motori AC, le correnti di fase del motore sono sinusoidali, alternandosi tra valori positivi e negativi. Il principio ad effetto Hall a circuito chiuso funziona correttamente per entrambe le polarità, rendendo il sensore adatto alla misurazione della corrente dei motori servo e mandrino AC senza alcuna limitazione o rettifica a semionda.
