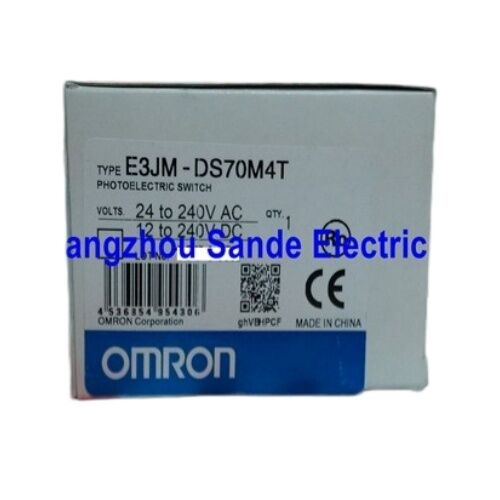

Sensore fotoelettrico Omron E3JM-DS70M4T — Universale AC/DC, 700mm Diffuso, Uscita a Relè con Timer

Marca: Omron

Serie: E3JM

Codice prodotto: E3JM-DS70M4T (Riferito anche come: E3JMDS70M4T / E3JM-DS7OM4T)

Tipo: Sensore interruttore fotoelettrico con alimentatore integrato

Disponibile — Spedizione rapida in tutto il mondo

Un sensore. Qualsiasi tensione. Qualsiasi lavoro.

La maggior parte dei sensori fotoelettrici ti chiede di decidere in anticipo: AC o DC? L'Omron E3JM-DS70M4T no. Con un intervallo di alimentazione che spazia da 12-240V DC e 24-240V AC, si collega direttamente a quasi tutti i quadri di controllo in qualsiasi impianto — nessuna corrispondenza di tensione, nessun alimentatore speciale, nessun hardware aggiuntivo. Questa flessibilità da sola lo rende una delle soluzioni di rilevamento più pratiche della famiglia E3JM.

Aggiungi un raggio di rilevamento diffuso-riflettente di 700 mm, un'uscita a relè integrata e una funzione timer selezionabile con ritardo regolabile, e avrai un sensore che gestisce un'ampia gamma di attività di rilevamento oggetti subito pronto all'uso.

Specifiche tecniche confermate

Tutti i dati sottostanti provengono direttamente dalla scheda tecnica ufficiale Omron E3JM (CSM_E3JM_DS_E_12_6).

La funzione Timer — Più utile di quanto sembri

La "T" in E3JM-DS70M4T indica il timer integrato — ed è utile capire cosa abilita effettivamente in fabbrica.

Sono disponibili tre modalità, selezionate tramite DIP switch:

Ritardo all'accensione — L'uscita non si attiva finché l'oggetto non è presente per il periodo di ritardo impostato. Utile per filtrare oggetti in rapido movimento o falsi rilevamenti attivati da vibrazioni. Se qualcosa passa davanti al sensore e scompare prima che il ritardo scada, l'uscita non si attiva mai.

Ritardo allo spegnimento — L'uscita rimane attiva per un tempo impostato dopo che l'oggetto lascia la zona di rilevamento. Comune nelle applicazioni in cui è necessaria una breve attesa dell'uscita — ad esempio, per mantenere un cancello a valle aperto un po' più a lungo dopo che un pezzo è passato, o per mantenere un segnale a un meccanismo di scarto.

Ritardo a impulso singolo — L'uscita emette un impulso per una durata fissa indipendentemente da quanto tempo l'oggetto rimane nella zona di rilevamento. Utile per generare impulsi di uscita coerenti da oggetti di dimensioni o velocità variabili.

Il tempo di ritardo è regolabile tra 0,1 e 5 secondi tramite un potenziometro sul sensore. Si noti che sui modelli dotati di timer, la funzione timer è sempre attiva — non può essere disabilitata.

IP66 — Cosa protegge effettivamente

L'E3JM-DS70M4T ha una certificazione IP66 secondo IEC 60529. Analizzandola: la prima cifra (6) indica che l'involucro è completamente antipolvere — nessuna infiltrazione di particelle di qualsiasi dimensione. La seconda cifra (6) indica che resiste a potenti getti d'acqua da qualsiasi direzione.

In termini pratici, questo sensore può gestire ambienti di lavaggio, installazioni esterne soggette a pioggia, aree polverose di taglio o molatura e linee di lavorazione alimentare dove il lavaggio periodico delle attrezzature è standard. Non è classificato per l'immersione, ma per il montaggio superficiale in ambienti difficili, IP66 copre la stragrande maggioranza delle condizioni reali.

Luce-ON / Buio-ON — Scegliere la modalità corretta

Ogni E3JM-DS70M4T viene fornito con la possibilità di passare da Luce-ON e Buio-ON tramite un DIP switch sul corpo del sensore. Nessun attrezzo richiesto, nessun modello separato da ordinare.

Luce-ON (L-ON): L'uscita a relè si energizza quando il sensore rileva un segnale riflesso — cioè, quando un oggetto è presente nella zona di rilevamento. Questa è la modalità che la maggior parte delle applicazioni utilizza per il rilevamento standard di oggetti.

Buio-ON (D-ON): L'uscita a relè si energizza quando il segnale riflesso è assente — quando nessun oggetto viene rilevato. Questa modalità viene utilizzata per rilevare parti mancanti, monitorare lacune o interruzioni nel flusso di materiale, o qualsiasi applicazione in cui l'assenza di un oggetto è l'evento significativo.

La modalità operativa corrente è indicata dal LED rosso sul corpo del sensore.

Regolazione della sensibilità

Un regolatore a un giro sul corpo del sensore controlla la sensibilità di rilevamento, consentendo una messa a punto della distanza di rilevamento nell'intervallo di 700 mm. Questo è utile quando si lavora con materiali a bassa riflettività — oggetti scuri, superfici opache o materiali traslucidi — dove la sensibilità predefinita potrebbe dover essere aumentata. Permette inoltre di ridurre deliberatamente la distanza di rilevamento effettiva per evitare di rilevare oggetti di sfondo oltre la zona di rilevamento prevista.

Dove viene installato questo sensore

La combinazione di tensione universale, protezione IP66, uscita a relè e timer integrato rende l'E3JM-DS70M4T una scelta eccellente per un'ampia gamma di applicazioni:

Rilevamento di presenza di nastri trasportatori e pezzi — Confermare la presenza di pezzi in una stazione prima di avviare una fase del processo, con ritardo all'accensione per filtrare lievi vibrazioni o rimbalzi dei pezzi.

Rilevamento finecorsa e di posizione — Rilevare quando un elemento della macchina raggiunge una posizione di riposo o limite, con uscita a relè cablata direttamente in un circuito di sicurezza o di controllo.

Rilevamento livello di riempimento e materiale — Monitorare i livelli di riempimento di contenitori o tramogge per materiali con riflettività sufficiente, attivando allarmi o fermando i nastri trasportatori quando i livelli scendono al di fuori dell'intervallo.

Linee di imballaggio ed etichettatura — Rilevare lacune nei prodotti, etichette mancanti o imballaggi assenti, con modalità timer per generare impulsi di uscita coerenti per contatori o PLC a valle.

Installazioni esterne e in ambienti difficili — Qualsiasi macchina esterna, stazione di attrezzature agricole o posizione di montaggio esposta in cui l'esposizione agli agenti atmosferici e alla polvere sono condizioni operative di routine.

Note di cablaggio per l'installazione

L'E3JM-DS70M4T si collega tramite una morsettiera — nessun connettore richiesto. Omron raccomanda una sezione del conduttore di 0,3 mm² con un diametro esterno del cavo compreso tra 6 e 8 mm.

L'uscita a relè è SPDT (single-pole double-throw), fornendo contatti normalmente aperti (NO) e normalmente chiusi (NC) contemporaneamente. Quando si utilizzano entrambi i contatti sullo stesso carico con dispositivi induttivi come contattori o valvole a solenoide, un soppressore di sovratensione dovrebbe essere applicato al carico per evitare interferenze tra i contatti del relè sui lati NO e NC durante le transizioni di commutazione. Questo è indicato esplicitamente nella documentazione di installazione Omron per la serie E3JM.

Panoramica varianti pressacavo

L'E3JM-DS70M4T è disponibile in tre varianti di filettatura per pressacavo per adattarsi a diversi standard di cablaggio regionali:

Tutte e tre le varianti condividono specifiche di rilevamento ed elettriche identiche — differisce solo il raccordo del pressacavo.

FAQ

D1: L'E3JM-DS70M4T può essere alimentato sia da AC che da DC nella stessa installazione?

Sì — questa è una delle caratteristiche distintive del sensore. L'E3JM-DS70M4T accetta 12-240V DC e 24-240V AC sugli stessi terminali, senza polarità sensibile sulla connessione di alimentazione. Questo lo rende particolarmente utile in impianti in cui la tensione del quadro varia tra le macchine o dove lo stesso modello di sensore deve essere tenuto a magazzino sia per applicazioni AC che DC. Non è richiesta alcuna commutazione interna — il sensore gestisce entrambi i tipi di tensione nativamente.

D2: Qual è la differenza tra E3JM-DS70M4T e E3JM-DS70M4 (senza la T)?

Il suffisso T indica l'inclusione di una funzione timer integrata. L'E3JM-DS70M4 (senza T) è un sensore diffuso standard con uscita a relè senza capacità di temporizzazione. L'E3JM-DS70M4T aggiunge le modalità ritardo all'accensione, ritardo allo spegnimento e ritardo a impulso singolo, selezionabili tramite DIP switch, con un tempo di ritardo regolabile da 0,1 a 5 secondi. Sul modello T, il timer è sempre attivo — non può essere bypassato. Se la tua applicazione richiede una risposta di uscita immediata e senza ritardo, la variante non-T è la scelta corretta.

D3: Quali oggetti può rilevare l'E3JM-DS70M4T alla piena distanza di rilevamento di 700 mm?

La distanza di rilevamento di 700 mm è specificata rispetto a un bersaglio di carta bianca di 200 × 200 mm — questa è la condizione di riferimento standard utilizzata nella scheda tecnica ufficiale Omron. Per materiali più scuri o meno riflettenti, la distanza di rilevamento effettiva sarà inferiore. Le curve pubblicate da Omron che mettono in relazione oggetto di rilevamento e distanza mostrano che le superfici di carbonio nero e l'acciaio inossidabile (SUS) riducono significativamente la portata effettiva rispetto alla carta bianca. Per bersagli ad alta riflettività come il foglio di alluminio, la portata effettiva si avvicina o supera la linea di base della carta bianca. Quando si rilevano oggetti scuri, opachi o piccoli, è consigliabile impostare il sensore più vicino rispetto al massimo di 700 mm e utilizzare il regolatore di sensibilità per ottimizzare l'affidabilità del rilevamento.

D4: La certificazione IP66 viene mantenuta dopo il cablaggio se utilizzo la connessione a morsettiera?

L'integrità IP66 dipende da una corretta installazione. L'ingresso del pressacavo e il coperchio del sensore devono essere saldamente serrati dopo il cablaggio per mantenere l'involucro sigillato. Omron specifica che il coperchio deve essere fissato saldamente per preservare la certificazione IP66 — un coperchio allentato o un raccordo del pressacavo non posizionato correttamente comprometterà la tenuta. Omron raccomanda inoltre di utilizzare un cavo con un diametro esterno compreso tra 6 e 8 mm per garantire una tenuta adeguata all'ingresso del cavo. Per il modello standard (PF1/2), i dadi di connessione del cavo sono inclusi nella confezione; si noti che i modelli certificati UL (-US) non includono questi dadi.

D5: L'uscita dell'E3JM-DS70M4T può essere cablata direttamente a un ingresso PLC?

L'E3JM-DS70M4T utilizza un' uscita a relè anziché un'uscita a transistor o SSR. I contatti del relè sono indipendenti dalla tensione — possono commutare carichi AC o DC entro i limiti nominali (max. 250 VAC, 3A / min. 5 VDC, 10 mA). Per le connessioni di ingresso discreto del PLC, il contatto del relè può essere cablato in serie con la tensione di alimentazione dell'ingresso del PLC, fornendo un segnale di commutazione pulito e isolato. Il tempo di risposta di 30 ms è adeguato per la maggior parte delle applicazioni scansionate dal PLC. Per applicazioni che richiedono una risposta più rapida, la variante DC SSR (E3JM-DS70S4T) offre un tempo di attivazione/reset di 5 ms e dovrebbe essere considerata invece.
