| Luogo di origine | Corea |
| Marca | AUTONICS |
| Certificazione | CE ROHS |

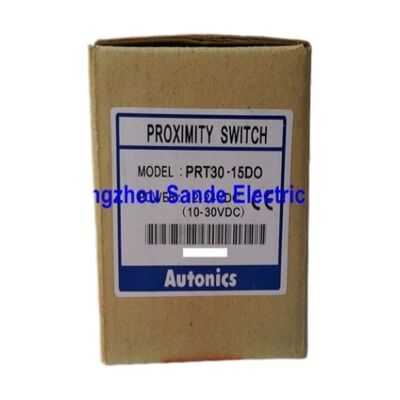

| Numero di modello | PRT30-15D0 |
conferisce al sensore un robusto fattore di forma industriale facile da integrare in staffe, telai di macchine e assemblaggi di montaggio.Sensore di prossimità induttivo è un sensore di prossimità induttivo cilindrico costruito per un rilevamento affidabile di bersagli metallici nei sistemi di automazione industriale.Con una superficie di rilevamento di Ø30 mm
, una distanza di rilevamento di 15 mm e un La , è ben adatto ad applicazioni in cui il rilevamento stabile, il montaggio semplice e le prestazioni di commutazione ripetibili sono più importanti della complessità non necessaria.Questo modello è tipicamente utilizzato nell'automazione di macchine, nei sistemi di trasporto, nei fissaggi di produzione e nelle attrezzature di fabbrica generali in cui gli oggetti metallici devono essere rilevati senza contatto fisico.Nell'uso quotidiano, ciò significa meno problemi legati all'usura rispetto agli interruttori meccanici e una risposta più prevedibile in ambienti con movimento ripetitivo.
Una
frequenza di risposta nominale di 200 Hz
conferisce al sensore una velocità sufficiente per molte attività standard di posizionamento e rilevamento di oggetti industriali.In combinazione con un indicatore di funzionamento a LED rosso visibile
, il PRT30-15D0 offre un'usabilità pratica sia per i costruttori di macchine che per i team di manutenzione.Ciò è utile durante l'installazione, la configurazione, la risoluzione dei problemi e la manutenzione preventiva.Rilevamento induttivo stabile per bersagli metallici
Distanza di rilevamento di 15 mm
Con una
, il sensore offre un utile equilibrio tra tolleranza di installazione e affidabilità del rilevamento.La Corpo cilindrico di Ø30 mm
Il
conferisce al sensore un robusto fattore di forma industriale facile da integrare in staffe, telai di macchine e assemblaggi di montaggio.I sensori di prossimità con corpo più grande sono spesso preferiti quando si desidera una presenza meccanica più forte e una geometria di installazione più chiara.Installazione non a filo
Questo modello è costruito per il
, il che è importante per mantenere il campo di rilevamento previsto. Nelle installazioni effettive, i sensori non a filo vengono spesso scelti quando è richiesta una maggiore distanza di rilevamento e è possibile fornire uno spazio sufficiente attorno alla faccia di rilevamento.Indicatore LED rosso visibileUn
aiuta i tecnici a confermare lo stato del sensore direttamente sulla macchina.Ciò è utile durante l'installazione, la configurazione, la risoluzione dei problemi e la manutenzione preventiva.Compatibilità con alimentazione DC industriale
Il sensore supporta l'alimentazione
, con un intervallo di tensione operativa di 10-30 VDC, rendendolo adatto ai comuni sistemi di controllo DC industriali.La Dati tecnici
Parametro
| Modello | PRT30-15D0 |
|---|---|
| Tipo di sensore | Sensore di prossimità induttivo |
| Installazione | Non a filo |
| Diametro lato di rilevamento | Ø30 mm |
| Distanza di rilevamento | 15 mm |
| Isteresi | Max. 10% della distanza di rilevamento |
| Bersaglio di rilevamento standard | 45 × 45 × 1 mm (ferro) |
| Frequenza di risposta | 200 Hz |
| Indicatore | Consente al sensore di rilevare eventi di bersaglio ripetuti nei comuni compiti di automazione come il trasferimento di parti, la conferma di posizione, l'indicizzazione e il rilevamento di sequenze. |
| Tensione di alimentazione | 12 - 24 VDC |
| Intervallo di tensione operativa | 10 - 30 VDC |
| Corrente di dispersione | Max. 0,6 mA |
| Uscita di controllo | 2 - 100 mA |
| Tensione residua | Max. 3,5 V |
| Peso unitario | Circa 170 g |
| Peso confezionato | Circa 207 g |
| Prestazioni nell'uso industriale | Negli ambienti di fabbrica reali, un sensore di prossimità deve fare più che funzionare sulla carta. Deve rilevare in modo coerente, resistere alle variazioni di installazione e rimanere facile da ispezionare quando qualcosa nel sistema cambia. Il PRT30-15D0 è ben posizionato per questo tipo di lavoro. |
metodo di rilevamento senza contatto
riduce l'usura meccanica, il che è prezioso nei cicli di automazione ripetitivi.La distanza di rilevamento di 15 mm
e la La frequenza di risposta di 200 Hz
e la La isteresi massima del sensore del 10% della distanza di rilevamento
gioca anche un ruolo importante.In pratica, l'isteresi aiuta a prevenire commutazioni di uscita instabili quando un bersaglio è vicino al punto di soglia.Ciò significa meno rumore di uscita e un comportamento del segnale più affidabile nelle apparecchiature in movimento.
Aree di applicazione
Il PRT30-15D0 è adatto per una vasta gamma di usi industriali, tra cui:
Rilevamento di posizione nelle macchine di assemblaggio
Dal punto di vista ingegneristico, il PRT30-15D0 offre una combinazione pratica di dimensioni del corpo, raggio di rilevamento e compatibilità elettrica.
Dal punto di vista dell'acquisto, i sensori di questa classe vengono spesso selezionati perché sono facili da standardizzare su più macchine.
Un modello induttivo non a filo da Ø30 mm con distanza di rilevamento di 15 mm può coprire molti punti di rilevamento metallico ordinari senza imporre personalizzazioni non necessarie.
Ciò aiuta a semplificare la pianificazione dei pezzi di ricambio e il supporto di manutenzione a lungo termine.
Per gli utenti che necessitano di un robusto sensore di prossimità induttivo per compiti di automazione standard, il PRT30-15D0 è un'opzione solida e adatta all'applicazione.
FAQ
D1: Che tipo di bersaglio è progettato per rilevare il PRT30-15D0?
rilevamento di bersagli metallici
, con il suo bersaglio di rilevamento standard specificato come ferro da 45 × 45 × 1 mm. Nell'uso industriale, ciò significa che funziona al meglio quando rileva oggetti metallici ferrosi come lamiere d'acciaio, parti di macchine, staffe o fissaggi.Potrebbe rispondere anche ad altri metalli, ma la distanza di rilevamento effettiva può variare a seconda del materiale, delle dimensioni e della forma del bersaglio. Per le applicazioni in cui la precisione di ripetibilità è importante, il materiale del bersaglio dovrebbe sempre essere considerato durante la validazione del progetto.D2: Perché questo sensore richiede un'installazione non a filo?
Un sensore induttivo non a filo necessita di spazio libero attorno alla faccia di rilevamento perché il suo campo elettromagnetico si estende verso l'esterno oltre il corpo. Se il sensore viene montato a filo nel metallo circostante, il campo di rilevamento può essere distorto e la distanza di rilevamento utilizzabile può diminuire.
Per il PRT30-15D0, un corretto montaggio non a filo aiuta a preservare le
prestazioni di rilevamento di 15 mm
previste e mantiene un comportamento di commutazione più stabile nell'operatività effettiva della macchina.D3: La frequenza di risposta di 200 Hz è sufficientemente veloce per le apparecchiature di automazione?Per molte applicazioni industriali generali,
200 Hz
è del tutto adeguato.Consente al sensore di rilevare eventi di bersaglio ripetuti nei comuni compiti di automazione come il trasferimento di parti, la conferma di posizione, l'indicizzazione e il rilevamento di sequenze.In termini pratici, il sensore gestisce bene le velocità standard delle macchine, a condizione che la presentazione del bersaglio e la gestione degli ingressi PLC siano correttamente abbinate.
Applicazioni di conteggio ad altissima velocità potrebbero richiedere una classe di sensori diversa, ma per il posizionamento industriale di routine e il rilevamento di presenza, 200 Hz è un solido intervallo di lavoro.
D4: Qual è lo scopo dell'isteresi in questo sensore?
L'isteresi aiuta a prevenire commutazioni instabili quando il bersaglio è vicino alla soglia di rilevamento. Senza di essa, l'uscita potrebbe attivarsi e disattivarsi se vibrazioni, variazioni del bersaglio o tolleranze meccaniche causano una leggera fluttuazione del punto di rilevamento.
Sul PRT30-15D0, l'isteresi è specificata come
massimo 10% della distanza di rilevamento
, il che supporta un comportamento del segnale più affidabile nelle macchine reali in cui il movimento non è perfettamente statico. Ciò è particolarmente utile in ambienti con vibrazioni o lievi variazioni della posizione del bersaglio.D5: A cosa dovrebbero prestare attenzione gli ingegneri durante l'integrazione elettrica?Gli ingegneri dovrebbero verificare
l'intervallo di alimentazione DC, la corrente di carico, la corrente di dispersione e la tensione residua
durante l'integrazione del sensore in un circuito di controllo.Il PRT30-15D0 funziona con 12-24 VDC
, con un intervallo operativo consentito di 10-30 VDC, che si adatta alla maggior parte dei sistemi di controllo industriali.La corrente di dispersione massima di 0,6 mA
e la tensione residua fino a 3,5 V dovrebbero essere verificate rispetto all'ingresso PLC o al dispositivo di carico per garantire un riconoscimento affidabile del segnale.Ciò è particolarmente importante quando si utilizzano ingressi a bassa corrente sensibili o quando più dispositivi sono cablati nello stesso circuito.
