| Luogo di origine | U.S.A. |
| Marca | BENTLY |
| Certificazione | CE ROHS |
| Numero di modello | 330901-00-05-02-00 |

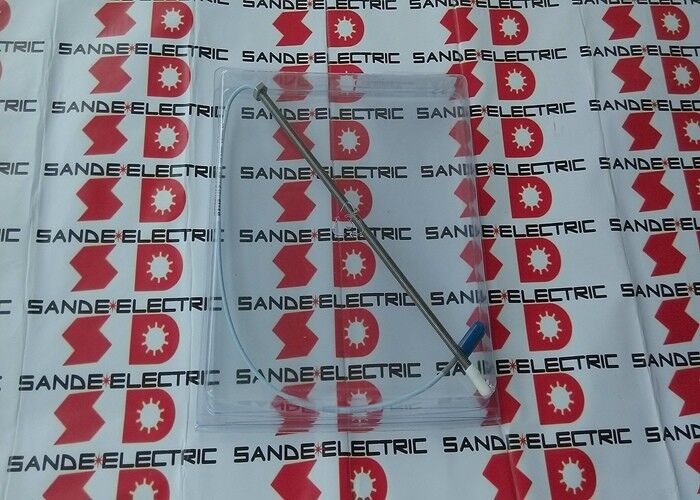

La Bently Nevada 330901-00-05-02-00 è la configurazione compatta con corpo da 0,5 pollici della serie di sonde di prossimità 3300 XL NSv — un trasduttore a correnti parassite per la misurazione senza contatto dello spostamento radiale dell'albero nelle macchine rotanti.
La punta della sonda genera un campo elettromagnetico che viene perturbato dalla superficie conduttrice dell'albero che passa nelle vicinanze; tale perturbazione, convertita in tensione dal proximitor 3300 NSv, fornisce un segnale DC continuo proporzionale al gap tra la punta della sonda e l'albero.
Il sistema 3300 XL NSv è la piattaforma di trasduttori di prossimità di punta di Bently Nevada, utilizzata su turbine, compressori, pompe, motori e altre macchine rotanti dove è richiesto il monitoraggio della vibrazione e della posizione dell'albero per il monitoraggio delle condizioni, la protezione e il controllo di processo.
Il modello base 330901 designa la sonda standard filettata 1/4-28 UNF senza cavo corazzato — la configurazione che si adatta alla maggior parte delle porte per sonde di prossimità standard lavorate nelle carcasse delle turbomacchine a livello globale.
La lunghezza compatta del corpo da 0,5 pollici della configurazione -00-05 è specificamente destinata alle installazioni in cui la profondità del foro di montaggio è limitata — porte sonda poco profonde in alloggiamenti di piccole dimensioni, installazioni con spazio radiale limitato attorno al corpo della sonda o posizioni di retrofit in cui l'attrezzatura originale utilizzava un design di sonda più corto.
La sezione non filettata da 0,0 pollici (prefisso 00) significa che la porzione filettata si estende dalla punta stessa della sonda, massimizzando l'innesto in porte filettate poco profonde senza sprecare profondità su una sezione non filettata.
| Parametro | Valore |
|---|---|
| Filettatura | 1/4-28 UNF (senza corazza) |
| Lunghezza non filettata | 0,0 pollici |
| Lunghezza corpo | 0,5 pollici |
| Connettore | Mini coassiale ClickLoc (cavo standard) |
| Materiale corpo | Acciaio inossidabile AISI 304 |
| Materiale punta | PPS (solfuro di polifenilene) |
| Impedenza cavo | Coassiale 75 Ω |
| Isolamento cavo | FEP |
| Sensibilità | 200 mV/mil (7,87 V/mm) |
| Risposta in frequenza | DC a 10 kHz |
| Temperatura operativa | −52°C a +177°C |
| Resistenza DC (cavo) | 4,0 ± 0,5 Ω (0,5m) |
| Massima profondità di avvitamento | 0,375 pollici |
| Coppia raccomandata | 5,1 N·m (45 in·lb) |
| Sistema compatibile | 3300 XL NSv |
| Approvazioni | Standard (opzione 00) |
La sonda 330901-00-05-02-00 è un elemento di un sistema di trasduttori di prossimità a tre componenti: la sonda stessa, un cavo di prolunga che collega la sonda al proximitor e il proximitor 3300 XL NSv (modulo di condizionamento).
La sonda genera il campo di correnti parassite, il cavo di prolunga trasporta il segnale RF grezzo e il proximitor converte il segnale RF dipendente dal gap in un'uscita di tensione DC calibrata — tipicamente −18V al gap lontano calibrato e variabile verso −1V man mano che l'albero si avvicina alla punta della sonda.
Questa architettura distribuita separa il punto di misurazione (sonda) dall'elettronica (proximitor).
La sonda non contiene elettronica attiva — solo una bobina avvolta e una rete di sintonia — il che consente alla sonda di operare nell'intervallo −52°C a +177°C che danneggerebbe i circuiti a semiconduttore.
Il proximitor è montato in una posizione del pannello più fresca e accessibile, lontano dall'ambiente termico e di vibrazione della carcassa della macchina.
Il sistema 3300 XL NSv di Bently Nevada è retrocompatibile con i cavi di prolunga e i proximitor 3300 XL, rendendo la 330901-00-05-02-00 direttamente intercambiabile con le sonde della serie 330901 precedenti nelle installazioni esistenti.
Il connettore mini coassiale ClickLoc (opzione 02) corrisponde al connettore standard del cavo 3300 XL, consentendo la sostituzione della sonda senza modificare l'assemblaggio del cavo sul campo.
La lunghezza del corpo da 0,5 pollici determina la profondità fisica della sonda dalla superficie della carcassa della macchina alla punta della sonda. Quando avvitata completamente in una porta sonda con filettatura 1/4-28 UNF, il corpo da 0,5 pollici posiziona la punta della sonda a 0,5 pollici sotto la superficie di montaggio — appropriato per profondità di alloggiamento dell'albero che corrispondono a questa dimensione.
A differenza delle varianti di sonda più lunghe utilizzate per raggiungere alberi in posizioni profondamente incassate, il corpo da 0,5 pollici è per misurazioni vicine alla superficie della carcassa.
La coppia di installazione raccomandata è 5,1 N·m (45 in·lb), con un massimo assoluto di 7,3 N·m (65 in·lb).
Superare la coppia massima comporta il rischio di deformazione della filettatura o danni alla punta della sonda in PPS, particolarmente importante poiché il materiale PPS della punta — sebbene chimicamente resistente e meccanicamente duro — si spezzerà sotto un carico torsionale eccessivo.
La guarnizione O-ring in Viton sul corpo della sonda fornisce una tenuta positiva contro olio e fluidi di processo nella porta della sonda; ispezionare le condizioni dell'O-ring prima dell'installazione e sostituire se crepato o deformato.
Il gap di lavoro ottimale tra la punta della sonda e l'albero per il sistema 3300 NSv è di circa 2 mm (80 mils).
A questo gap, il sistema opera vicino al centro del suo intervallo lineare, fornendo la massima risoluzione e minimizzando la sensibilità agli errori di gap dovuti all'espansione termica o alla deflessione dell'albero.
Il gap viene impostato regolando la posizione assiale della sonda nella porta filettata e verificato misurando la tensione di uscita DC con l'albero fermo.
D1: Qual è il gap di lavoro ottimale per il 330901-00-05-02-00 e come lo imposto?
Il sistema 3300 NSv è calibrato per un gap nominale di circa 2 mm (80 mils). Con l'albero fermo e il sistema alimentato, regolare la sonda assialmente fino a quando la tensione di uscita DC dal proximitor non legge circa −10V (il punto medio dell'intervallo lineare −18V a −2V per il sistema 3300 NSv).
Ciò posiziona l'albero al centro dell'intervallo di misurazione lineare della sonda. Bloccare la sonda in questa posizione con un dado di bloccaggio e confermare che il gap sia entro le specifiche utilizzando la tensione di uscita del proximitor come riferimento.
D2: Il 330901-00-05-02-00 può essere utilizzato senza cavi di prolunga — collegato direttamente al proximitor?
Il connettore mini coassiale ClickLoc della sonda (opzione 02) si collega al cavo di prolunga standard 3300 XL NSv, che a sua volta si collega al proximitor.
Sebbene fisicamente possibile collegare la sonda al proximitor senza un cavo di prolunga nei test da banco, il sistema calibrato è progettato e caratterizzato con specifiche impedenze del cavo.
Utilizzare nessun cavo di prolunga, o un cavo che non corrisponde alle specifiche 3300 XL di Bently Nevada, influenzerà la sensibilità del sistema e l'intervallo lineare. Utilizzare sempre il cavo di prolunga Bently Nevada 3300 XL corretto per le installazioni sul campo.
D3: Le approvazioni sono elencate come opzione 00 (standard) — ciò preclude l'installazione in aree pericolose?
Approvazioni standard (opzione 00) significa che questa variante di sonda non possiede le certificazioni aggiuntive ATEX, IECEx o altre per aree pericolose che fornisce la variante opzione 05. Le installazioni in aree pericolose classificate (atmosfere esplosive, zone con gas o polveri infiammabili) richiedono la variante della sonda approvata dall'agenzia.
Per sale macchine non pericolose, l'opzione standard 00 è appropriata e copre l'uso industriale generale senza restrizioni.
D4: C'è una differenza tra le sonde "NSv" 330901 e le sonde più vecchie della serie 330900?
La designazione 3300 NSv (Non-metallic Sensing surface voltage) identifica la sonda come parte della nuova serie di Bently Nevada con linearità migliorata e intervallo di temperatura esteso rispetto alle sonde standard 3300 precedenti.
La serie 330901 NSv utilizza la stessa filettatura 1/4-28 UNF e gli stessi connettori ClickLoc della serie 330900, rendendo il retrofit fisico semplice, ma i proximitor e i cavi di prolunga del sistema NSv dovrebbero essere utilizzati con le sonde NSv per mantenere l'accuratezza della calibrazione.
Mescolare sonde NSv con proximitor non NSv può produrre offset di calibrazione.
D5: Qual è la massima velocità superficiale dell'albero che questa sonda può misurare accuratamente?
La risposta in frequenza da DC a 10 kHz del sistema di prossimità 3300 XL NSv significa che cattura accuratamente vibrazioni e spostamenti a frequenze fino a 10 kHz — coprendo comodamente tutte le frequenze di vibrazione meccanica incontrate nelle turbomacchine industriali da sub-sincrone a armoniche di ordine molto elevato.
La sonda stessa non ha limitazioni meccaniche di velocità; opera finché la superficie dell'albero è all'interno dell'intervallo lineare della sonda.
Per macchine che operano sopra i 10.000 RPM, il contenuto di frequenza dei segnali di vibrazione a ordini superiori può avvicinarsi alla larghezza di banda del sistema, ma le armoniche fondamentali e di ordine inferiore rimangono completamente all'interno dell'intervallo di misurazione.
