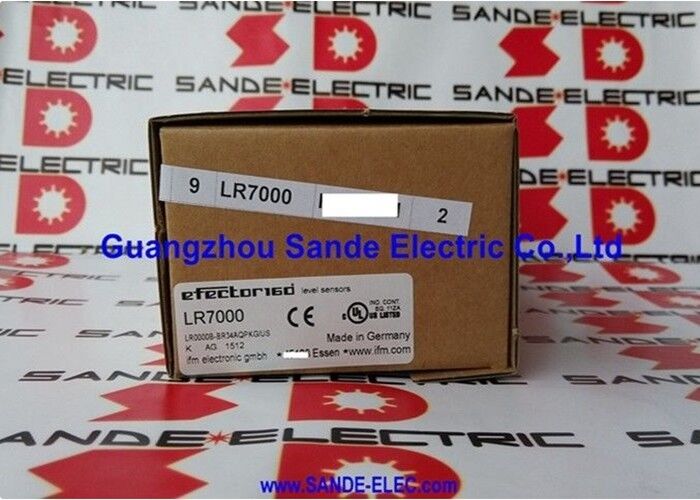

IFM Efector LR7000 Sensore di livello LR7000

IFM Efector LR7000 | Sensore di livello continuo a radar a onda guidata — 18–30V CC, PNP, IP67, G¾", Sonda fino a 1600mm, Display a 4 cifre

Panoramica

Il IFM Efector LR7000 è un sensore di livello a radar a onda guidata (GWR) per la misurazione continua del livello in serbatoi e contenitori contenenti acqua, oli, refrigeranti e liquidi simili.

Il sistema è composto da un'unità di valutazione separata e una sonda flessibile che può essere tagliata alla lunghezza richiesta per la specifica installazione del serbatoio — da 100 mm fino a 1600 mm — offrendo all'installatore un'unica famiglia di sensori che si adatta a un'ampia gamma di geometrie di serbatoi senza dover stoccare varianti a lunghezza fissa.

Il radar a onda guidata è un metodo di misurazione ben adatto ai tipi di liquidi per cui è progettato l'LR7000. A differenza dei sensori a ultrasuoni che possono essere disturbati da schiuma, vapore o turbolenza di riempimento sulla superficie del liquido, un radar a onda guidata invia il suo impulso a microonde lungo una sonda fisica a barra o cavo che si immerge nel liquido.

L'impulso viaggia lungo la sonda, si riflette sulla superficie del liquido nel punto di variazione di impedenza tra aria e liquido, e ritorna al ricetrasmettitore. Poiché il segnale viaggia lungo la sonda anziché attraverso l'aria sopra il liquido, schiuma, condensa e vapore a lento movimento hanno un effetto trascurabile sulla misurazione.

Il display LED alfanumerico a 4 cifre dell'unità di valutazione LR7000 fornisce una lettura costante del livello misurato direttamente sul corpo del sensore, eliminando la necessità di interrompere il sistema di controllo per verificare il livello effettivo del serbatoio durante la messa in servizio o la risoluzione dei problemi.

Entrambe le uscite di commutazione sono programmabili in modo indipendente — punti di impostazione, punti di reset e polarità NO/NC — tramite i pulsanti sul pannello frontale, senza la necessità di strumenti di programmazione esterni per la configurazione di base.

Specifiche chiave

Design modulare: unità di valutazione + sonda

La separazione dell'elettronica di valutazione dalla sonda nell'LR7000 è una scelta ingegneristica che semplifica sia l'installazione che la manutenzione. L'unità di valutazione — contenente l'elettronica del ricetrasmettitore radar, il display, i pulsanti di programmazione e il connettore elettrico M12 — si monta sopra il serbatoio in un punto di accesso comodo.

La sonda si estende verso il basso nel serbatoio attraverso la connessione di processo G¾".

Poiché le sonde possono essere tagliate alla lunghezza esatta richiesta per ogni serbatoio, non c'è zona morta sul fondo causata da una sonda troppo lunga, né riduzione della gamma di misurazione perché la sonda finisce troppo presto.

L'estremità tagliata è il punto di terminazione della riflessione; il taglio è una parte deliberata della procedura di installazione, non una modifica. IFM specifica la procedura di taglio per garantire un'estremità pulita che non crei riflessioni spurie.

Per applicazioni in cui le dimensioni del serbatoio cambiano — un nuovo serbatoio sostituisce uno vecchio, o il sensore viene ricollocato — la sonda può essere accorciata o sostituita senza cambiare l'unità di valutazione.

Questa modularità riduce il costo totale di adattamento in impianti in cui le configurazioni dei serbatoi vengono periodicamente riviste.

Due uscite di commutazione programmabili

L'LR7000 fornisce due uscite di commutazione configurabili in modo indipendente. In una tipica installazione di monitoraggio del livello del serbatoio: l'uscita 1 attiva un segnale "pompa di riempimento ON" quando il livello scende al di sotto di una soglia minima (SP1), e l'uscita 2 attiva un "avviso di trabocco" quando il livello raggiunge un massimo (SP2).

Entrambe le uscite sono programmabili come NO o NC, consentendo una logica attiva-alta o attiva-bassa senza ricablaggio.

Le uscite di commutazione si collegano direttamente alle schede di ingresso digitale PLC, ai moduli relè o agli indicatori di controllo di processo tramite il connettore M12.

Con una capacità di corrente di uscita di 250 mA (per uscita per commutazione PNP), l'LR7000 pilota carichi di automazione standard senza interposizione di amplificatore nella maggior parte delle installazioni.

Adatto per applicazioni: acqua, oli, refrigeranti

IFM posiziona l'LR7000 specificamente per acqua, oli e refrigeranti in applicazioni industriali di serbatoi e contenitori — i tipi di liquidi con le proprietà dielettriche che il radar a onda guidata gestisce in modo più affidabile.

I liquidi con costanti dielettriche molto basse (inferiori a circa 1,5) riducono l'ampiezza della riflessione sulla superficie del liquido; acqua, acqua di raffreddamento e la maggior parte degli oli industriali sono ben al di sopra di questa soglia e producono forti riflessioni lungo tutta la lunghezza della sonda dell'LR7000.

La connessione di processo G¾" è la filettatura maschio standard utilizzata su ugelli di serbatoi industriali e porte di visibilità. Un ugello filettato nella parte superiore del serbatoio con una filettatura femmina G¾" compatibile accetta direttamente l'LR7000, utilizzando nastro in PTFE o un sigillante per filettature appropriato sulle filettature. Adattatori sono disponibili da IFM per serbatoi con standard di connessione diversi.

FAQ

D1: La sonda LR7000 necessita di essere ricalibrata dopo il taglio a misura?

Il taglio della sonda alla profondità richiesta del serbatoio non richiede la ricalibrazione del circuito radar del sensore.

L'unità di valutazione viene programmata con la lunghezza installata della sonda come parametro di riferimento, e la misurazione del livello viene calcolata dalla posizione del punto di riflessione rispetto a questo riferimento.

Dopo il taglio e l'installazione, inserire la lunghezza della sonda e i punti di impostazione del livello minimo/massimo tramite il pannello frontale — la calibrazione interna del sensore è impostata in fabbrica e non necessita di regolazioni.

D2: L'LR7000 può misurare il livello in serbatoi con agitatori interni o miscelatori a pale?

Il radar a onda guidata è generalmente più resistente all'agitazione rispetto ai sensori di livello a ultrasuoni, poiché il segnale viaggia lungo la sonda anziché attraverso l'aria. Tuttavia, è necessario evitare il contatto meccanico diretto tra una pala dell'agitatore rotante e la sonda.

Posizionare la sonda in una zona del serbatoio in cui le pale dell'agitatore non entrano — tipicamente sulla parete del serbatoio opposta all'agitatore, o in un tubo di calma o tubo guida se la geometria del serbatoio crea agitazione inevitabile in tutto il recipiente.

D3: Quali temperature di processo può sopportare la sonda LR7000?

La specifica di temperatura ambiente da 0°C a +60°C si riferisce alla temperatura dell'unità di valutazione. La sonda stessa è classificata per temperature di processo più elevate — consultare la scheda tecnica LR7000 di IFM per la temperatura massima di processo specifica, che differisce dalla classificazione ambientale. Per processi a temperatura elevata come sistemi di acqua calda, confermare la temperatura di processo rispetto alla specifica del materiale della sonda prima dell'installazione.

D4: Come vengono configurate le due uscite di commutazione e possono condividere lo stesso punto di impostazione?

Ogni uscita ha il proprio punto di impostazione (SP1, SP2) e punto di reset (rP1, rP2) indipendenti, configurabili nel menu di programmazione tramite i pulsanti sul pannello frontale. Possono essere impostati sullo stesso valore se necessario, sebbene l'applicazione tipica utilizzi soglie distinte per azioni diverse (ad esempio, avvio riempimento e allarme trabocco).

Ogni uscita è programmabile in modo indipendente come NO o NC. Le varianti compatibili con IO-Link della serie LR supportano inoltre la parametrizzazione remota e la trasmissione del valore di processo come dati analogici.

D5: L'LR7000 è compatibile con il sistema IO-Link di IFM per il monitoraggio remoto?

L'LR7000 di base fornisce uscite di commutazione. La serie LR di IFM include varianti IO-Link che aggiungono la comunicazione IO-Link per la trasmissione di dati di livello analogici in tempo reale, la parametrizzazione remota e l'accesso diagnostico tramite un master IO-Link.

Se per l'applicazione è richiesta un'uscita di livello analogica continua anziché una commutazione basata su punto di impostazione, verificare se il codice d'ordine specifico dell'LR7000 include la capacità IO-Link, o considerare una variante IO-Link della serie LR.
