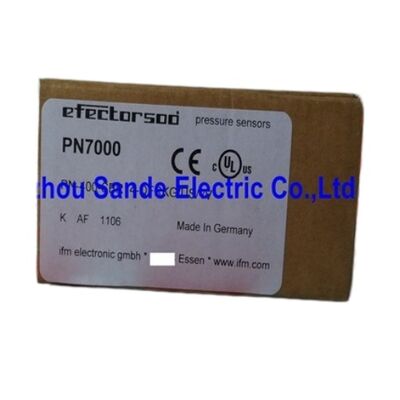

Sensore di pressione ifm PN7000 G1/4 PN7000 PN7000

36VDC, PNP/NPN, G1/4 Esterno, M12, IP67, ±0.25% Precisione

Panoramica

FAQIFM PN7000 è un sensore di pressione elettronico da 0–400 bar della serie PN7000 di IFM — il membro ad alta pressione di una famiglia che copre dal vuoto/pneumatico a bassa pressione (i −1 a 10 bar del PN7004) fino alle pressioni idrauliche più esigenti richieste da presse, macchine per stampaggio a iniezione, attrezzature per pressofusione e unità di potenza idraulica ad alta pressione. Con un display integrato, uscita configurabile PNP/NPN e filettatura esterna G¼" su un corpo compatto, il PN7000 si installa direttamente nelle porte di pressione idraulica standard senza adattatori.

Quattrocento bar (5.800 psi) sono più che adeguati per quasi tutti i sistemi idraulici industriali. L'idraulica ad alta pressione standard nello stampaggio a iniezione raggiunge tipicamente 200–350 bar durante la corsa di iniezione; le presse per stampaggio di metalli operano spesso a livelli simili; la pressatura isostatica a freddo raggiunge valori più alti, ma il campo di 400 bar del PN7000 copre la maggior parte dei circuiti idraulici delle macchine di produzione.

Il sensore non è un trasmettitore di processo di precisione con uscita 4–20mA per feedback analogico — è un dispositivo di monitoraggio delle condizioni e di commutazione, che fornisce uscite di commutazione per allarmi di pressione alta/bassa, interblocchi macchina e conferma di processo.

La pressione nominale di 600 bar e la pressione di scoppio minima di 1.000 bar forniscono i margini di sicurezza meccanica appropriati per l'uso idraulico.

I sistemi idraulici generano transitori di pressione — la rapida chiusura delle valvole causa picchi equivalenti al colpo d'ariete, la carica degli accumulatori produce picchi di pressione e la risposta delle valvole di sicurezza non è istantanea. L'alloggiamento del PN7000 resiste a questi transitori ben al di sopra del normale intervallo operativo senza danni al diaframma o spostamento dello zero.

Specifiche Chiave

400 Bar, 1000 Bar di Scoppio — Architettura di Sicurezza Idraulica

La relazione tra intervallo di misura, pressione nominale e pressione di scoppio definisce l'architettura di sicurezza del sensore. L'intervallo di misura (0–400 bar) è dove l'uscita del sensore è accurata e calibrata.

La pressione nominale (600 bar) è la pressione statica massima che il sensore sopporta senza danni o spostamento dello zero — è la pressione di prova, non il limite operativo. La pressione di scoppio (1.000 bar) è la soglia di guasto catastrofico — la pressione alla quale l'alloggiamento del sensore cede meccanicamente.

La pressione di scoppio di 1.000 bar è 2,5 volte la pressione nominale e 2,5 volte l'intervallo di misura — un margine di sicurezza significativo per un'applicazione idraulica. I sistemi idraulici ad alta pressione possono subire picchi di pressione istantanei sostanzialmente superiori alla loro pressione operativa stazionaria durante eventi di rigetto del carico e chiusure rapide delle valvole.

La pressione di scoppio del PN7000 garantisce che il sensore rimanga meccanicamente integro durante questi eventi senza rischio di esplosione o iniezione di fluidi.

Specifiche di Precisione — BFSL vs LS

FAQBFSL rimuove l'effetto dello spostamento dello zero e della span e rappresenta la non linearità intrinseca e l'isteresi del sensore.

La specifica <±0.5% LS (Least Squares) è leggermente più conservativa — include effetti di ancoraggio degli estremi e rappresenta l'errore che un utente osserverebbe in un'installazione in cui lo zero e la span non sono individualmente calibrati.

FAQD1: Il PN7000 ha un'uscita analogica o solo uscite di commutazione?

Il PN7000 è un sensore di pressione a commutazione — le sue uscite sono contatti di commutazione PNP o NPN che si attivano o disattivano a setpoint programmabili, non un segnale analogico continuo (come 4–20mA o 0–10V). Il display mostra il valore di pressione corrente numericamente, ma questa lettura non esce dal sensore come segnale analogico continuo per l'ingresso di un controllore.

Se è richiesto un segnale di feedback di pressione analogico continuo per il controllo PID o la registrazione dei dati, è necessario un sensore diverso con uscita analogica (come un trasmettitore 4–20mA).

D2: Cosa significa la filettatura esterna G¼" — è compatibile con i raccordi NPT?

La filettatura esterna G¼" è una filettatura parallela BSP (British Standard Pipe) con una filettatura maschio sul corpo del sensore. Non è compatibile con la filettatura NPT (National Pipe Taper) — la BSP è parallela mentre la NPT è conica, e nonostante le dimensioni simili non sono intercambiabili.

Il collettore idraulico o il raccordo del tubo deve avere una porta filettata femmina G¼" BSP per accettare direttamente il PN7000. Se la macchina utilizza filettatura NPT (comune nelle attrezzature nordamericane), è necessario un adattatore BSP-NPT.

D3: Come si programmano i setpoint di commutazione sul PN7000?

La programmazione dei setpoint viene eseguita utilizzando i pulsanti sul corpo del sensore e il display integrato. L'interfaccia standard di immissione parametri di IFM consente di inserire i valori dei setpoint in bar, psi o MPa. Il manuale operativo IFM PN7000 copre la procedura di programmazione completa.

Non sono necessari strumenti esterni, cavi o software per la configurazione di base dei setpoint; le interfacce IO-Link sono disponibili su alcune varianti del PN7000 per la parametrizzazione di rete.

D4: Il PN7000 può essere utilizzato con olio idraulico o è limitato a fluidi a base d'acqua?

Il PN7000 è progettato per uso idraulico, inclusi olio minerale, fluidi idraulici sintetici e fluidi idraulici acqua-glicole. La cella di misura ceramica è chimicamente resistente a questi mezzi.

I materiali di tenuta e l'alloggiamento devono essere verificati rispetto a eventuali additivi insoliti nei fluidi idraulici o tipi di fluidi sintetici che esulano dalla composizione standard dell'olio minerale — la documentazione sulla compatibilità dei mezzi di IFM per il PN7000 fornisce indicazioni per fluidi specifici.

D5: Cosa significa il grado di protezione IP67 nel contesto dell'installazione di macchine idrauliche?

IP67 significa che il sensore è completamente stagno alla polvere e resiste all'immersione temporanea fino a 1 metro di profondità. Nell'installazione di macchine idrauliche, questo copre la nebbia d'olio, gli schizzi di fluidi e le inondazioni accidentali che si verificano intorno ai collettori idraulici e alle connessioni dei cilindri.

Il connettore M12 deve essere completamente accoppiato per mantenere il grado di protezione IP67 all'ingresso del cavo. Se il connettore viene lasciato scollegato, la porta non sigillata riduce il grado di protezione IP e consente l'ingresso di fluidi. Accoppiare sempre il connettore M12 prima che il sensore sia esposto ai fluidi.
