| Luogo di origine | Germania |
| Marca | IFM |
| Numero di modello | PN7004 |

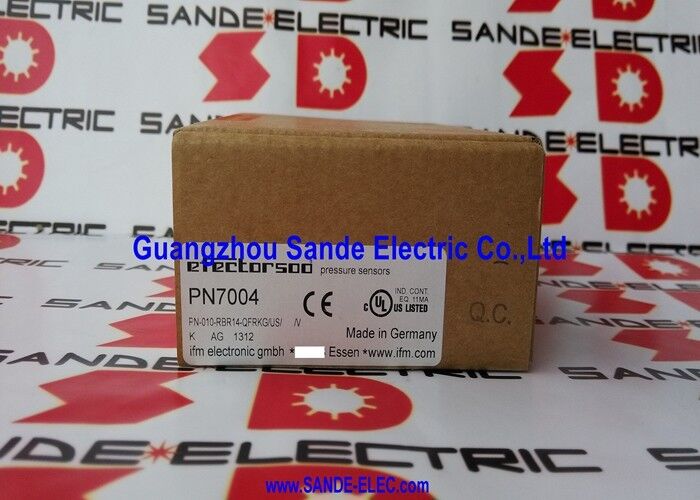

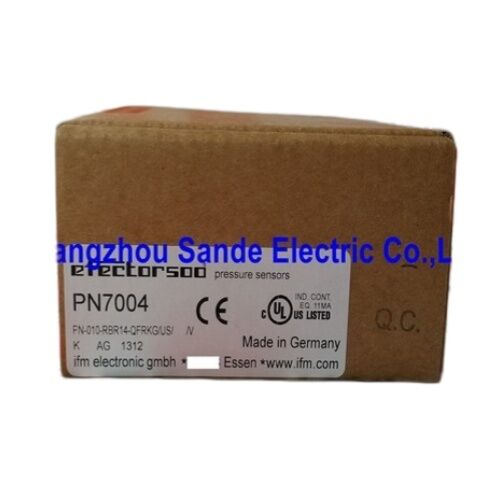

IlIFM PN7004è un sensore elettronico di pressione da -1 a 10 bar, con due uscite di commutazione programmabili indipendentemente, un display alfanumerico integrato a 4 cifre,e un collegamento a filo femminile (interno) G1⁄4". all'interno della serie PN7000 di IFM, the PN7004 occupies the low-pressure end alongside the PN7000's 400 bar capability — these two sensors serve entirely different application spaces despite sharing the same housing platform and programming interface.
L'intervallo da -1 a 10 bar è il dominio dei sistemi pneumatici e dei processi a bassa pressione.
Gli approvvigionamenti di aria compressa per macchine industriali funzionano in genere a 6 ‰ 8 bar; gli ejectori a vuoto per le pinze di aspirazione funzionano tra 0 e -1 bar;i circuiti dell'acqua di raffreddamento funzionano a 3-8 bar a seconda dell'altezza del sistema e della pressione della pompa;.
Il PN7004 gestisce tutti questi con un unico intervallo di misura, e il display integrato fornisce una lettura diretta della pressione al punto di rilevamento senza strumentazione aggiuntiva.
Due uscite di commutazione programmabili sono la caratteristica pratica più preziosa del PN7004 rispetto agli interruttori a pressione a singola uscita più semplici.
In ogni sistema che richiede sia un punto di impostazione di controllo che un punto di impostazione di allarme ̇ un compressore con carico a 5 bar e allarmi al di sotto di 3 bar,un circuito idraulico che consente un ciclo a 60 bar e allarmi sopra gli 80 bar. Il PN7004 sostituisce due sensori separati con uno.
Entrambi i punti di regolazione monitorano la stessa connessione di pressione; entrambi si collegano indipendentemente al PLC; entrambi passano ai loro livelli di soglia individualmente programmati.
| Parametro | Valore |
|---|---|
| Distanza di misura | - 1 a 10 bar (−0,1 a 1,0 MPa) |
| Pressione di prova | 75 bar |
| Pressione di esplosione | 150 bar |
| Tensione di alimentazione | 18 ⋅ 36 V di corrente continua |
| Prodotti | 2 × commutazione PNP o NPN |
| OUT1 Funzione | Interruttore di pressione. |
| Funzione OUT2 | Interruttore di pressione o diagnostica |
| Visualizzazione | Numero alfanumerico a 4 cifre |
| Connessione di processo | G1⁄4" filo interno (femminile) |
| Connessione elettrica | connettore M12, a 4 pin |
| Classificazione IP | Protezione IP65 |
| Temperatura di funzionamento | -25°C a +80°C |
L'intervallo di misurazione a partire da -1 bar rende il PN7004 direttamente applicabile alle applicazioni a vuoto senza la necessità di un sensore separato.formazione del vuoto, e le applicazioni di disgasamento operano tra 0 e -0,95 bar (avvicinandosi al vuoto completo).
The PN7004 covers this range at the lower boundary and the compressed air supply at the upper — a single sensor per pressure monitoring point for systems that use both vacuum and positive pressure at different points in their cycle.
L'intervallo superiore di 10 bar copre l'intero spettro di pressione pneumatica della macchina.regolatori di pressione e perdite, la pressione al punto di utilizzo è di 4 ‰ 6 bar; le applicazioni pneumatiche ad alta pressione (alcuni cilindri di fissaggio, presse pneumatiche) raggiungono 8 ‰ 10 bar.
Il PN7004 gestisce tutte queste cose senza superare il suo campo di misura.
La pressione a prova di settantacinque bar contro un intervallo di misurazione di 10 bar è di 7.5Fattore di sovraccarico 1:1.
L'IFM riconosce che anche i sistemi pneumatici e idraulici a bassa pressione presentano eventi di pressione transitoriamente superiori al loro normale range di funzionamentoscarichi da accumulatore, e gli impatti di stop-end del cilindro idraulico generano tutti transienti che possono superare il punto di impostazione più volte.
La pressione a prova di 75 bar garantisce che la cella di misurazione in ceramica del PN7004 sopravviva a questi eventi senza spostamenti o danni permanenti.
D1: Qual è la differenza tra PN7004 e PN7000, e come scelgo?
Il PN7004 misura da -1 a 10 bar con filtro interno (femminile) IP65 e G1⁄4", destinato a sistemi pneumatici, idraulici a bassa pressione e aria strumentale.Il PN7000 misura 0 ‰ 400 bar con filtro esterno (maschio) IP67 e G1⁄4", per i circuiti idraulici principali delle macchine ad alta pressione.
Entrambi hanno la stessa alimentazione a corrente continua da 1836V, uscite PNP/NPN, connettore M12 e display integrato.prendere in considerazione il PN7000 o una variante della serie PN di fascia media.
D2: L'OUT2 del PN7004 può funzionare come un secondo interruttore di pressione indipendente?
Sì, l'OUT2 è programmabile come seconda uscita di commutazione indipendente in un punto di impostazione diverso da quello dell'OUT1 o come uscita diagnostica che segnala lo stato interno del sensore.Quando configurato come seconda uscita di commutazione, entrambe le uscite passano in modo indipendente ai rispettivi punti di impostazione programmati, ognuna con la propria impostazione di isteresi.
Questo rende il PN7004 equivalente a due interruttori di pressione indipendenti a singola uscita che condividono un punto di misura.
D3: La connessione G1⁄4" è elencata come filo interno ¢ a quale hardware si collega il sensore?
Il filo interno (femminile) G1⁄4" significa che il corpo del sensore contiene una presa femminile in cui è avvitato un dispositivo maschile G1⁄4" BSP.o il montaggio diretto dalla linea di pressione della macchina deve abbinarsi alla presa del sensore.
Molti collettori idraulici e pneumatici forniscono porte G1⁄4" femminili il PN7000 (filo maschio) si collegerebbe direttamente a questi, ma il PN7004 (filo femminile) richiede un montatore o adattatore a filo maschio.Verificare il formato di connessione al rubinetto di pressione della macchina prima di ordinare.
D4: Il PN7004 sostituisce il PB7024 e il PN7024?
IFM elenca il PN7004 come un sostituto per questi modelli precedenti, con gamma di misura compatibile, tipo di uscita e connessione di processo.L'interfaccia di programmazione e il display differiscono dai modelli precedenti.
L'installazione elettrica e meccanica dovrebbe essere compatibile nella maggior parte dei casi.
D5: IP65 è adeguato per gli ambienti delle macchine idrauliche o è richiesto IP67?
IP65 copre l'esclusione completa della polvere e la protezione contro i getti d'acqua da qualsiasi direzione e esposizione accidentale a fluidi tipici degli ambienti delle macchine idrauliche.
IP67 (immersione temporanea) è necessaria quando il sensore può essere immerso o sottoposto a inondazioni di fluidi ad alta pressione.
Per la maggior parte degli impianti a pannelli pneumatici e idraulici in cui il sensore si trova all'interno di un armadietto o su un collettore accessibile, IP65 è sufficiente.
Per i sensori montati in pozzi, trincee o luoghi in cui è possibile l'accumulo di fluidi, IP67 fornisce una protezione aggiuntiva.
