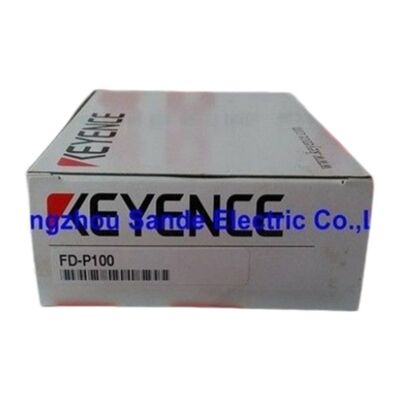

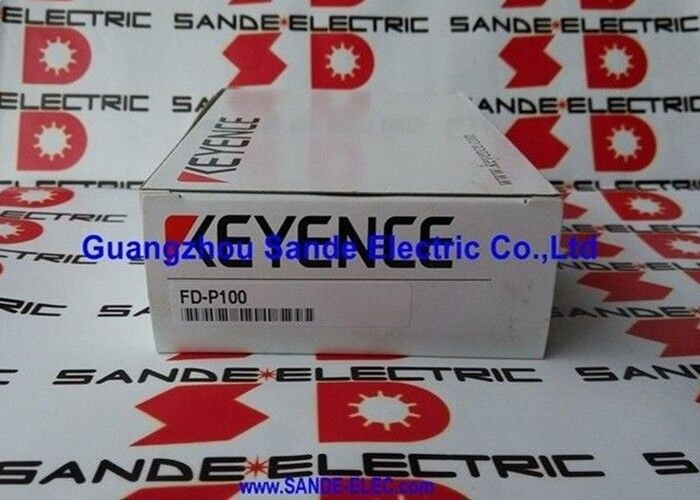

Sensore di flusso di Keyence FD-P100 FDP100 FD-P100

Keyence FD-P100 | Sensore di Flusso e Pressione — Rilevamento Flusso Liquido, Compatibile PLC, Montaggio In Linea

Panoramica

Il Keyence FD-P100 è la testa sensore del sistema di sensori di flusso digitali a amplificatore separato di Keyence, che copre un intervallo di flusso da 10 a 100 litri al minuto nelle applicazioni di monitoraggio dei liquidi.

Funziona come parte di un sistema integrato: la testa sensore FD-P100 è installata direttamente nella linea di flusso, mentre un'unità amplificatore separata (FD-V70A per montaggio su guida DIN o FD-V75A per montaggio su pannello) è montata in una posizione comoda del pannello di controllo — mantenendo l'elettronica lontana dal fluido, dal calore e dalle vibrazioni nel punto di rilevamento.

Questa architettura divisa è il vantaggio pratico del design a amplificatore separato.

La testa sensore stessa non contiene elettronica a rischio di spruzzi di refrigerante, temperatura di processo o vibrazioni meccaniche. Il suo compito è puramente fluidomeccanico: generare il segnale che l'amplificatore elabora.

L'amplificatore, montato in un ambiente di pannello controllato, contiene il display, i comparatori di soglia, l'uscita analogica e l'interfaccia PLC.

Gli ingegneri familiari con la serie FD di Keyence riconosceranno questa come la stessa filosofia utilizzata nell'intera famiglia di prodotti FD-V — teste sensore abbinate ad amplificatori, ciascuno ottimizzato per i rispettivi ambienti operativi.

Nei sistemi di produzione basati su PLC, l'FD-P100 fornisce i dati di flusso che i programmi PLC utilizzano per il monitoraggio dei circuiti di raffreddamento, la conferma del flusso del refrigerante prima dell'inizio delle operazioni di lavorazione, il controllo dei fluidi di processo e la generazione di allarmi quando il flusso scende al di sotto delle soglie minime di sicurezza.

Le uscite open-collector NPN o PNP dell'amplificatore (a seconda della variante dell'amplificatore) si collegano direttamente al modulo di ingresso digitale del PLC senza condizionamento del segnale intermedio.

Specifiche Chiave

Architettura a Amplificatore Separato — Due Componenti, Un Sistema

La testa sensore FD-P100 e il suo amplificatore abbinato formano un sistema in cui la separazione fisica tra il punto di rilevamento e l'elettronica di controllo è il vantaggio ingegneristico distintivo.

Negli ambienti di produzione in cui il sensore deve essere posizionato vicino alle pompe, all'interno degli involucri delle macchine, adiacente a fonti di calore o ovunque ciò sottoponga l'elettronica a stress, l'architettura divisa consente un posizionamento ottimale del sensore senza compromettere l'affidabilità dell'amplificatore.

Il display LED a doppio livello dell'amplificatore fornisce visibilità simultanea sia del valore di flusso corrente che della soglia programmata — una caratteristica pratica durante la messa in servizio (impostazione accurata della soglia) e durante i controlli di manutenzione ordinaria (conferma che il processo funzioni entro le specifiche senza arrestare la macchina).

Il display si aggiorna cinque volte al secondo in normale funzionamento, abbastanza velocemente da visualizzare le variazioni di flusso transitorie in tempo reale.

Due uscite di controllo dall'amplificatore forniscono un monitoraggio indipendente della soglia — un'uscita può segnalare "flusso normale confermato" mentre la seconda segnala "flusso troppo basso, arrestare l'operazione."

Questa capacità a doppia uscita serve applicazioni di interblocco di sicurezza in cui è richiesta la conferma di entrambi i limiti di flusso minimo e massimo in una singola installazione.

Tempo di Risposta e Uscita Analogica

Il tempo di risposta selezionabile (da 0,5 a 60 secondi) non è una limitazione — è una funzione di media deliberata che determina la rapidità con cui i valori visualizzati e di uscita rispondono alle variazioni di flusso.

Tempi di risposta brevi (0,5–1 secondo) sono appropriati quando si rilevano arresti o picchi di flusso rapidi.

Tempi di risposta più lunghi (5–60 secondi) mediano le fluttuazioni indotte dalla turbolenza nelle applicazioni a flusso costante, producendo un display e un'uscita stabili che non attivano falsi allarmi da pulsazioni momentanee.

L'uscita analogica (tramite amplificatore), con una precisione dello 0,5% del fondo scala a 20°C/25°C, traduce l'intero intervallo di flusso da 10–100 L/min in un segnale elettrico proporzionale adatto ai moduli di ingresso analogico del PLC.

Questo segnale continuo consente ai sistemi di supervisione di tracciare i dati di flusso nel tempo, calcolare il consumo cumulativo e rilevare il graduale degrado delle prestazioni della pompa o del filtro come una tendenza progressiva anziché rispondere solo all'attraversamento delle soglie.

Integrazione PLC — Connessione Diretta ai Sistemi di Controllo

L'amplificatore abbinato all'FD-P100 è progettato da zero come dispositivo di campo PLC.

L'alimentazione viene prelevata dall'alimentazione di campo a 24V DC del PLC; la logica di uscita NPN o PNP corrisponde direttamente alla polarità della scheda di ingresso del PLC senza adattatori; l'uscita analogica si collega ai canali di ingresso analogico standard da 4–20 mA o di tensione.

Non sono necessari convertitori di segnale, interfacce relè o stadi di amplificazione intermedi tra il sistema FD e il PLC.

Per gli interblocchi di conferma del processo — dove un ciclo di lavorazione non può iniziare finché il flusso di raffreddamento non è verificato — il PLC legge l'uscita di stato del flusso dall'amplificatore FD come un ingresso digitale standard.

Il programma della macchina attende la "conferma del flusso" prima di autorizzare l'operazione successiva, esattamente come farebbe con qualsiasi altro sensore di campo.

FAQ

D1: L'FD-P100 è descritto come una "testa sensore" — di cosa è composto il sistema completo?

L'FD-P100 è solo l'elemento di rilevamento in linea. Un sistema operativo completo richiede l'abbinamento dell'FD-P100 con un amplificatore Keyence della serie FD-V compatibile: FD-V70A (guida DIN, uscita NPN), FD-V70AP (guida DIN, uscita PNP), FD-V75A (montaggio su pannello, NPN) o FD-V75AP (montaggio su pannello, PNP).

L'amplificatore fornisce l'alimentazione a 12–24V DC, elabora il segnale della testa sensore, pilota il display a LED, genera le uscite di commutazione e fornisce l'uscita analogica.

La testa sensore da sola non produce un output utilizzabile.

D2: Quali liquidi sono compatibili con l'FD-P100?

La serie FD è progettata per il monitoraggio del flusso di liquidi industriali, inclusi acqua di raffreddamento, refrigeranti da taglio, oli idraulici e liquidi di processo generali. La compatibilità con specifici prodotti chimici, solventi o liquidi ad alta temperatura deve essere confermata rispetto ai dati di compatibilità di Keyence per i materiali bagnati della serie FD-P prima dell'installazione.

Per prodotti chimici aggressivi o liquidi ultra-puri in cui la contaminazione dei materiali è una preoccupazione, confermare i materiali delle parti bagnate rispetto alle specifiche del fluido di processo.

D3: Come vengono impostate le soglie di flusso sull'amplificatore?

Gli amplificatori FD-V70A/V75A forniscono l'impostazione della soglia tramite pulsanti sul pannello frontale, monitorando il valore di flusso corrente sul display a LED.

Due livelli di soglia indipendenti (limite superiore e inferiore) possono essere configurati in modo indipendente.

L'amplificatore supporta anche lo scambio di banchi tramite ingresso esterno — un PLC può selezionare tra un massimo di quattro set di soglie pre-programmate commutando gli ingressi di banco, consentendo allo stesso sensore di servire più prodotti o condizioni di processo senza regolazione manuale della soglia.

D4: A cosa si riferisce la cifra di precisione dell'uscita analogica di 0,5% F.S.?

La precisione dello 0,5% del fondo scala si applica a una temperatura del fluido di 20°C e a una temperatura ambiente di 25°C — le condizioni di riferimento standard per la specifica di precisione della serie FD di Keyence.

A temperature del fluido o ambientali diverse, gli effetti termici sia sulla testa sensore che sull'elettronica dell'amplificatore possono produrre deviazioni leggermente maggiori.

Per le applicazioni di monitoraggio del flusso che richiedono precisione in un ampio intervallo di temperature, valutare la specifica del coefficiente di temperatura dell'amplificatore e l'intervallo di temperatura operativa previsto.

D5: L'FD-P100 può rilevare contemporaneamente sia la portata che la pressione?

L'FD-P100 è una testa sensore di flusso. La misurazione della pressione richiede un sensore di pressione separato.

La designazione "P100" nell'intervallo di flusso indica la portata massima (100 L/min) piuttosto che una funzione di misurazione della pressione.

Per il monitoraggio simultaneo di flusso e pressione, un trasmettitore o un interruttore di pressione separato collegato allo stesso PLC è l'approccio standard.
