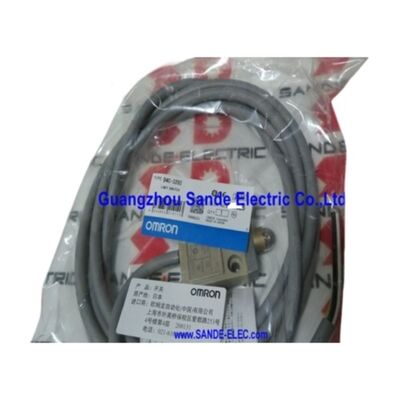

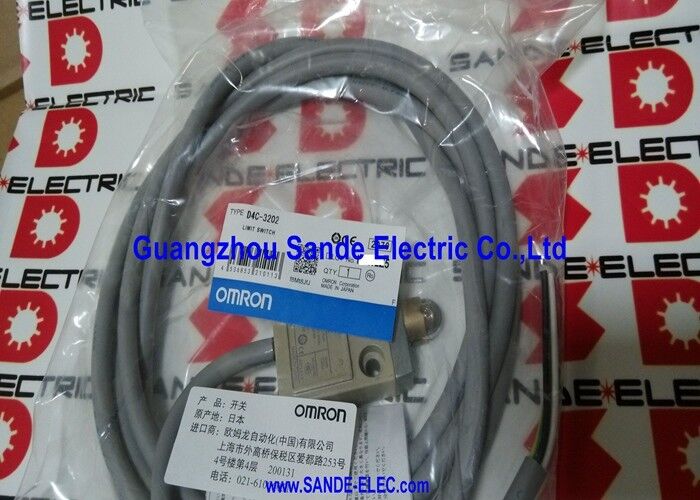

D4C-3202 Nuovo interruttore di finecorsa Omron D4C-3202 D4C3202 D4C-3202

Omron D4C-3202 | Interruttore di finecorsa compatto sigillato — Pistone a rullo, SPDT, 4A/30V CC, tripla sigillatura IP67, cavo resistente all'olio VCTF con LED rosso da 3m

Panoramica

L' Omron D4C-3202 è un interruttore di finecorsa compatto sigillato con attuatore a pistone a rullo, con una corrente nominale di 4A/30V CC, protezione tripla sigillata IP67 e un cavo VCTF resistente all'olio pre-cablato da 3 metri.

La sua configurazione di contatti SPDT — un contatto normalmente aperto e uno normalmente chiuso su un terminale comune — consente di svolgere sia funzioni di rilevamento che di interblocco di sicurezza da un unico corpo interruttore, collegandosi a uno dei contatti a seconda della logica richiesta dal circuito di controllo.

Piccolo, robusto, sigillato: queste tre caratteristiche definiscono la serie D4C e spiegano perché compare su macchine utensili, sistemi di trasporto, presse idrauliche, macchine per imballaggio e apparecchiature di automazione industriale nella produzione globale.

L'alloggiamento in alluminio pressofuso resiste all'ambiente fisico delle installazioni di macchine utensili dove refrigerante, trucioli e vibrazioni sono continui. La costruzione tripla sigillata IP67 mantiene quell'ambiente completamente fuori dal meccanismo di contatto.

E il fattore di forma compatto consente all'interruttore di adattarsi a posizioni strette della macchina dove interruttori sigillati più grandi non potrebbero.

L'indicatore di funzionamento a LED rosso è una caratteristica pratica semplice ma preziosa.

Quando il pistone a rullo viene premuto — bersaglio rilevato, contatti commutati — il LED si illumina, confermando a colpo d'occhio che l'attuatore viene attivato correttamente.

Durante la configurazione e la risoluzione dei problemi della macchina, questa conferma visiva sostituisce la necessità di una lettura separata con un multimetro o di un controllo dello schermo diagnostico PLC: il corpo stesso dell'interruttore indica continuamente il suo stato.

Specifiche chiave

Costruzione tripla sigillata IP67 — Tre barriere, un risultato

La protezione IP67 — esclusione completa della polvere più resistenza all'immersione temporanea — richiede tre punti di sigillatura separati su un interruttore di finecorsa perché l'alloggiamento presenta tre potenziali percorsi di ingresso: il foro del pistone dove l'attuatore entra nel corpo, la camera interna dell'interruttore dove si trovano i contatti e il punto di ingresso del cavo.

Omron affronta ciascuno separatamente nel D4C-3202.

La sezione del pistone è sigillata da una guarnizione in gomma nitrilica e da un diaframma che si muove con l'attuatore mantenendo una barriera fluida continua — in modo che il pistone possa percorrere la sua intera corsa senza rompere la sigillatura in nessun punto.

La sezione dell'interruttore è isolata da un cappuccio in gomma nitrilica sull'assemblaggio dei contatti, impedendo a qualsiasi fluido che penetra oltre la sigillatura del pistone di raggiungere i contatti.

L'ingresso del cavo è sigillato da materiale di incapsulamento che riempie completamente lo spazio tra la guaina del cavo e l'alloggiamento.

Questo approccio a tre stadi è ciò che conferisce il grado IP67 all'assemblaggio nel suo complesso, piuttosto che ai singoli componenti.

Un interruttore che sigilla solo due dei tre potenziali punti di ingresso fallirà alla fine in ambienti di immersione nel refrigerante anche se riporta un'etichetta IP65 o IP66.

Per applicazioni su macchine utensili in cui l'interruttore è regolarmente immerso nel refrigerante che si raccoglie sul fondo di un involucro di lavorazione, la costruzione tripla del D4C-3202 è la specifica che conta.

Attuatore a pistone a rullo — Meccanismo a sgancio automatico

Il pistone a rullo combina un movimento verticale del pistone con un rullo a basso attrito sulla punta che contatta la camma o il perno di attuazione.

Il rullo riduce la forza laterale trasmessa all'attuatore durante gli approcci obliqui della camma — dove la superficie della camma si muove ad angolo rispetto all'asse del pistone — prevenendo il carico laterale dell'albero del pistone e prolungando la vita sia dell'attuatore che del cuscinetto di guida.

La caratteristica di sgancio automatico dell'attuatore a pistone (a differenza degli attuatori a leva a rullo, che possono essere mantenuti in posizione attuata indefinitamente da una camma stazionaria) significa che il pistone ritorna nella sua posizione di riposo sotto la forza della molla quando la camma si allontana.

La forza di attuazione di 11,77 N e la forza di rilascio di 4,41 N definiscono l'isteresi meccanica — la camma deve applicare almeno 11,77 N per l'attuazione, e la forza della molla riporta il pistone quando la forza della camma scende al di sotto di 4,41 N.

Per applicazioni ad alto ciclo — conferma di posizione alla fine di ogni ciclo macchina, funzionante a centinaia di cicli all'ora — la valutazione di 10.000.000 di operazioni meccaniche fornisce la garanzia di vita utile che l'interruttore supererà l'intervallo di manutenzione principale del macchinario senza sostituzione pianificata.

Cavo resistente all'olio VCTF — 4 conduttori, 3 metri

La guaina del cavo VCTF (Vinyl Cabtire flexible) resistente all'olio fornisce resistenza agli oli da taglio, ai fluidi idraulici e ai refrigeranti a base d'acqua che sono l'ambiente fluido normale nelle installazioni di macchine utensili.

I cavi in PVC standard si degradano progressivamente a contatto prolungato con l'olio — il plastificante nel PVC migra nell'olio, lasciando la guaina del cavo fragile e infine screpolata.

I composti VCTF resistono a questa migrazione di plastificanti, mantenendo la flessibilità e l'integrità della guaina per tutta la vita utile della macchina.

Quattro conduttori nel cavo corrispondono alla configurazione dei contatti SPDT del D4C-3202: un conduttore per il terminale comune, il contatto normalmente aperto, il contatto normalmente chiuso e lo schermo/massa.

Ciò consente ai contatti SPDT di essere cablati sia per la funzione di commutazione operativa (tipicamente il contatto NC per gli interblocchi di sicurezza) sia per il segnale di feedback (tipicamente il contatto NA per la conferma di posizione) in parallelo, senza dover eseguire cavi separati dalla posizione dell'interruttore.

La lunghezza fissa di 3 metri si adatta alle installazioni standard di macchine utensili in cui l'interruttore è montato entro pochi metri dal pannello di controllo.

Per percorsi cavo più lunghi, Keyence specifica il metodo di estensione del cavo nella documentazione della serie D4C.

FAQ

D1: Il D4C-3202 è classificato 4A a 30V CC — può commutare carichi induttivi come le bobine delle valvole a solenoide direttamente?

Per carichi CC induttivi, la corrente di commutazione nominale deve essere ridotta. La corrente nominale di 4A si applica a carichi resistivi (non induttivi) a 30V CC. Per carichi induttivi — bobine di solenoide, bobine di relè, bobine di avviatori motore — la corrente nominale è tipicamente ridotta di un fattore basato sulla costante di tempo L/R del carico.

La documentazione della serie D4C di Omron specifica le correnti nominali per carichi induttivi per diverse caratteristiche di carico.

Per la commutazione diretta di solenoidi con correnti di bobina significative, verificare la corrente di carico rispetto alla corrente nominale induttiva; per casi limite, utilizzare un relè intermedio per proteggere i contatti dell'interruttore di finecorsa.

D2: Il D4C-3202 può essere montato in serie con altri interruttori D4C?

Sì. I modelli a pistone della serie D4C sono progettati per il montaggio in serie — più interruttori possono essere montati uno accanto all'altro con i loro pistoni su una guida di attuazione comune, ognuno commutando indipendentemente. Omron fornisce hardware di montaggio per configurazioni in serie.

È possibile montare fino a 6 interruttori insieme. Il montaggio in serie viene utilizzato in array di rilevamento multiposizione in cui una singola piastra di attuazione conferma simultaneamente più condizioni di posizione.

D3: Qual è la differenza tra i modelli D4C-3202 e D4C-2202?

Entrambi sono interruttori D4C a pistone a rullo con cavo resistente all'olio VCTF da 3 metri e protezione IP67. La differenza principale è la classificazione elettrica: il D4C-3202 è classificato 4A/30V CC (per applicazioni prevalentemente CC), mentre il D4C-2202 è classificato 5A/125V CA (per circuiti di controllo CA).

Il D4C-3202 è la scelta corretta per i circuiti di controllo CC 24V come quelli presenti nelle macchine controllate da PLC; il D4C-2202 per il cablaggio di controllo CA 115V o 230V comune nei vecchi progetti di macchine.

D4: La forza di attuazione è specificata come 11,77 N — come viene misurata?

La forza di attuazione è la forza applicata perpendicolarmente all'asse del pistone (cioè, premendo il pistone dritto verso il basso) necessaria per attuare l'interruttore dalla sua posizione di riposo al punto in cui i contatti cambiano stato. Viene misurata in condizioni standard secondo la specifica EN60947-5-1.

Nelle installazioni effettive della macchina in cui la camma si avvicina al rullo con un angolo, la forza effettiva richiesta per attuare l'interruttore dipende dall'angolo di approccio — con angoli più ripidi, la componente di forza lungo l'asse del pistone è ridotta, richiedendo una forza totale della camma maggiore per ottenere gli 11,77 N assiali.

Il perno o la camma devono essere progettati per fornire una forza assiale sufficiente a tutte le velocità operative previste.

D5: Il LED rosso assorbe corrente dai contatti dell'interruttore — influisce sulla classificazione elettrica?

L'indicatore LED nel D4C-3202 è alimentato dai contatti dell'interruttore — è cablato in parallelo con il carico sul contatto NA.

Ciò significa che il LED assorbe una piccola corrente continua quando l'interruttore è attivato, il che riduce la corrente disponibile per il carico collegato. Omron specifica la corrente di dispersione parallela del LED nella documentazione D4C.

Per applicazioni ad alta corrente vicine al limite di 4A, sottrarre la corrente del LED dalla corrente di carico disponibile. Per i carichi di ingresso PLC standard (5–15 mA), il contributo del LED è trascurabile.
