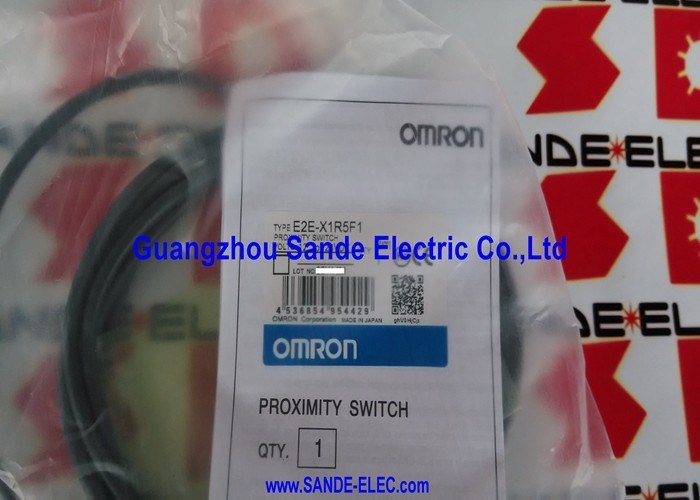

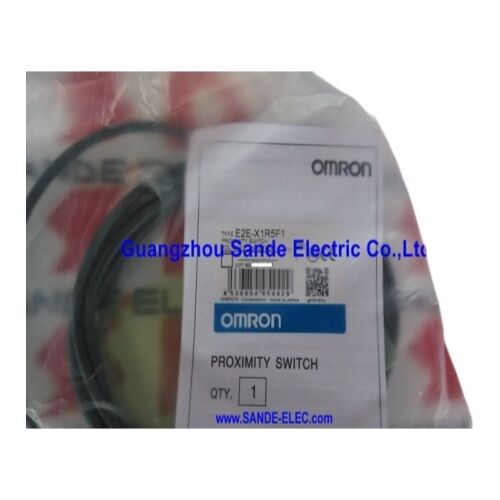

Sensore di interruttore di prossimità OMRON E2E-X1R5F1 E2EX1R5F1
Visualizzazione del prodotto
IlOmron E2E-X1R5F1è un sensore di prossimità induttivo M8 blindato della serie E2E, che produce un'uscita di alimentazione PNP su un circuito a 3 fili.e alloggiamento in acciaio inossidabile si combinano in un pacchetto che filtra in un foro M8 per gestire il più veloce, compiti di rilevamento più rigorosi nell'ambito standard E2E.
La specifica di prestazioni a 2 kHz distingue questo modello dalla maggior parte dei sensori M8.rilevare buchi nei dischi rotanti a diverse migliaia di giri al minuto, o catturare singole slot su dischi di codifica in cui i sensori più lenti uniscono i rilevamenti in uscita continua.
L'alloggiamento in acciaio inossidabile garantisce la durata del materiale per le applicazioni in cui i sensori M8 sono in genere impiegati e punti di rilevamento all'interno delle zone di lavoro della macchina in cui il liquido di raffreddamentoLe condizioni normali sono le frammenti e il contatto meccanico occasionale.
Specificità principali
| Parametro |
Valore |
| Sensore di distanza |
1.5 mm (± 10%) |
| Impostazione della distanza |
0-1,2 mm |
| Abitazione |
M8 × 1 mm, blindato, in acciaio inossidabile |
| Prodotto |
PNP, NO, 3 fili |
| Tensione di alimentazione |
12-24V di corrente continua (10-40V di funzionamento) |
| Consumo corrente |
13 mA massimo |
| Capacità di cambio |
0-200 mA |
| Frequenza di risposta |
2 kHz |
| Obiettivo standard |
Ferro 8 × 8 × 1 mm |
| Classificazione IP |
Protezione IP67 |
| Temperatura di funzionamento |
-40°C a +85°C |
| Materiale per le abitazioni |
SUS (acciaio inossidabile) |
| Protezione |
Forza, cortocircuito, polarità inversa |
Caratteristiche di design della M8 blindata
La costruzione schermata focalizza il campo elettromagnetico direttamente in avanti dalla superficie di rilevamento, consentendo l'installazione a filo in supporti metallici senza riduzione della distanza di rilevamento di 1,5 mm.Il metallo circostante non assorbe il campo proiettato in avanti, che consente l'installazione in incasso in metallo protettivo senza compromettere il rilevamento.
Il filo M8 e il dado di blocco forniscono una regolazione assiale fine dopo il montaggio iniziale, consentendo una regolazione precisa dell'intervallo prima che il dado di blocco venga serrato.Per rilevare elementi più piccoli del bersaglio standard da 8 mm, la distanza di commutazione effettiva deve essere misurata con il bersaglio specifico per confermare un rilevamento affidabile.
Caratteristiche di prestazione
Ad una frequenza media di risposta di 2 kHz, l'E2E-X1R5F1 gestisce fino a 2.000 cicli di rilevamento al secondo.Le frequenze di rilevamento effettive devono essere mantenute entro il 50-70% del massimo di 2 kHz (circa 1, 000-1,400 eventi al secondo).
L'intervallo di funzionamento da 10 a 40 V si estende oltre gli intervalli tipici da 10 a 30 V,sistemi di 24 V con tolleranza di regolazione generosa e occasionalmente alimentati da alimentatori industriali nominali a 36 V che si trovano negli impianti di retrofit.
Domande frequenti
Q1: Qual è la differenza tra l'E2E-X1R5F1 (PNP) e l'E2E-X1R5E1 (NPN)?
Entrambi sono sensori a 3 fili con schermo M8 con identica costruzione fisica, distanza di rilevamento di 1,5 mm, frequenza di 2 kHz e protezione IP67.mentre E1 indica NPN (sinking) output. Selezionare F1/PNP per le schede PLC PNP-input (standard europeo) ed E1/NPN per le schede NPN-input (standard giapponese/asiatico orientale).
D2: Il pezzo è indicato come obsoleto posso ancora procurarlo, e c'è una sostituzione diretta?
Lo stato obsoleto significa che Omron ha interrotto la produzione, ma rimangono disponibili scorte in eccedenza e rinnovate.L'equivalente attuale di Omron nella serie E2E è la serie E2EW o E2ER con specifiche PNP protette M8 equivalentiVerificare la codifica del colore del cavo, il tipo di connettore e i requisiti di tensione di alimentazione prima della sostituzione.
D3: La capacità di commutazione è indicata come 0-200mA. C'è un requisito minimo di corrente?
A differenza dei sensori a 2 fili, l'uscita PNP a 3 fili dell'E2E-X1R5F1 non richiede una corrente di carico minima.Il massimo di 200 mA è il limite massimo assolutoIn applicazioni a corrente continua, si deve evitare un funzionamento prolungato vicino a questo limite.
D4: Che cosa significa l'intervallo di temperatura da -40°C a +85°C per gli ambienti di macchine calde?
Questo intervallo rappresenta la temperatura ambiente che il corpo del sensore può sopportare soddisfacendo le specifiche di rilevamento.85°C si riferisce alla temperatura dell'aria dell'armadietto nella posizione del sensore, non alla temperatura superficiale dei supporti di montaggio o dei pezzi da lavorareVerificare la temperatura ambiente effettiva rispetto a questo limite in ambienti riscaldati.
D5: L'oggetto di rilevamento standard è 8×8×1mm di ferro ∙ cosa succede con obiettivi più piccoli?
Gli obiettivi più piccoli presentano una superficie inferiore al campo elettromagnetico del sensore, riducendo il flusso restituito alla bobina e riducendo efficacemente la distanza di rilevamento.misurare sempre il punto di commutazione effettivo con il bersaglio specifico e impostare l'intervallo di lavoro ben entro la distanza di commutazione misurata.
