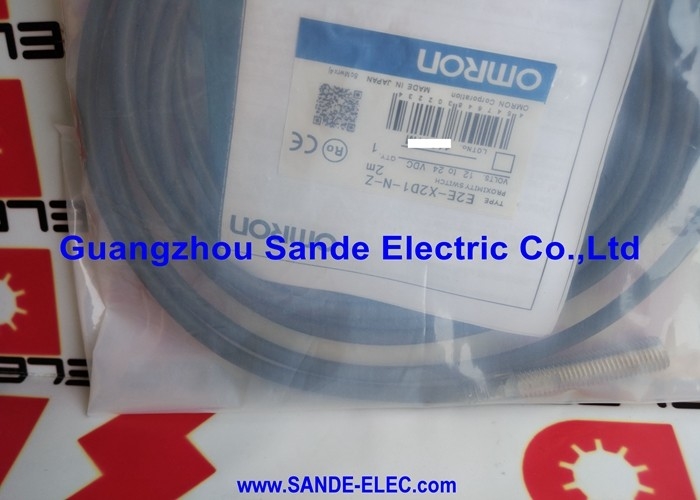

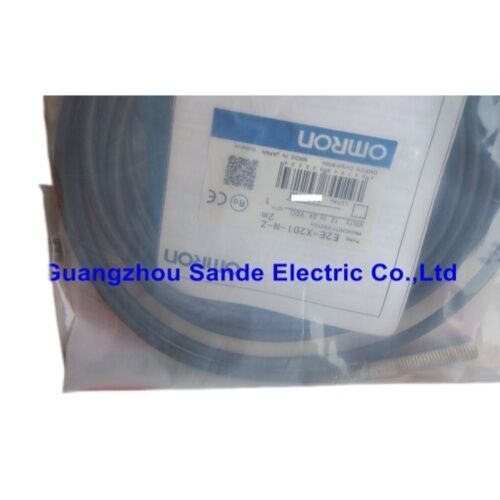

Sensore di interruttore di prossimità OMRON E2E-X2D1-N-Z E2EX2D1NZ

Omron E2E-X2D1-N-Z | Sensore di prossimità induttivo — M8, 2mm, NPN 2 fili NA, 10–30VDC, 1.5kHz, Acciaio Inossidabile, IP67

Panoramica

Il Omron E2E-X2D1-N-Z è un sensore di prossimità induttivo schermato M8 con corpo in acciaio inossidabile, distanza di rilevamento di 2 mm e uscita NPN a 2 fili normalmente aperta su cavi.

La sua frequenza di commutazione di 1.5kHz — la specifica che spicca più immediatamente — lo colloca in una categoria di prestazioni superiore ai sensori M8 standard, rendendolo la scelta appropriata quando la velocità di rilevamento supera ciò che un sensore di prossimità convenzionale può tracciare.

Piccolo, veloce e in acciaio inossidabile.

Queste tre caratteristiche definiscono collettivamente lo spazio applicativo occupato da questo sensore.

La filettatura M8 × 1mm si adatta a fori in cui un sensore M12 o M18 non può entrare — posizioni di fissaggio strette, guide strette, piccoli utensili robotici, pannelli strumenti con spazio limitato. Il corpo in acciaio inossidabile resiste agli ambienti corrosivi e abrasivi in cui i sensori più piccoli sono frequentemente impiegati.

E 1.5kHz fornisce 0.67ms per ciclo di commutazione — la velocità di risposta necessaria quando la frequenza di ciclo della macchina supererebbe la capacità di un sensore più lento di tracciare eventi individuali.

Il circuito NPN a 2 fili porta la semplicità di progettazione della connessione a due fili nella categoria M8: due conduttori al sensore, collegati in serie con il carico tra l'alimentazione positiva e il ritorno.

Nessun conduttore di alimentazione separato. L'indicatore LED fornisce una conferma visiva dello stato dell'uscita sul corpo del sensore — un aiuto per la messa in servizio e la risoluzione dei problemi che aiuta a confermare il rilevamento senza la necessità di un multimetro sul carico.

Specifiche Chiave

Acciaio Inossidabile su M8 — Costruito per Installazioni Esigenti in Spazi Ridotti

Il corpo in acciaio inossidabile non è universale nella categoria dei sensori M8 — l'ottone nichelato è più comune, e alcuni sensori M8 utilizzano corpi in plastica.

Il corpo in acciaio inossidabile sull'E2E-X2D1-N-Z affronta gli ambienti in cui i sensori M8 sono più probabili da installare: all'interno di utensili e fissaggi che vengono maneggiati frequentemente, in zone con abbondante spruzzo di refrigerante, in attrezzature adiacenti al settore alimentare dove i regimi di pulizia sono aggressivi, e in applicazioni in cui il corpo del sensore può essere a contatto con pezzi in lavorazione in transito o cambi di utensili.

Il corpo in acciaio inossidabile mantiene la sua condizione superficiale sotto esposizione chimica prolungata e contatto meccanico che degraderebbe visibilmente un corpo in ottone nichelato nel corso di mesi di servizio. Questo è importante non solo esteticamente ma anche funzionalmente: una superficie del corpo corrotta o pica nell'area della faccia di rilevamento può influenzare l'uniformità del campo elettromagnetico e, in casi estremi di degrado, la distanza di rilevamento.

Il corpo in acciaio inossidabile mantiene l'integrità dimensionale e superficiale per tutta la vita utile del sensore con minima manutenzione.

La protezione IP67 su M8 è coerente con i casi d'uso del sensore — la distanza di rilevamento di 2 mm significa che il sensore è sempre installato molto vicino al bersaglio, tipicamente all'interno della zona di lavoro della macchina dove l'esposizione a refrigerante, trucioli e fluidi di pulizia è realistica.

1.5kHz — Il Caso della Frequenza

I sensori M8 induttivi standard commutano tipicamente a 200–800Hz. La frequenza di 1.5kHz dell'E2E-X2D1-N-Z — un ciclo di commutazione completo ogni 0.67ms — consente un rilevamento affidabile in applicazioni che i sensori a frequenza inferiore non possono servire. Due esempi concretizzano questo concetto.

Su una tavola rotante a indice con 48 posizioni di indice che funzionano a 20 indici al secondo, il sensore che rileva ogni posizione di indice deve commutare 20 volte al secondo — 20Hz, trivialmente entro la capacità di qualsiasi sensore.

Ma se la stessa macchina viene utilizzata per rilevare i singoli denti su un disco encoder a 200 denti sull'albero di trasmissione dell'indice, la velocità di passaggio dei denti alla massima velocità è 200 × (RPM della tavola).

A 100 RPM dell'albero di trasmissione, ciò equivale a 20.000 eventi di dente al minuto — 333 eventi al secondo, o 333Hz. A 200 RPM, raddoppia a 667Hz. L'E2E-X2D1-N-Z da 1.5kHz gestisce il rilevamento di denti a 667Hz con un margine di sicurezza di 2× e copre velocità dell'albero di trasmissione fino a 450 RPM a 200 denti prima di avvicinarsi al limite del sensore.

Il secondo caso è il conteggio di piccole parti su nastri trasportatori ad alta velocità, dove i singoli componenti passano davanti alla faccia del sensore a velocità misurate in centinaia al secondo.

Qui la combinazione della distanza di rilevamento di 2 mm — implicando un punto di rilevamento molto piccolo che cattura ogni piccolo componente in modo pulito senza sovrapposizioni — e la frequenza di commutazione di 1.5kHz fornisce conteggi affidabili di parti individuali a velocità di produzione che i sensori standard unirebbero in un segnale ON continuo.

FAQ

D1: L'uscita è "NPN 2 fili" — come si collega a un ingresso PLC?

NPN a 2 fili: collegare il filo positivo del sensore al positivo dell'alimentazione DC e il filo negativo (uscita) del sensore in serie con l'ingresso PLC al comune dell'alimentazione. Quando viene rilevato un bersaglio, il sensore conduce attraverso il carico (ingresso PLC al comune).

Il sensore avrà una piccola corrente di dispersione in stato OFF che scorre attraverso l'ingresso PLC anche quando non è presente alcun bersaglio — verificare che questa dispersione sia inferiore alla soglia di accensione dell'ingresso PLC per evitare falsi output. Se la dispersione causa un ON errato, aggiungere una resistenza in parallelo all'ingresso PLC (tipicamente 5.6–10kΩ) per deviare la corrente di dispersione al di sotto della soglia.

D2: La distanza di rilevamento di 2 mm è sufficiente per applicazioni pratiche su macchine, o è troppo corta?

Due millimetri sono progettati per scenari di rilevamento in cui il sensore deve essere installato in uno spazio meccanico molto ristretto e il bersaglio passa in modo affidabile entro 1–1.5 mm dalla faccia del sensore.

Gli usi tipici includono il rilevamento di piccole parti metalliche in fissaggi, la conferma della presenza di perni, viti o inserti in pallet di assemblaggio e il rilevamento di caratteristiche metalliche sottili (fessure, bordi, fori) su componenti rotanti.

La distanza di rilevamento molto breve è una caratteristica, non una limitazione — fornisce transizioni ON/OFF nette con minima isteresi e confini di rilevamento prevedibili in disposizioni meccaniche strette.

D3: Il corpo in acciaio inossidabile M8 richiede strumenti di montaggio speciali?

Vengono utilizzate dadi esagonali e controdadi metrici standard M8 × 1mm — la stessa dimensione di utensile di qualsiasi fissaggio M8. Si consigliano controdadi in acciaio inossidabile per abbinare la resistenza alla corrosione del corpo ed evitare problemi galvanici all'interfaccia filettata in ambienti umidi.

Serrare le controdadi a mano più circa 1/4 di giro con una chiave inglese — una coppia eccessiva sulle filettature in acciaio inossidabile M8 rischia di grippare. Applicare un composto anti-grippaggio sulle filettature nelle installazioni acciaio inossidabile-su-acciaio inossidabile per prevenire il grippaggio delle filettature durante la rimozione futura.

D4: A una frequenza di commutazione di 1.5kHz, qual è la velocità massima di un bersaglio metallico che questo sensore può rilevare in modo affidabile?

La velocità di rilevamento massima dipende sia dalla frequenza che dalla dimensione del bersaglio. A 1.5kHz, la larghezza minima dell'impulso rilevabile è di circa 0.33ms. Affinché un bersaglio venga rilevato in modo affidabile, deve rimanere all'interno del campo di rilevamento per almeno un ciclo di commutazione completo.

Un bersaglio di 2 mm che passa davanti alla faccia del sensore a 1 m/s occupa il campo per circa 2 ms — ben entro il tempo di ciclo di 0.67 ms. A 10 m/s, il bersaglio di 2 mm occupa il campo per 0.2 ms, che è inferiore a un ciclo — il sensore potrebbe non rilevarlo.

Per bersagli piccoli e in rapido movimento, verificare la combinazione di dimensioni e velocità del bersaglio rispetto alla specifica del tempo di risposta del sensore prima di impegnarsi nell'installazione.

D5: L'E2E-X2D1-N-Z può essere installato in una staffa in acciaio inossidabile senza ridurre la sua distanza di rilevamento?

Essendo un sensore schermato, l'E2E-X2D1-N-Z può essere montato a filo in una staffa metallica — compreso l'acciaio inossidabile — senza che il metallo circostante riduca la distanza di rilevamento di 2 mm. La schermatura interna confina il campo nella direzione anteriore.

Assicurarsi che la controdado stringa il sensore abbastanza saldamente da impedire che le vibrazioni durante il funzionamento della macchina allentino la posizione assiale, poiché anche 0.5 mm di movimento del sensore a una distanza di rilevamento nominale di 2 mm rappresenta una variazione del 25% nel gap di rilevamento.
