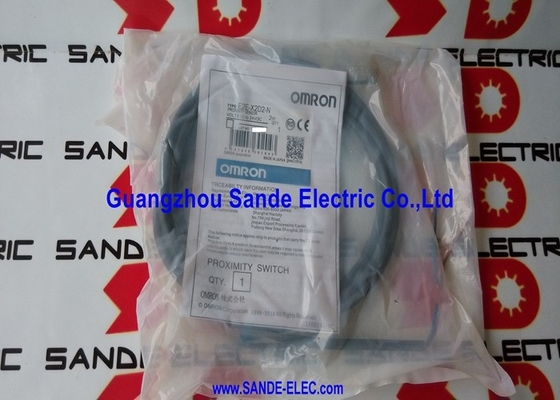

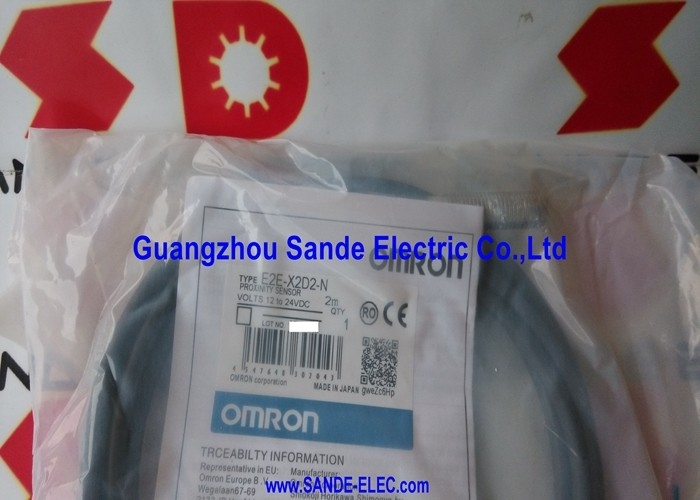

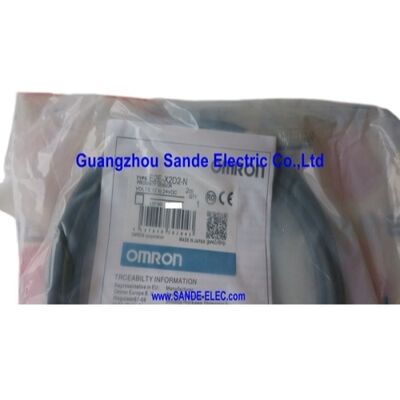

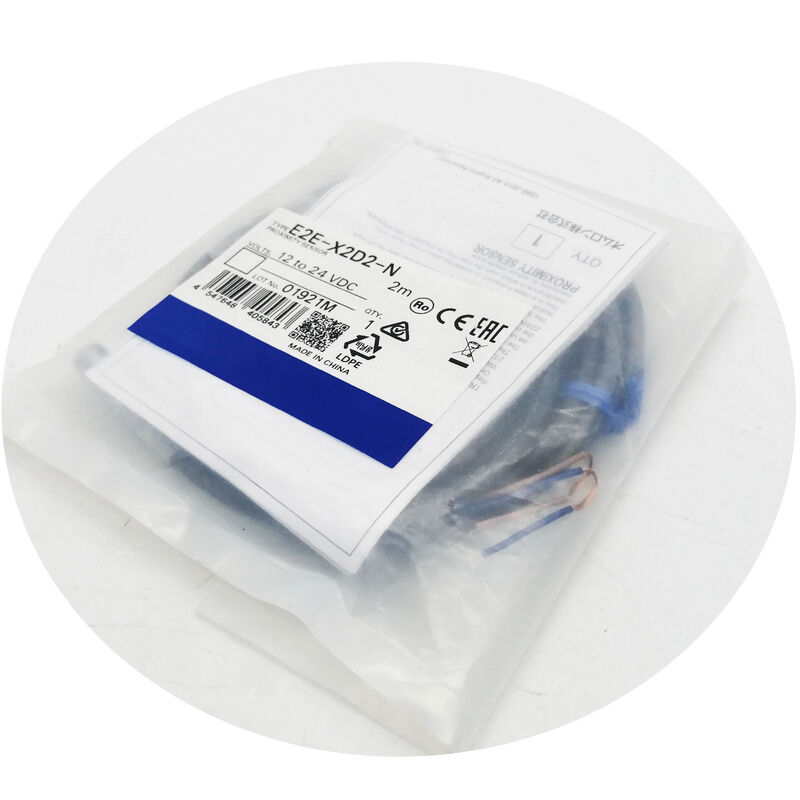

OMRON Interruttore di prossimità E2E-X2D2-N E2EX2D2N

Omron E2E-X2D2-N. Sensore di prossimità induttivo M8 blindato, 2mm NC, DC 2-Wire, 1030VDC, 1.5kHz, acciaio inossidabile, IP67 a prova di olio, cavo da 2m.

Visualizzazione

IlOmron E2E-X2D2-Nè la variante normalmente chiusa del sensore a 2 fili a corrente continua a 2 mm E2E M8 blindato il gemello fisico del sensore a 2 fili E2E-X2D1-N sotto tutti gli aspetti, ad eccezione della logica dello stato di uscita.

Se la variante D1 apre il suo circuito quando non c'è un bersaglio e lo chiude quando viene rilevato un bersaglio, la variante D2 conduce quando è inattivi e si apre quando il bersaglio si avvicina.

L'inversione del punto NC invece del punto NO non cambia la struttura fisica del sensore, la distanza di rilevamento, il materiale di alloggiamento o l'impronta dell'installazione.ma cambia fondamentalmente il modo in cui il sensore si integra in un circuito di controllo.

I sensori NC hanno una caratteristica di sicurezza inerente che i sensori NO non hanno.perdita di potenza produce lo stesso segnale di "obiettivo rilevato"Il circuito si apre.

Per i blocchi di sicurezza e il monitoraggio della protezione della macchina, questo è il comportamento auspicabile: ogni condizione di guasto fa sì che la macchina veda un circuito aperto,che la logica di controllo tratta come una condizione di protezione aperta o non sicura e risponde fermando la macchina.

Un circuito normalmente aperto, al contrario, fallisce allo stato opposto — un circuito aperto che la macchina potrebbe interpretare come "nessun bersaglio presente, sicuro per continuare".

Nella pratica delle macchine utensili, l'E2E-X2D2-N è appropriato ovunque l'assenza di un bersaglio debba produrre un segnale di uscita attivo (energizzato): conferma con protezione chiusa, rilevamento senza fissaggio,Verificazione a porta completamente ripresa, e conferma del funzionamento del trasportatore a chip quando l'uscita in fase di alimentazione è nella condizione normale e un'uscita disattivata segnala un'anomalia.

Specificità principali

NC vs NO La decisione sulla logica di controllo

La scelta tra NC e NO è una decisione di progettazione del controllo prima di una decisione di selezione del sensore.

Se la risposta è "target present = output ON" standard position confirmation, part-present verification, end-of-stroke detection use the NO variant (E2E-X2D1-N). Il circuito è normalmente aperto;La rilevazione del bersaglio lo chiude e alimenta il carico..

Se la risposta è "obiettivo assente = uscita accesa" ?? controllo di chiusura della porta, conferma della presenza della guardia, blocco di sicurezza per il funzionamento ?? utilizzare la variante NC (E2E-X2D2-N).La rilevazione del bersaglio lo apre e disattiva il carico., che il programma PLC interpreta come un cambiamento di condizione.

Nella configurazione NC, il sensore svolge il suo lavoro di rilevamento al contrario: quando la protezione o la porta è nella posizione sicura (chiusa/presente), il bersaglio (montato sulla porta/protezione) è nel campo di rilevamento,l'uscita dell'E2E-X2D2-N è aperta e l'ingresso del PLC è "OFF".

Questo sembra controintuitivo, ma è l'approccio del circuito di sicurezza standard il programma PLC conferma la sicurezza aspettandosi che l'ingresso sia spento,e qualsiasi condizione che apre il circuito (compreso il guasto del cavo) produce la stessa lettura OFF.

Alloggiamento in acciaio inossidabile negli ambienti delle macchine utensili

L'alloggiamento in acciaio inossidabile SUS303 dell'E2E-X2D2-N resiste all'attacco chimico combinato di liquidi di raffreddamento alcalini a base d'acqua per il taglio (che attaccano il ottone), oli per il taglio pulito,contaminazione da fluidi idraulici, e gli agenti di pulizia utilizzati nella manutenzione delle macchine.

Gli alloggiamenti in ottone con rivestimento in nichel tollerano bene l'esposizione a breve termine, ma possono sviluppare corrosione a pozzo in una immersione a lungo termine in refrigerante, in particolare con refrigeranti alcalini ad alta concentrazione.

L'acciaio inossidabile elimina questa modalità di guasto, che è importante nelle installazioni di sensori che dovrebbero funzionare continuamente per anni senza sostituzione.

The PBT (polybutylene terephthalate) thermoplastic sensing face provides additional chemical resistance for the sensor's most exposed surface — the face that is directly aimed at the target and receives the highest fluid contact.

Il PBT mantiene la sua stabilità dimensionale e la sua liscezza superficiale in oli e refrigeranti che gonfierebbero o degraderebbero le materie plastiche più morbide,preservando la geometria della superficie di rilevamento che determina la precisione dell'intervallo d'aria del sensore durante la sua vita utile.

Domande frequenti

D1: Nella configurazione NC, cosa viene letto dall'ingresso del PLC quando l'E2E-X2D2-N è installato e alimentato ma nessun bersaglio è a portata?

Quando viene alimentato senza bersaglio nel campo di rilevamento, il transistor di uscita E2E-X2D2-N conduce flussi di corrente attraverso il carico (input PLC) e l'input si legge ON (logica 1, supponendo logica positiva).

Quando un bersaglio entra nel campo di rilevamento di 2 mm, l'uscita si apre al rilevamento.

D2: L'E2E-X2D2-N ha una uscita NC ¢ importa quale filo sia positivo e quale negativo durante l'installazione?

Il circuito a due fili DC è polarizzato, il sensore ha definito terminali positivi e negativi, nonostante abbia solo due fili.

L'inversione delle connessioni impedisce il normale funzionamento.filo blu = carico/output (connessione in serie con carico comune all'alimentazione).

La protezione del soppressore di sovratensione impedisce danni permanenti da brevi inversioni di polarità, ma è necessario un cablaggio corretto per il funzionamento.

D3: L'E2E-X2D2-N può percepire attraverso un sottile rivestimento in metallo non ferroso per rilevare un bersaglio ferroso dietro di esso?

Il campo di rilevamento dell'E2E-X2D2-N penetra i materiali non metallici (coperti di plastica, vetro, vernice) con un effetto minimo.

Le lamiere di metallo non ferroso tra il sensore e il bersaglio sono più complesse: thin aluminium or brass sheets reduce the field somewhat but may allow the ferrous target to still be detected if the combined gap (sheet thickness + air gap to target) remains within the effective sensing range.

Gli spessi scudi in metallo non ferroso assorbono il campo in modo più significativo.

La prova con i materiali specifici nell'impianto è l'unico modo affidabile per confermare la capacità di rilevamento attraverso uno strato intermedio non ferroso.

D4: A frequenza di 1,5kHz, qual è il movimento più veloce del bersaglio che l'E2E-X2D2-N può tracciare in modo affidabile?

Per un monitoraggio affidabile, un bersaglio deve rimanere all'interno del campo di rilevamento per almeno un ciclo completo.

Un bersaglio da 2 mm che passa a 3 m/s attraversa la zona di rilevamento del sensore in circa 0,67 ms proprio al limite di rilevamento del sensore.

Per un rilevamento affidabile, il bersaglio deve essere più grande di 2 mm o muoversi più lentamente di 3 m/s.

Per il conteggio delle applicazioni con obiettivi in rapido movimento, il tempo di transito obiettivo deve essere calcolato in base a questo limite di frequenza con un margine di sicurezza.

D5: è necessaria una regolazione o una taratura dopo l'installazione dell'E2E-X2D2-N?

L'E2E-X2D2-N è calibrato in fabbrica per la sua distanza di rilevamento di 2 mm.

L'installazione consiste nel infilare il sensore in un foro M8 all'intervallo di rilevamento corretto (entro la distanza di impostazione di 0,16 mm), fissarlo con i dadi di blocco, collegare i due fili,e verificare il corretto funzionamento confermando i cambiamenti dello stato di uscita quando un bersaglio ferroso entra ed esce dal campo di rilevamento.

L'indicatore LED conferma lo stato di uscita al corpo del sensore.
