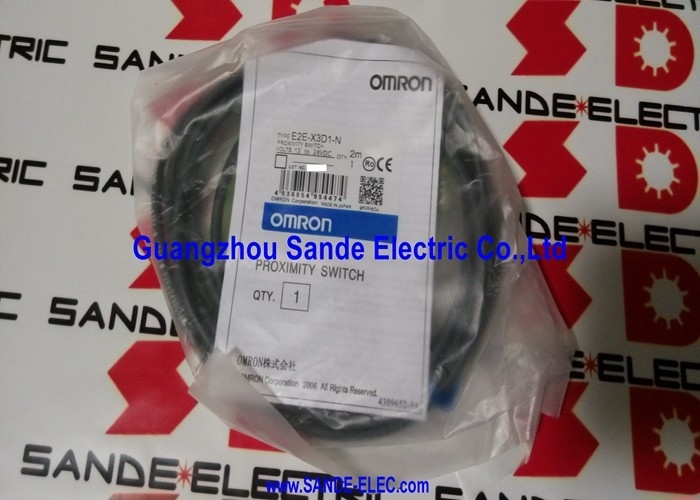

Nuovo interruttore di prossimità E2E-X3D1-N E2EX3D1N

Omron E2E-X3D1-N | Sensore di prossimità induttivo — M12 schermato, 3mm NA, 2 fili DC, 10–30VDC, 1kHz, doppio LED, IP67 resistente all'olio, cavo precablato da 2m

Panoramica

Il Omron E2E-X3D1-N è un sensore di prossimità induttivo schermato M12 con una distanza di rilevamento di 3 mm e uscita normalmente aperta a 2 fili DC, precablato con un cavo in PVC resistente all'olio da 2 metri.

È la variante di tipo cavo della piattaforma sensore E2E-X3D1 — "N" identifica la costruzione precablata senza connettore sul campo — rendendolo la scelta a cablaggio diretto per installazioni in cui il collegamento di un cavo a una morsettiera è preferito rispetto a un sistema di connettori M12 a sgancio rapido.

All'interno della serie E2E di Omron, l'X3D1-N con dimensioni del corpo M12 occupa una posizione intermedia pratica. La filettatura M12 e la distanza di rilevamento di 3 mm rappresentano la combinazione dimensione/portata più diffusa nelle applicazioni industriali generali di macchine utensili e automazione.

Il passaggio da M8 (rilevamento 2 mm) a M12 (rilevamento 3 mm) aggiunge un millimetro di gioco di rilevamento — riducendo la sensibilità al disallineamento di montaggio, alla variazione della superficie del bersaglio e all'espansione termica strutturale che possono spostare il gioco di rilevamento effettivo dal suo valore impostato durante la produzione.

Il cavo precablato da 2 metri è adatto per configurazioni di macchine in cui il sensore si trova a pochi metri dal pannello di controllo o dalla scatola di derivazione.

Non è necessaria alcuna tabella di assegnazione dei pin del connettore, nessun connettore sul campo da reperire o assemblare — il sensore arriva con le estremità dei fili scoperte e pronte per il collegamento ai morsetti.

Per installazioni con vibrazioni più elevate o applicazioni che richiedono la sostituzione del sensore senza scollegare i percorsi dei cavi fissi, la variante con connettore M1G fornisce le stesse specifiche elettriche con un'interfaccia M12 scollegabile sul campo.

Specifiche chiave

Indicatori a doppio LED — Messa in servizio integrata nell'alloggiamento

L'E2E-X3D1-N è dotato di due indicatori LED che svolgono funzioni separate e complementari. Il LED rosso rispecchia lo stato dell'uscita — acceso quando l'uscita conduce, spento quando è aperta — fornendo una conferma operativa continua senza uno strumento diagnostico.

Il LED verde indica se il bersaglio si trova all'interno dell'intervallo di impostazione 0–2,4 mm, mostrando che il sensore sta operando nella sua zona di rilevamento affidabile piuttosto che al limite della sua capacità di rilevamento.

Durante l'installazione, il LED verde è lo strumento di messa in servizio principale. Con la macchina assemblata, il bersaglio in posizione e l'alimentazione applicata, un LED verde fisso conferma che il gioco attuale rientra nella distanza di impostazione affidabile.

Se l'indicatore verde non si accende o lampeggia mentre il bersaglio si muove, il gioco supera la distanza di impostazione e la posizione di montaggio deve essere regolata.

Ciò elimina le impostazioni di gioco per tentativi ed errori e riduce il tempo tra la prima accensione e il funzionamento affidabile confermato a un controllo visivo.

2 fili DC NA — Semplicità con vincoli definiti

Il circuito a 2 fili DC posiziona il sensore in serie con il carico tra l'alimentazione positiva e il comune. Quando non è presente alcun bersaglio, l'uscita è aperta con una dispersione di 0,8 mA.

Quando un bersaglio entra nel campo di 3 mm, l'uscita conduce e la corrente fluisce attraverso il carico.

Due conduttori — positivo e carico — trasportano sia la funzione di alimentazione che quella di segnale, eliminando il filo di alimentazione dedicato dei progetti di sensori a 3 fili.

I vincoli pratici sono minimi: la corrente di carico deve essere di almeno 3 mA per una commutazione affidabile (soddisfatta da tutti gli ingressi digitali PLC standard) e la dispersione in stato OFF di 0,8 mA non deve raggiungere la soglia ON dell'ingresso (gli ingressi PLC standard da 24 V commutano a 5 mA o più, lasciando la dispersione di 0,8 mA ben al di sotto).

Per qualsiasi carico con caratteristiche di corrente insolite, verificare entrambi i parametri prima dell'installazione.

Il soppressore di sovratensione e la protezione da cortocircuito del sensore assorbono errori di installazione e transitori di carico induttivo che altrimenti danneggerebbero lo stadio di uscita.

Montaggio a filo schermato — Versatilità sul campo

La schermatura interna concentra il campo di rilevamento elettromagnetico assialmente, impedendo il campo laterale che verrebbe assorbito dal metallo circostante in un'installazione con staffa metallica.

L'E2E-X3D1-N si avvita in fori M12 × 1 mm, si monta a filo o incassato nel metallo e si fissa con dadi di bloccaggio M12 standard.

Per installazioni che richiedono che la faccia del sensore sia arretrata rispetto alla faccia della superficie metallica, l'intervallo di distanza di impostazione (0–2,4 mm) fornisce il margine di regolazione senza modificare la configurazione di montaggio meccanica.

FAQ

D1: Qual è l'interfaccia di connessione dell'E2E-X3D1-N — come si collega il cavo a un pannello di controllo?

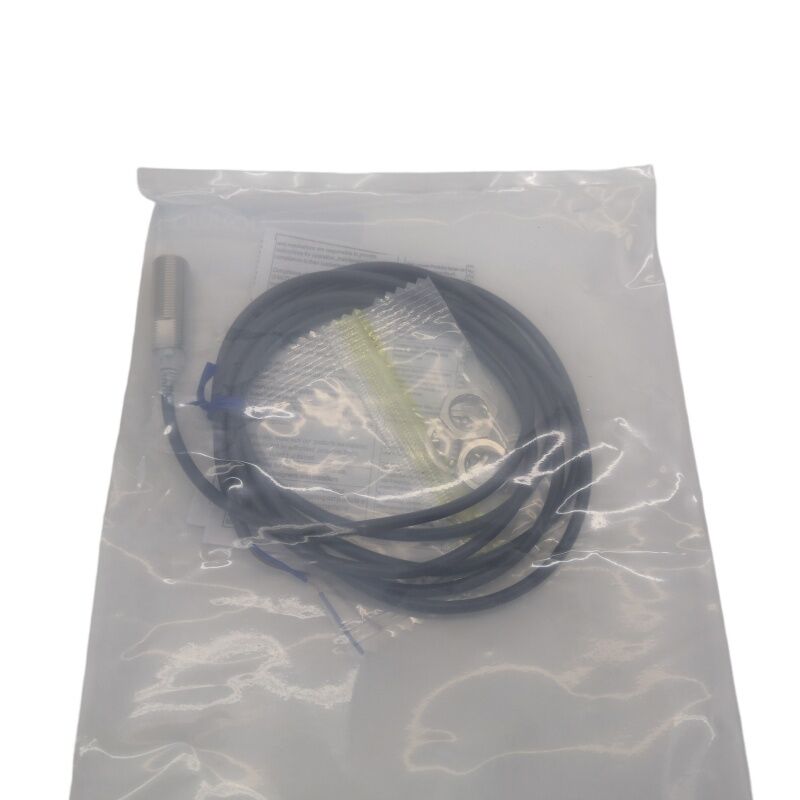

L'E2E-X3D1-N viene fornito con 2 m di cavo in PVC resistente all'olio terminato con estremità di filo scoperte. Sono forniti due conduttori: filo marrone (alimentazione positiva — collegare a +24V DC) e filo blu (carico/uscita — collegare in serie con il carico al comune di alimentazione).

Le viti dei morsetti nel pannello di controllo o nella scatola di derivazione della macchina ricevono direttamente le estremità scoperte. Non è necessario alcun adattatore o strumento di connessione oltre a un cacciavite.

D2: In che modo la frequenza di commutazione di 1 kHz influisce sulla scelta di questo sensore per applicazioni di conteggio?

A 1 kHz, il sensore completa 1.000 cicli di rilevamento ON/OFF completi al secondo. Per un conteggio affidabile, ogni bersaglio deve rimanere all'interno del campo di rilevamento per almeno un ciclo completo — il che significa che bersagli molto veloci e piccoli potrebbero essere persi.

Un limite pratico: bersagli che passano a 1 m/s attraverso una zona di rilevamento di 3 mm transitano in circa 3 ms, coprendo 4,5 cicli di commutazione a 1 kHz — affidabile. A 10 m/s, il tempo di transito scende a 0,3 ms, meno di un ciclo.

Per applicazioni con array di bersagli in rapido movimento, calcolare il tempo di transito previsto rispetto al periodo di 1 kHz per confermare un conteggio affidabile.

D3: L'oggetto di rilevamento standard è ferro 12 × 12 × 1 mm — quale riduzione si applica ai bersagli in alluminio?

L'alluminio ha un fattore di correzione di circa 0,3–0,4× per sensori M12 E2E schermati. Per l'E2E-X3D1-N con una classificazione di 3 mm per il ferro, bersagli in alluminio della stessa dimensione producono una distanza di commutazione effettiva di circa 0,9–1,2 mm.

Bersagli in alluminio più piccoli riducono ulteriormente. Quando si rileva alluminio nelle applicazioni di macchine, misurare il punto di commutazione effettivo con la parte specifica e convalidarlo rispetto al gioco di installazione prima di fissare la posizione del sensore.

D4: L'E2E-X3D1-N può essere sostituito con la variante con connettore M1G senza modificare il cablaggio del PLC?

Le specifiche di rilevamento, il circuito di uscita e la tensione di alimentazione sono identici tra l'E2E-X3D1-N (cavo) e l'E2E-X3D1-M1G (connettore M12).

La sostituzione con la variante con connettore richiede l'approvvigionamento di un assemblaggio di cavi M12 compatibile e il suo instradamento al morsetto del pannello di controllo — il cablaggio della morsettiera del PLC può rimanere invariato, con solo il cavo sul campo aggiunto tra il morsetto e il connettore del sensore.

La disposizione dei pin del connettore (marrone = pin 1 = +V, blu = pin 4 = 0V) deve corrispondere al cablaggio dell'assemblaggio del cavo.

D5: L'E2E-X3D1-N richiede qualche regolazione dopo l'installazione?

Non è richiesta alcuna regolazione. Il sensore è calibrato in fabbrica per una distanza di rilevamento nominale di 3 mm.

Dopo il montaggio a un gioco compreso nell'intervallo di impostazione 0–2,4 mm e il collegamento del cablaggio, verificare il funzionamento confermando che il LED rosso si illumini quando il bersaglio è nel raggio d'azione e il LED verde sia fisso (indicando che il gioco rientra nella distanza di impostazione affidabile).

Se il LED verde è spento o instabile, ridurre il gioco fino a quando non si illumina stabilmente. Non sono necessari potenziometri o programmazione.
